1.3.1. miniT100小车安装教程#
1.3.1.1. 1. 物料准备#

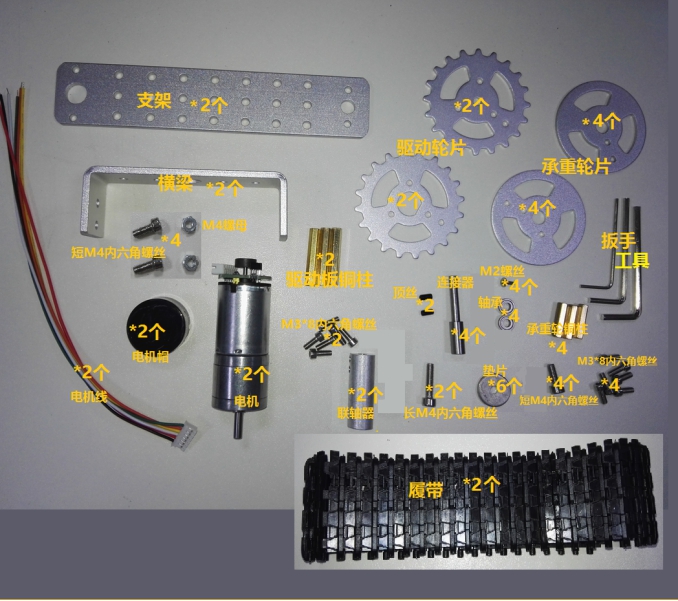

材料清单：
注意：上图实际含有的材料为一个驱动轮、一个传动轮、一个电机、一个横梁、一边支架、一条履带、一套扳手工具以及所对应的螺丝铜柱。而mini T100车子实际需要的的材料数量是图中标注的单个数字所得总数相加；如车子总的电机数量是图中标注的12个=2个。
1.3.1.2. 2. 安装步骤#
1.3.1.2.1. 2.1 安装承重轮#

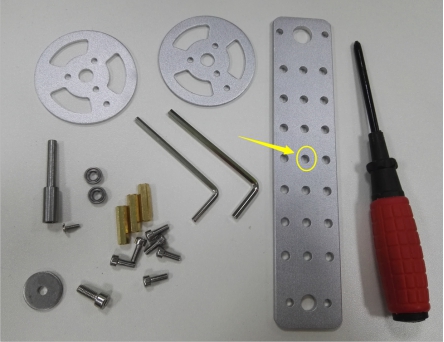

将承重轮装在黄色圈出的圆孔位置
两边用 M3*8内六角螺丝 锁住 承重轮铜柱

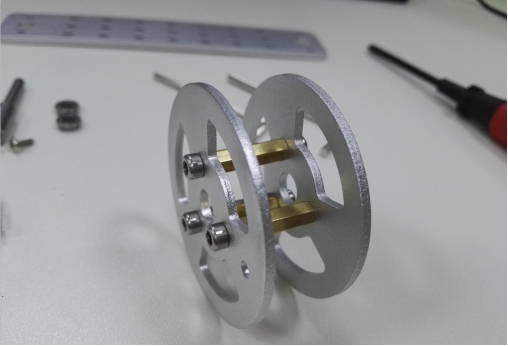

两边固定承重轮铜柱
承重轮的两边中央圆孔放进轴承

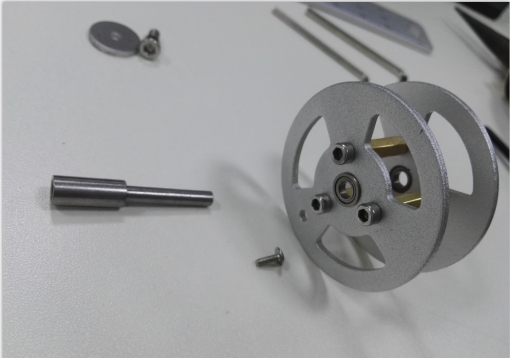

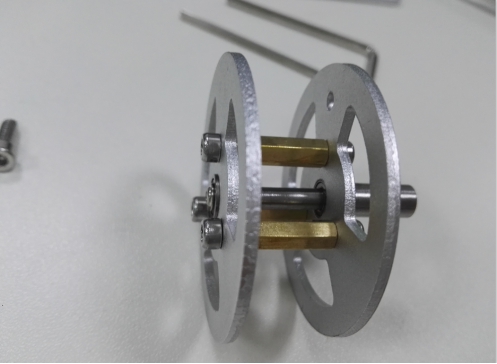

将连接器穿过两边轴承后用M2螺丝锁住，注意连接器到顶到底

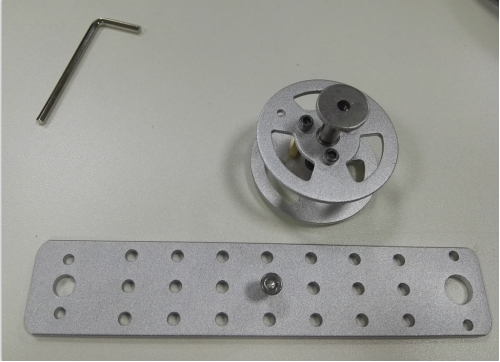

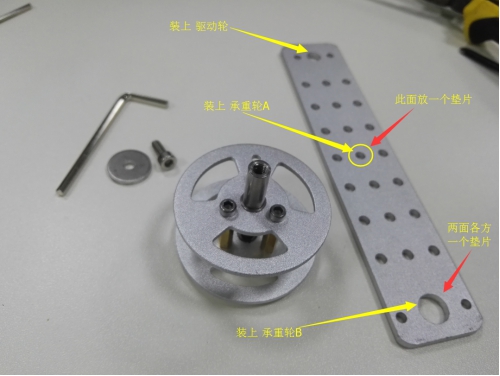

将承重轮A装到支架上的圆圈标注处
将垫片放到连接器上面，短M4内六角螺丝从支架的另一面穿过

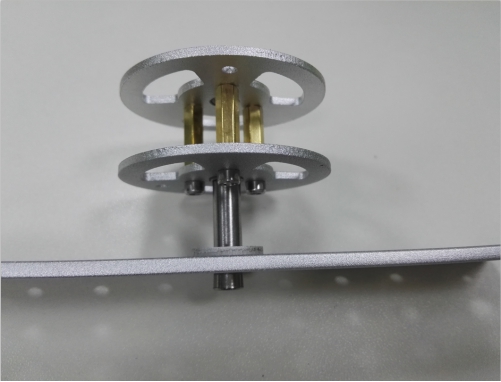

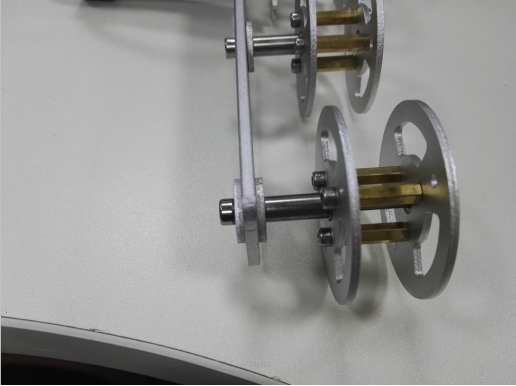

M4螺丝锁住连接器固定好承重轮
1.3.1.2.2. 2.2 安装驱动轮#

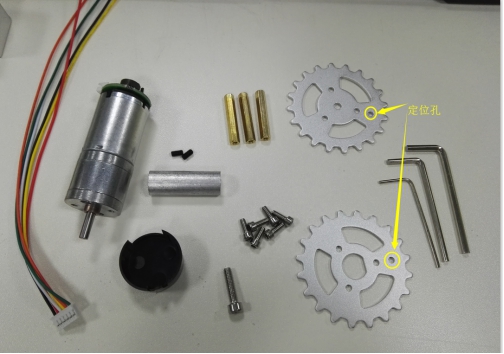

安装一个驱动轮材料一览，注意每个驱动轮的两片中央的孔是不一样的

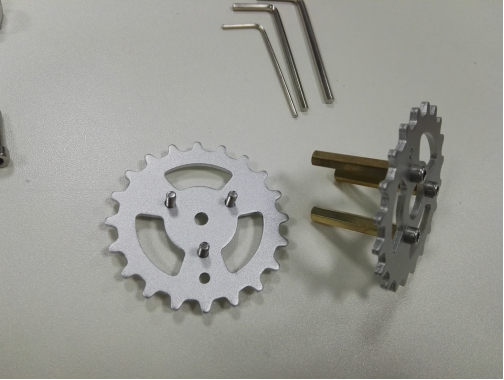

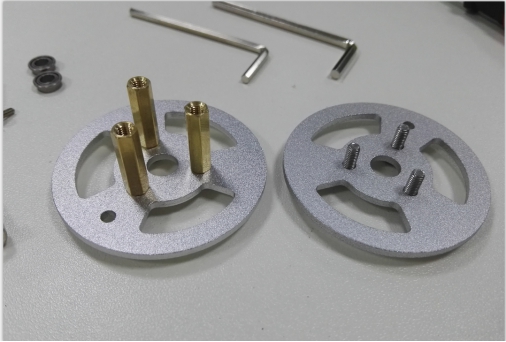

同承重轮一样，先在每片驱动轮上穿过M38内六角螺丝，锁住驱动轮铜柱
两边用M3内六角螺丝锁住铜柱，注意两片的定位孔要对应上，否则两边的齿轮会错乱

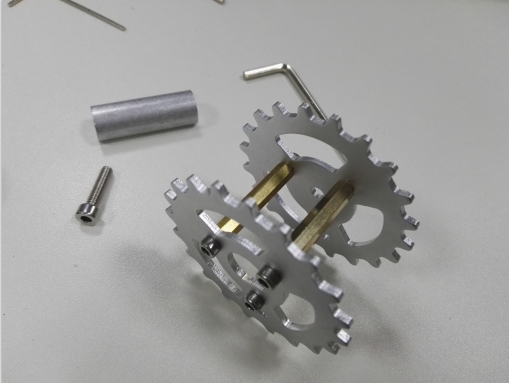

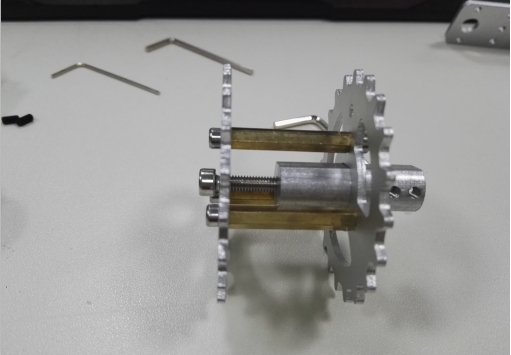

将联轴器从驱动轮片的中央孔大的一侧穿过，另一片插进长M4内六角螺丝锁住

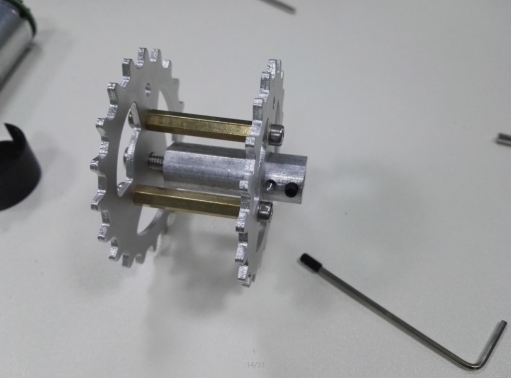

用小号扳手将顶丝暂时固定到联轴器的小圆孔上，注意此时只是旋进一小段即可
1.3.1.2.3. 2.3 将驱动轮装到电机上#

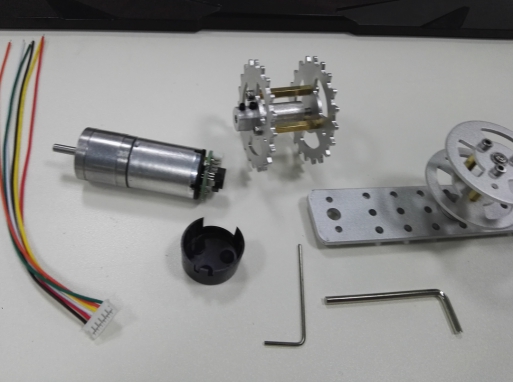

装电机材料一览

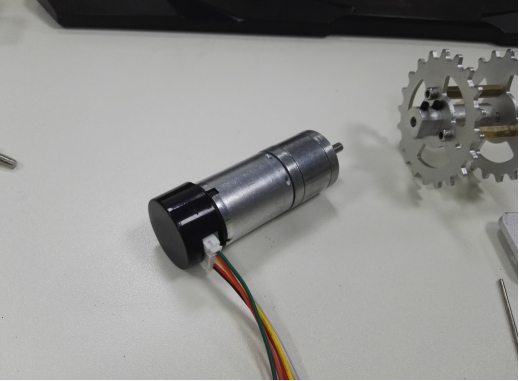

将电机帽装到电机上，对应插上电机线

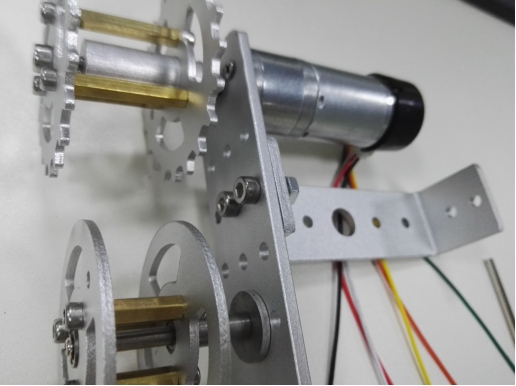

将电机的转轴穿过支架的一端圆孔（较小那个）

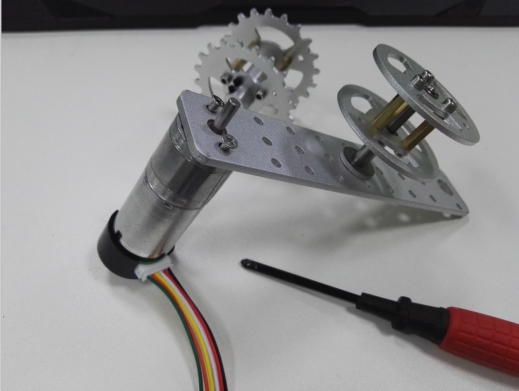

用2个M3平头螺丝 锁住电机

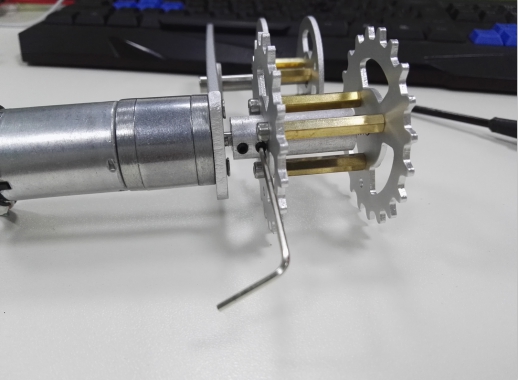

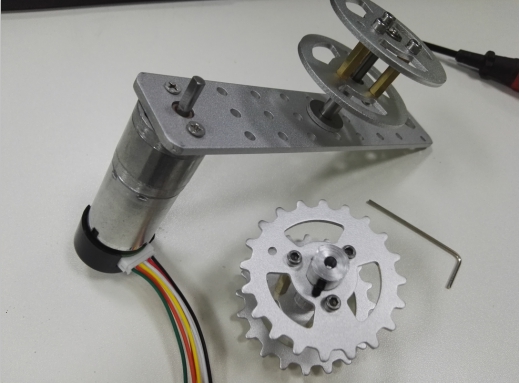

将驱动轮的联轴器装到电机转轴上，调节顶丝孔的位置至转轴的平口上，拧紧顶丝
1.3.1.2.4. 2.4 安装另一个承重轮#

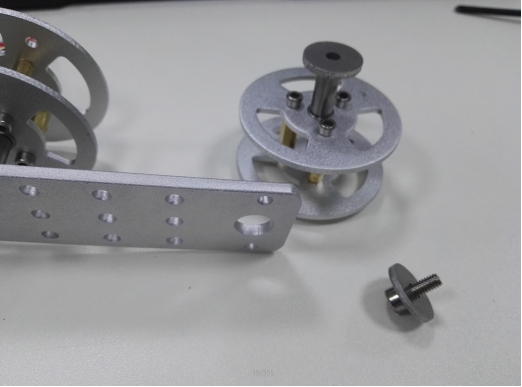

承重轮B需要用到2个垫片

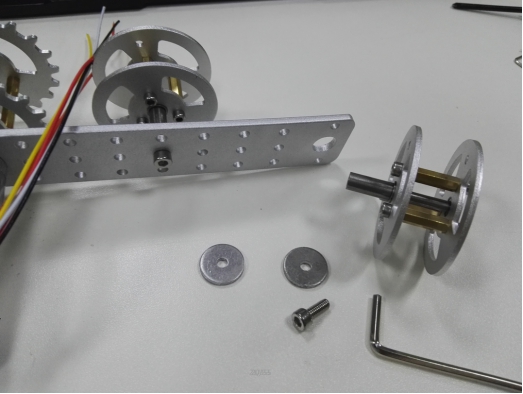

将1个垫片放到连接器上，将短M4内六角螺丝穿过另一个垫片
短M4螺丝穿过支架的一端圆孔（较大的那个）的中央位置，锁住连接器
1.3.1.2.5. 2.5 安装横梁#

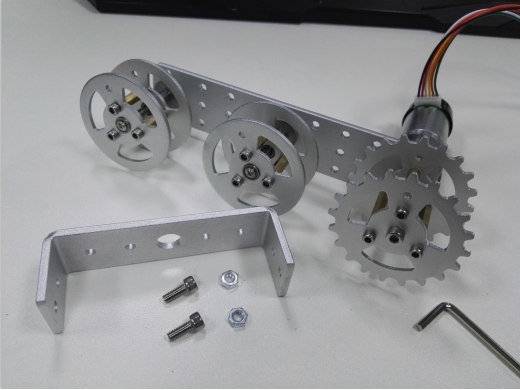

安装1个横梁的材料一览

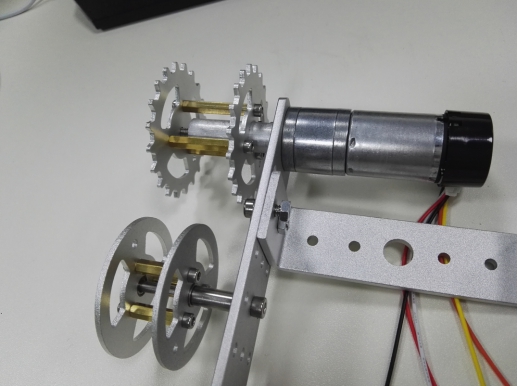

分别将2个短M4内六角螺丝穿过支架的圆孔、横梁的圆孔，然后用M4螺母锁住
锁在对应孔的效果图
1.3.1.2.6. 2.6 安装履带#

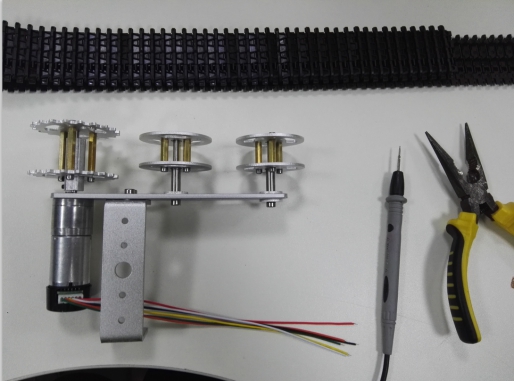

一边履带安装材料一览和对应用到的工具

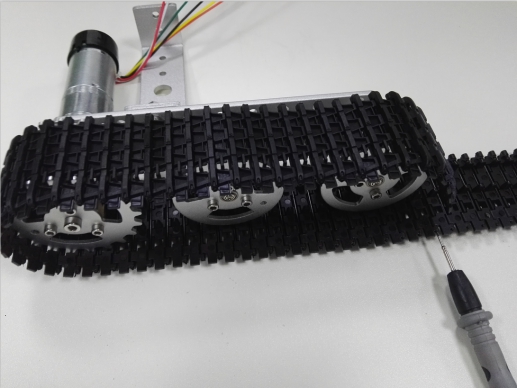

将已断开的履带套上一边轮子比划出长度后，用电表比插到想截断的位置

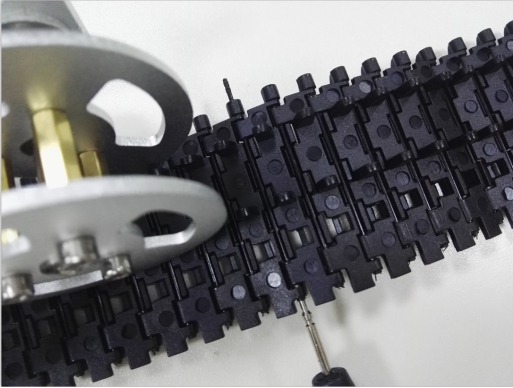

用电表笔从凹进去的一端将履带针顶出来，截断履带

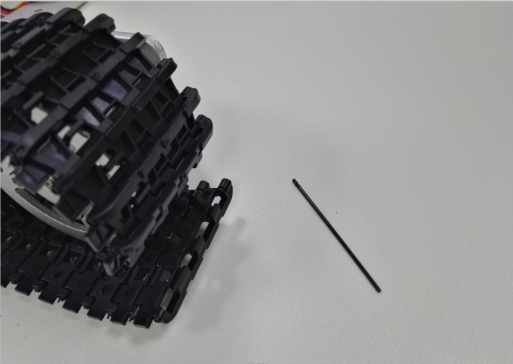

截断后的履带和履带针

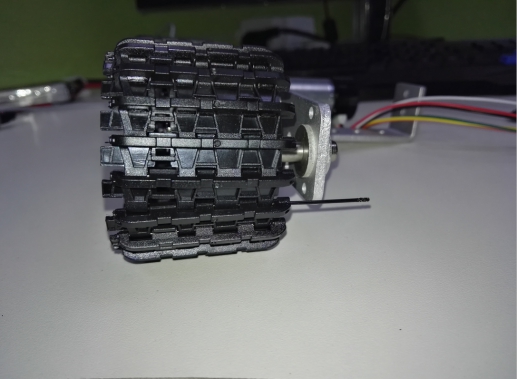

将履带套上，然后履带针从凸出的一端插进履带孔，注意履带针粗糙一端留在外面
将履带的孔对正后，将履带针从一端插进去直到整个都在里面，最后捶紧

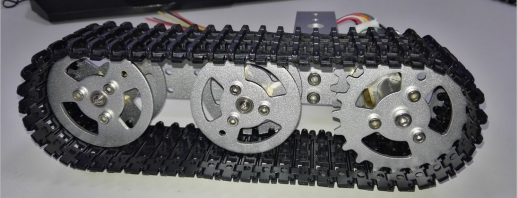

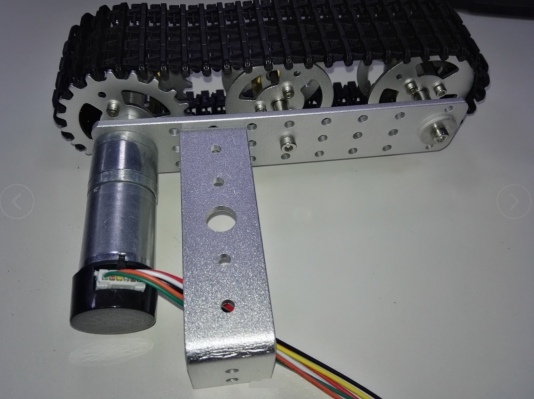

一边履带装好的模样
1.3.1.2.7. 2.7 安装小车的另一半#
另一半的安装跟上面同理，注意两者成中心对称，即左右电机是斜对称的，如下图

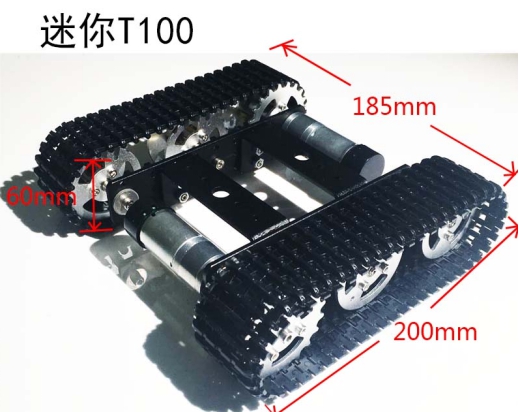

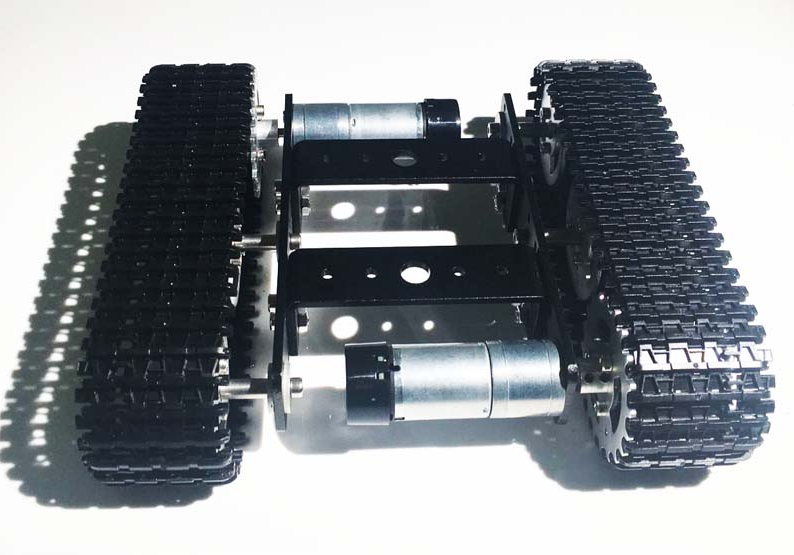

安装完成效果图
1.3.1.3. 3. 注意事项：#
具体安装过程可参考视频教程：
http://v.youku.com/v_show/id_XMjg0MDkyMzkxNg==.html?spm=a2hzp.8253869.0.0
