4.8. U盘开发板的基本使用手册#
4.8.1. 1. 简介#

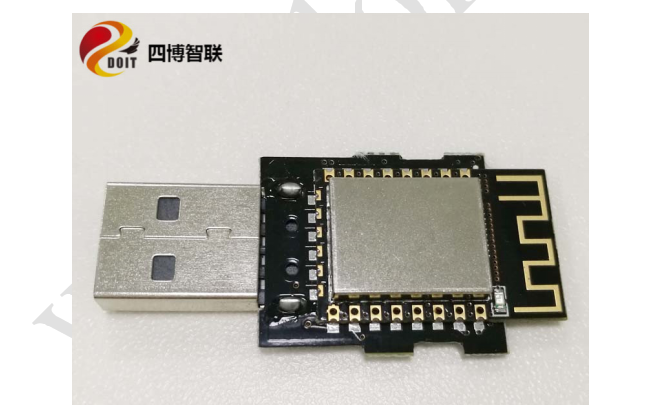

ESP8266 U盘开发板是深圳四博智联科技有限公司开发的一款USB接口的esp8266设备，可用来制作随身便携设备，可二次开发，常见应用有探针，客流统计，热点广告机，断网神器等。
4.8.2. 2.安装驱动#
ESP8266 U盘开发板使用的USB转TTL芯片为CP2102，首次使用时需要安装CP2102驱动。
安装步骤

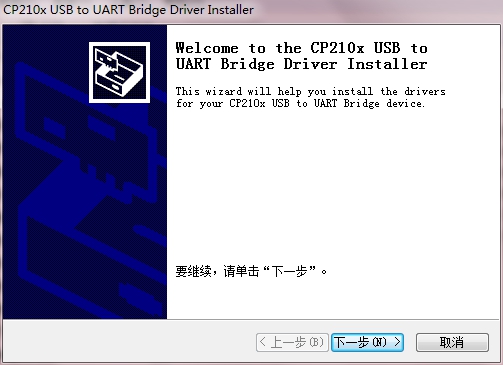

打开附件中的CP2102驱动
选择对应的系统版本
一路NEXT安装下去

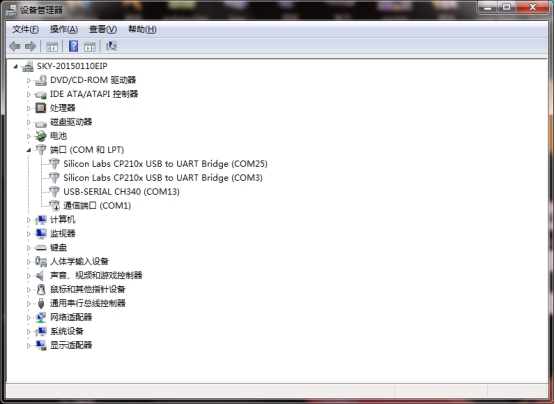

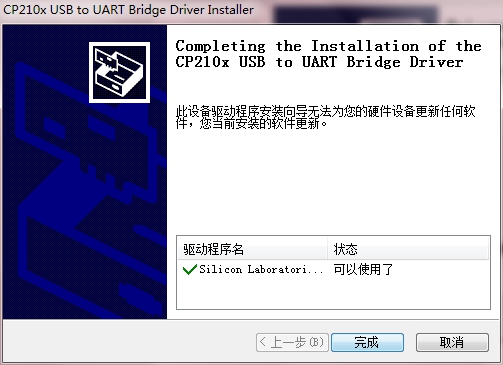

提示完成即可，打开window设备管理器可查看到设备驱动安装完成，已显示COM口
4.8.3. 3 下载固件#
ESP8266 U盘开发板可以使用ESPTOOL工具下载固件。推荐使用ESPFlashDownloadTool下载软件。

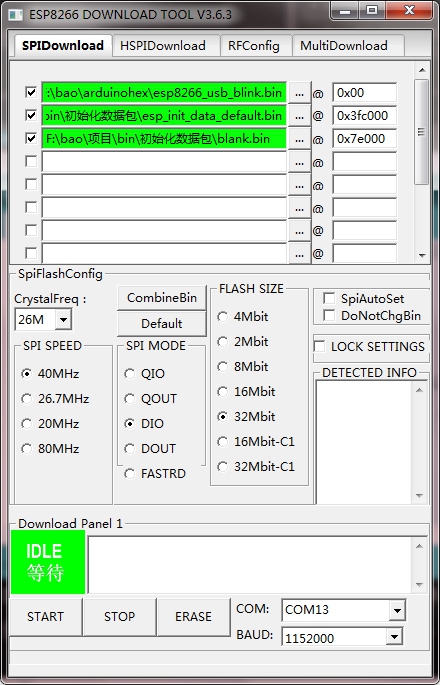

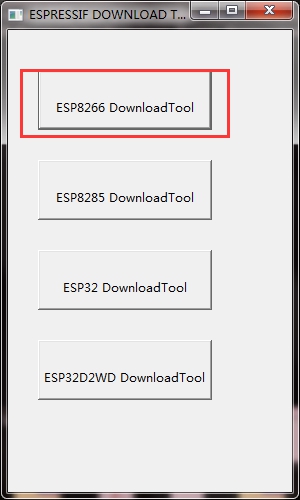

打开ESPFlashDownloadTool，选择ESP8266DownloadTool。
打开软件后选择固件，默认提供的固件是led闪烁，下载地址如下
下载地址以实际固件的下载地址为准。
其他配置如下：
选择对应的COM口，点击START下载即可
重新拔插设备即可观察到正反两面的led在闪烁。
4.8.3.1. FQA：#
下载失败：
选择了过高的波特率，可尝试降低波特率。
没有选择实际的COM口，设备管理器查看com
驱动未安装完成，安装cp2102驱动
固件未能正常工作：
错误的设置下载参数，下载参数需要选择上文中的参数。
下载地址错误，注意下载地址。各个开发环境开发的固件下载地址有所区别。
4.8.4. 4 硬件参数#
CPU |
ESP8266 |
|---|---|
FLASH大小 |
4MByte |
无线协议 |
802.11 b/g/n |
工作频率 |
2412-2484MHz |
输出功率 |
802.11b模式下+19.5dBm的输出功率 |
待机功耗 |
待机状态消耗功率⼩于1.0mW (DTIM3) |
工作电压 |
DC 5V |
工作温度 |
|
USB转TTL芯片 |
CP2102 |
外观规格： |
|
尺寸 |
44.2 x 22.0 x 6.8 mm |
重量 |
5g |
指示灯引脚 |
|

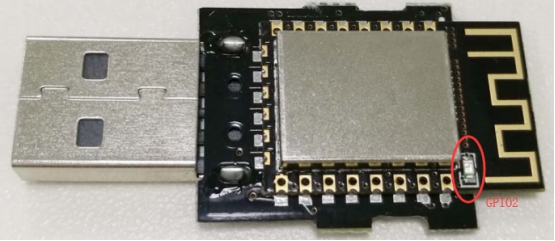

GPIO2 |
模块led，蓝色，低电平有效 |

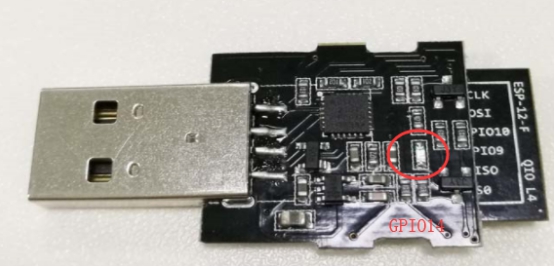

GPIO14 |
板载led，红色，高电平有效 |

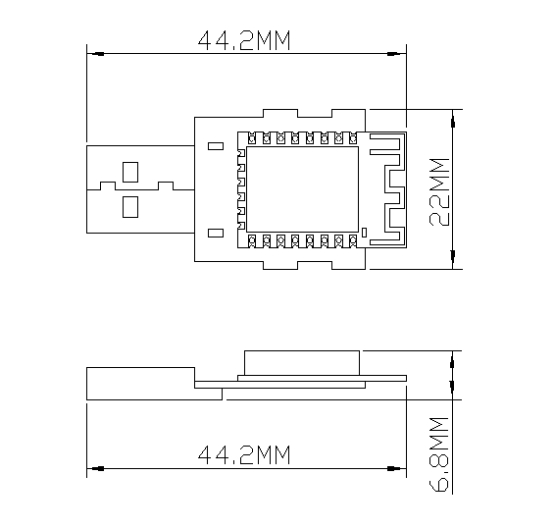

4.8.5. 5 模块尺寸（mm）#
