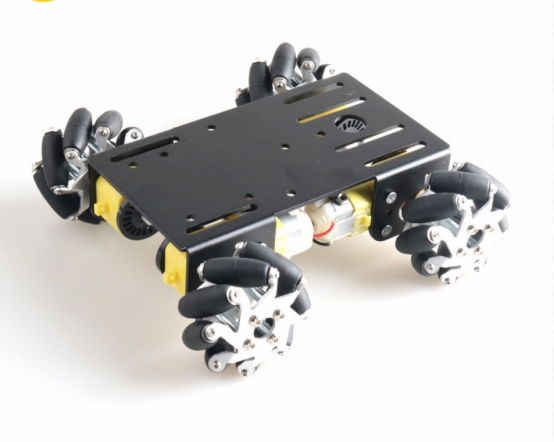

50mm麦克纳姆轮小车安装说明 From SZDOIT

1.8.2. 50mm麦克纳姆轮小车安装说明

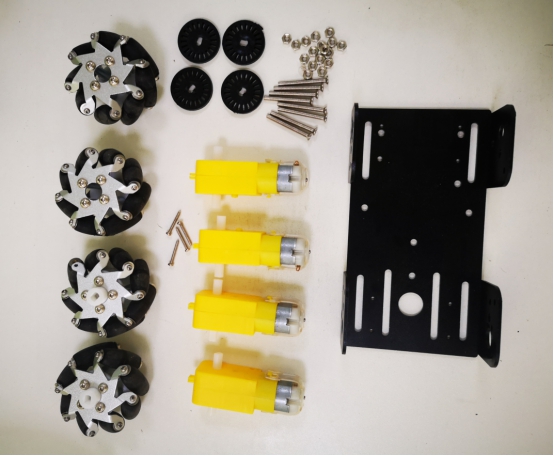

1.8.2.1. 1. 清单

名称	数量	名称	数量
底盘	1	TT电机	4
TT电机码盘	4	麦轮	4
M3*30十字螺丝	8	M3螺母	8

1.8.2.2. 2. 安装步骤

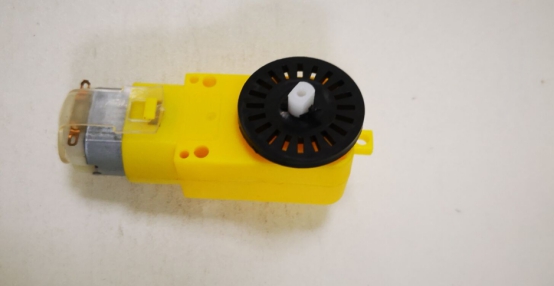

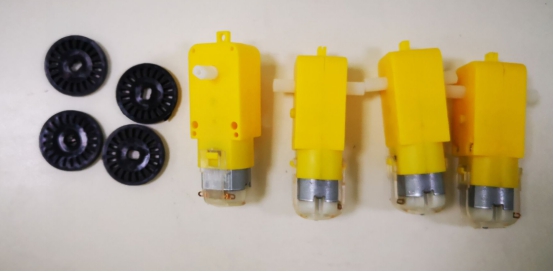

1.8.2.2.1. 2.1 安装码盘

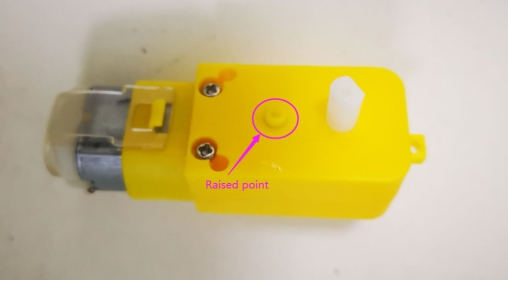

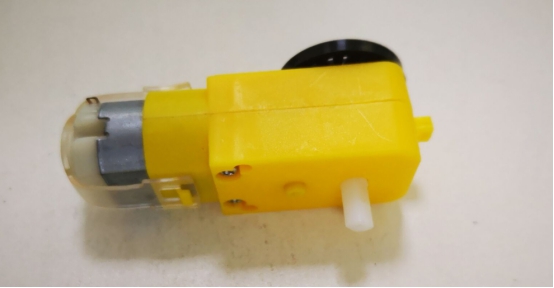

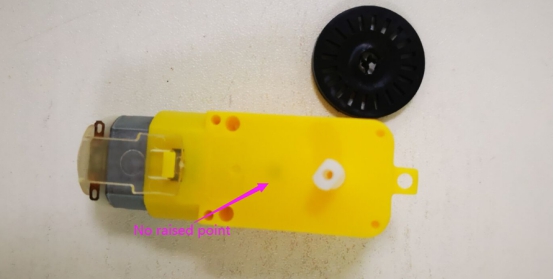

注意:TT电机有2个不同的侧面，一面有凸起点，一面是光滑的

1. TT电机码盘安装在光滑侧(无凸点侧)

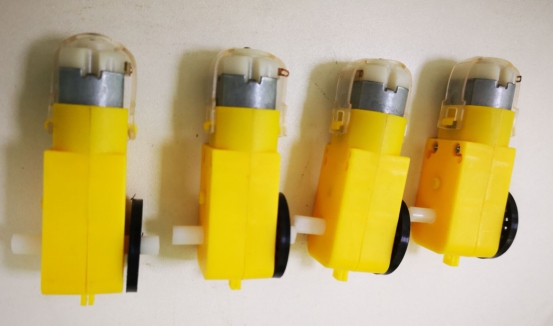

2. 其他三个码盘安装方式一样

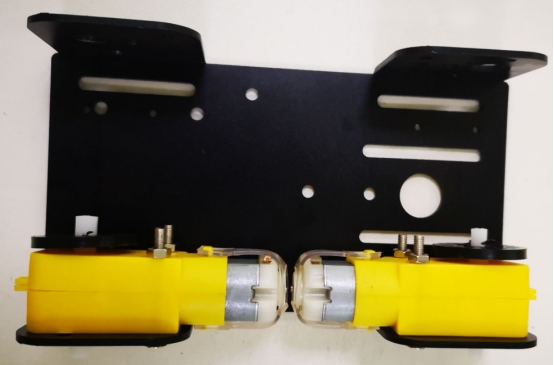

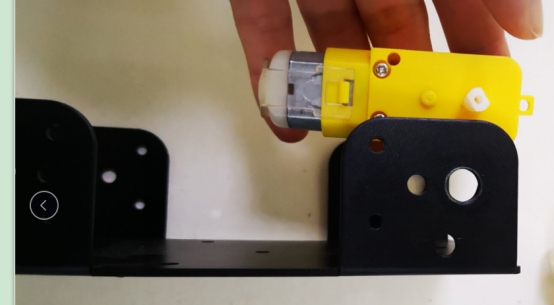

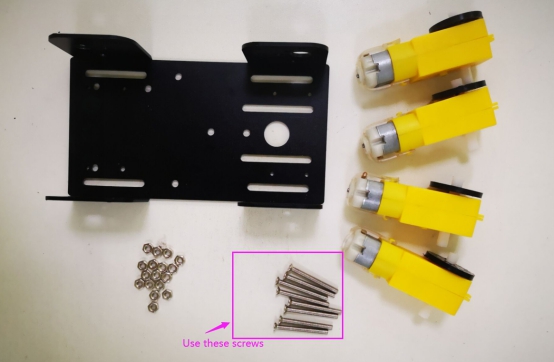

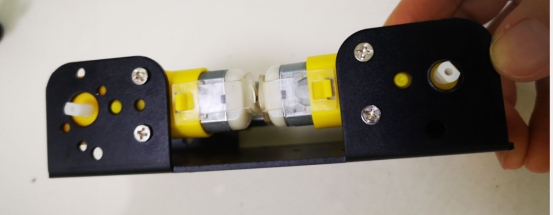

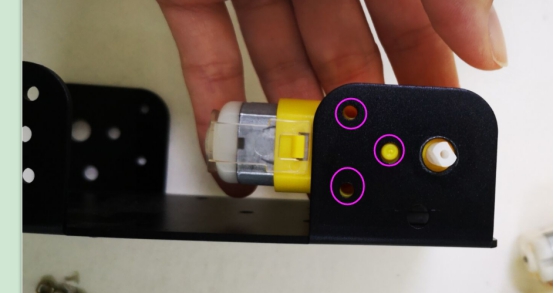

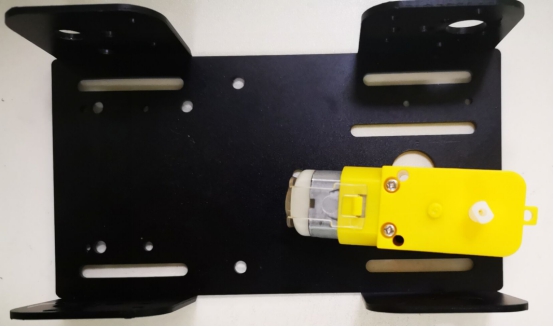

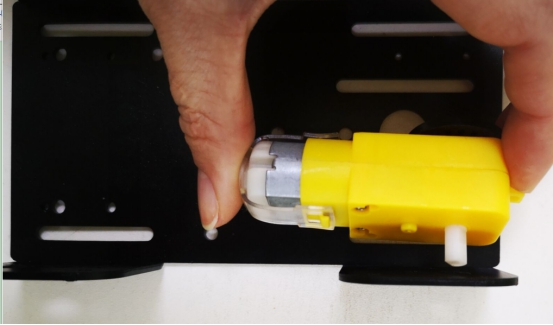

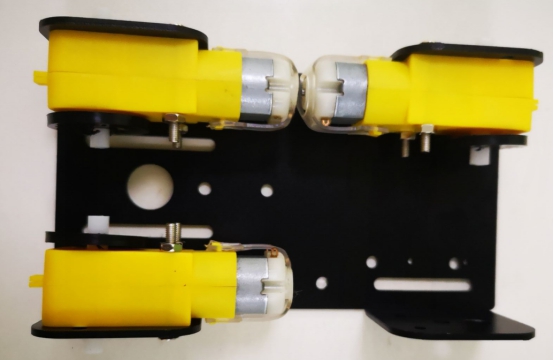

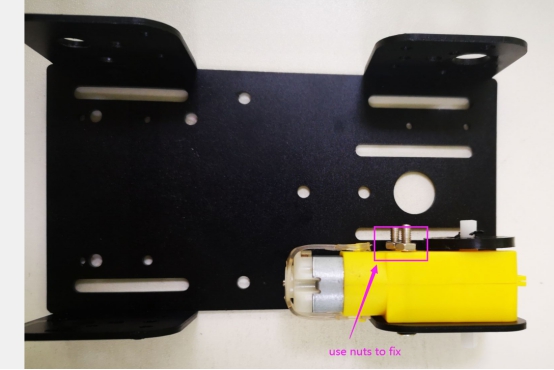

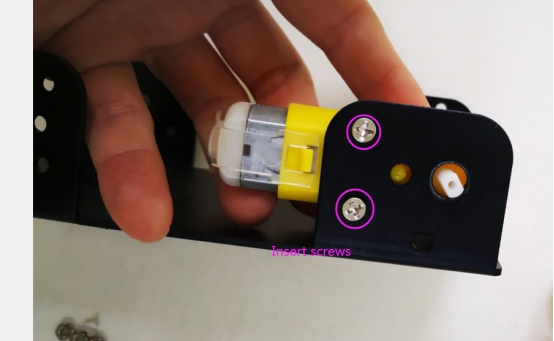

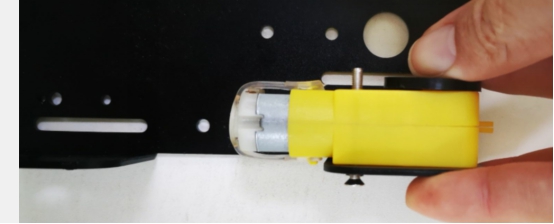

1.8.2.2.2. 2.2 安装TT电机和底盘

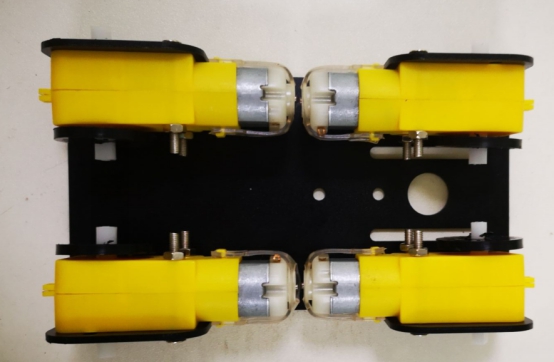

注:请使用工具将螺母和螺钉拧紧

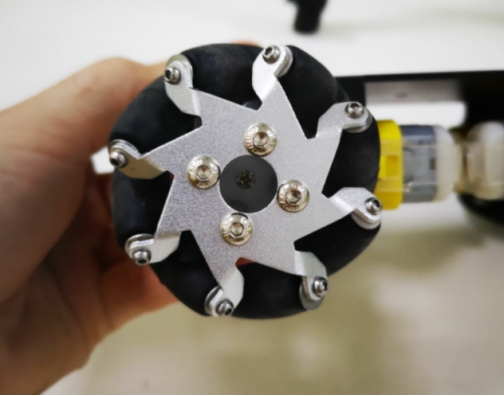

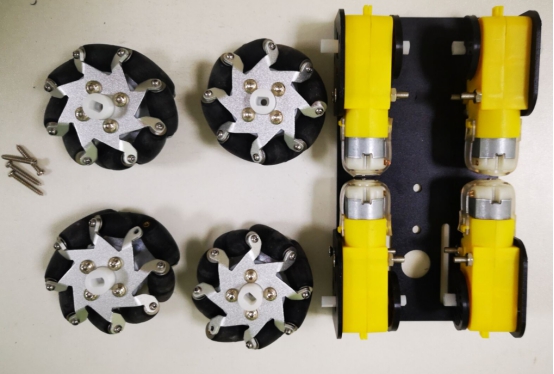

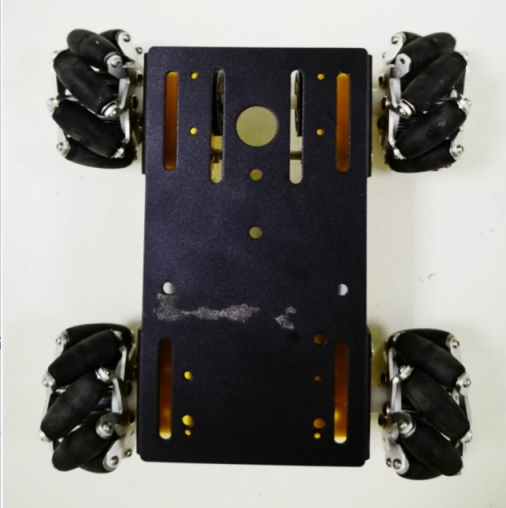

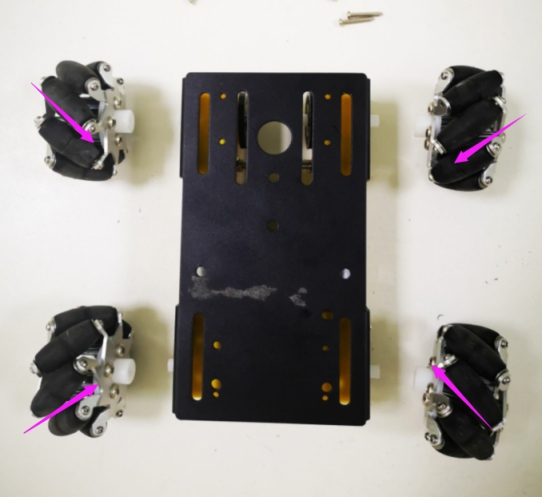

1.8.2.2.3. 2.3 安装麦轮

注意：注意轮子的方向

用尖螺丝把轮子拧紧

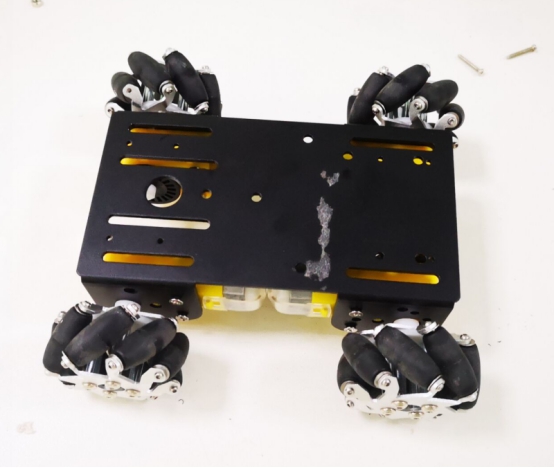

完成!
