DMP-L1模块数据手册

深圳四博智能创客中心

DMP-L1模块数据手册 from SZDOIT

DMP-L1模块核心处理器采用工业级芯片ESP8285。该芯片在较小尺寸封装中集成了增强版的Tensilica’s L106钻石系列32-bit内核处理器。ESP8285拥有完整的Wi-Fi网络功能，可以脱离控制器独立使用，其内置的高速缓冲存储器大大提供了CPU性能。

DMP_L14

DMP-L1模块支持标准的IEEE802.11 b/g/n/e/i协议以及完整的TCP/IP协议栈。

DMP-L1模块采用内置Flash，可以使得芯片工作于-40℃-125℃。

DMP-L1模块内置LED控制算法，可以使得其外部IO控制LED驱动。

DMP-L1模块内置DoHome云服务，可以使用DoHome系列APP控制LED。

DMP-L1模块含有外部红外接口，可以同时支持红外遥控。

DMP-L1模块内置厂测程序，可以使得工厂快速生产测试。

DMP_L12

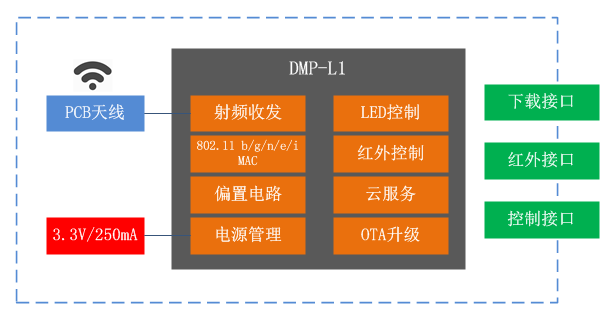

图1.1模块结构图

模块主要技术参数如下：

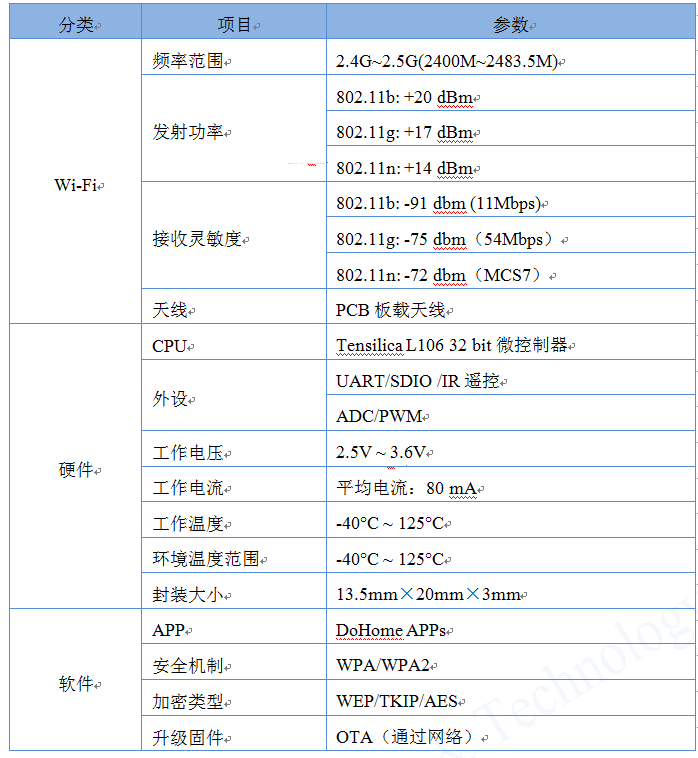

表1.1模块主要参数

DMP_L112

DMP-L1接口定义如下图所示。

DMP_L13

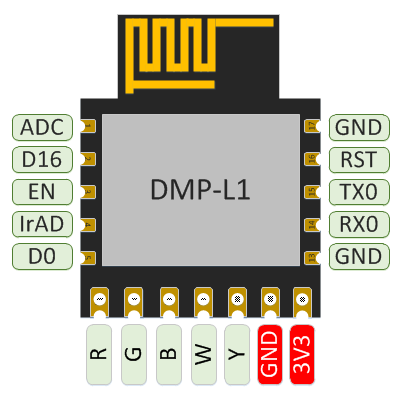

图2.1 DMP-L1管脚定义

模块的引脚定义如下表所示。

表2.1 模块管脚功能定义

序号	Pin脚名称	类型	功能说明
1	R	O	默认为红色LED控制引脚,PWM输出,IO12
2	G	O	默认为绿色LED控制引脚,PWM输出,IO14
3	B	O	默认为蓝色LED控制引脚,PWM输出,IO5
4	W	O	默认为冷白色LED控制引脚,PWM输出,IO4
5	Y	O	默认为暖白色LED控制引脚,PWM输出,IO13
6	GND	P	GND
7	VCC	P	模块电源：3.3V/200mA
8,12	GND	P	GND
9	RX0	I/O	GPIO3; 可用作烧写 Flash 时 UART Rx
10	TX0	I/O	GPIO1; 可用作烧写 Flash 时 UART Tx
11	RST	I	外部重置信号（低电平有效）, 复位模块; 模块内部已接上拉电阻
13	ADC	I/O	模拟接口，电平范围：0-1V
14	D16	I/O	GPIO16; 深度睡眠唤醒
15	EN	I	模块使能端，高电平：有效，内部上拉

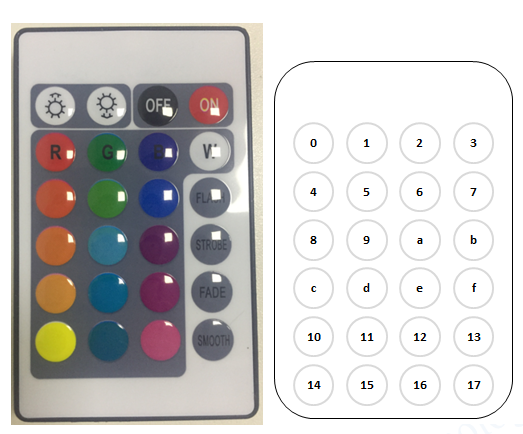

16	IRAD	I	红外输入接口，码率参考附录
17	D0	I/O	GPIO0;SPI_CS2;

模块的外观及尺寸如下所示。

DMP_L14

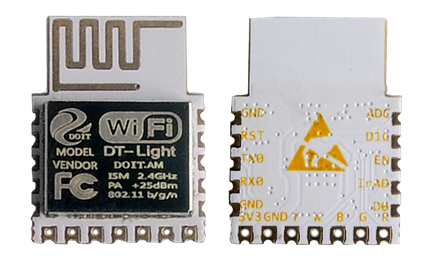

图2.2 DMP-L1 模块外观

DMP_L15

图2.3 DMP-L1尺寸图表2.2 DMP-L1模块尺寸对照表

长	宽	高	PAD尺寸（两侧）	PAD尺寸（底部）
20mm	15mm	2.3mm	0.85mmx1mm	1mm1.5mm

模块参考封装LAYOUT如图2.3

DMP_L16

图2.3 DMP-L1 参考封装

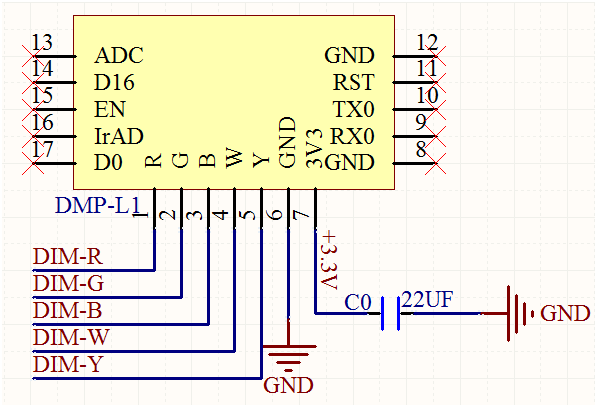

基于DMP-L1的硬件最小系统图为：(R/G/B/W 为 PWM控制)

DMP_L17

DMP-L1支持的软件包括DoHome 系列APP，IOS市场和各大Android市场均可搜索获得。

DMP_L18

图3.1 DoHome APPs 二维码

DMP-L1目前已经支持的智能音箱包括Amazon Alexa、Google Assistant、天猫精灵、京东叮咚、小爱同学、小度智能等。其使用说明参见APP中详细说明。

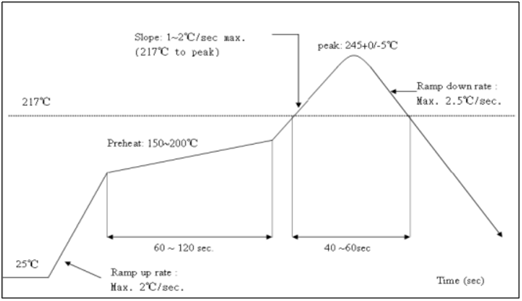

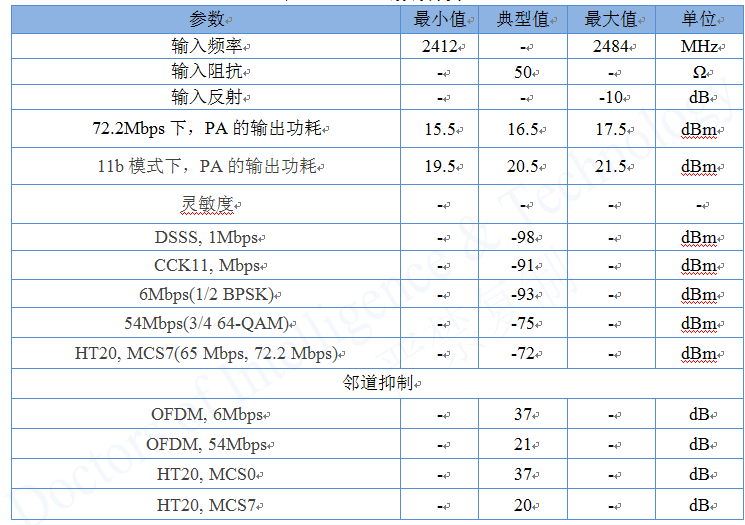

表4.1电气特性 ![DMP_L114](DMP_L114.png)

表5.1功耗
