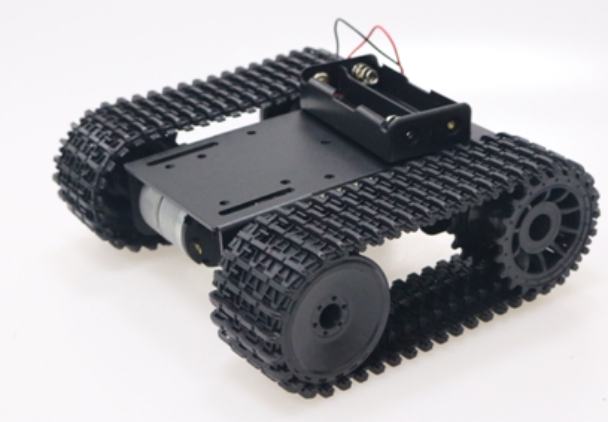

TP101安装说明 from SZDOIT

1.5.2. TP101安装说明

1.5.2.1. 一、发货清单：

名称	数量	名称	数量
底盘	1	M450内六角螺丝	2
电机	2	M38内六角螺丝	2
履带	2	M36 平头螺丝	8
承重轮	2	M4螺母	4
驱动轮	2	垫片	4
18650电池盒	1	顶丝	2
联轴器	2

1.5.2.2. 二、安装步骤：

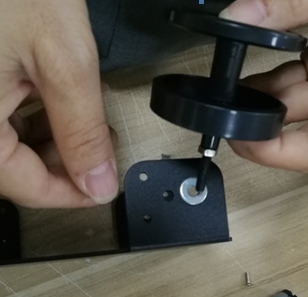

1.安装承重轮（先将M450长螺丝装到承重轮里），

另一边用M4螺母锁住

2.将垫片放在支架上，将承重轮装入支架的孔里

另一端也装上垫片，同样用M4螺母锁住，注意不要将承重轮拧太紧。

3.将电机装入支架中，用3颗M36平头螺丝拧紧。

4.安装驱动轮：

先将联轴器套到驱动轮里，另一端用内六角扳手将M38内六角螺丝套到驱动轮中，与联轴器锁紧。

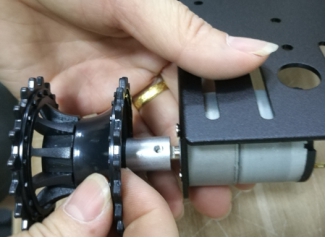

5.将驱动轮装到电机上，用顶丝拧紧。

请注意：联轴器上的孔一定要对准电机轴平的一端，联轴器卡到箭头指的位置

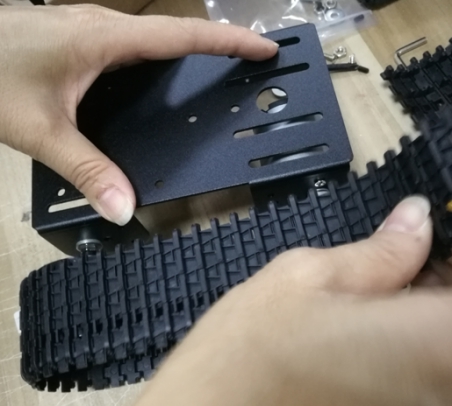

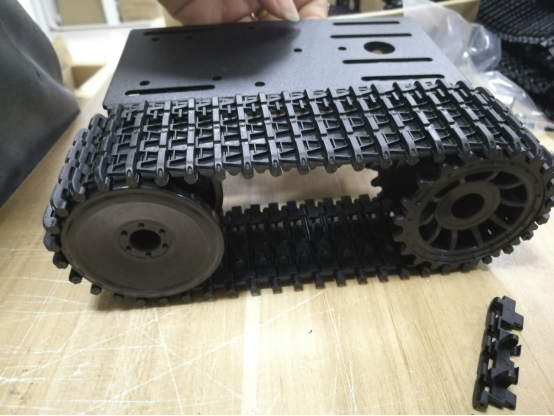

5.先拆履带，拆除多余的部分

测量所需履带长度

借助工具将履带针装入履带中

一边完成，再将另一半装好即可
