1.3.3. T200坦克小车安装使用说明#
1.3.3.1. 1 物料清单#

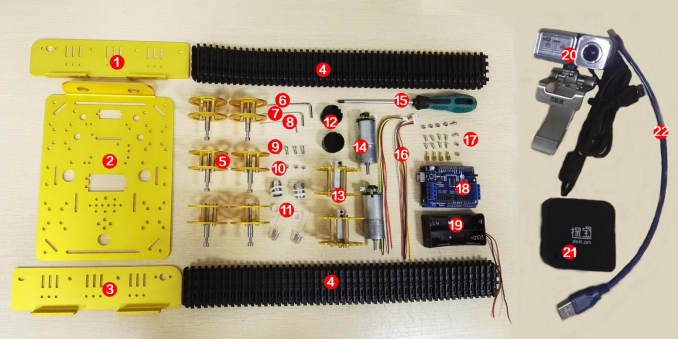

视频小车ESPDuino版-T200坦克小车 视频小车NodeMCU版-T200坦克小车
1.3.3.1.1. A：—- ESPDuino版：#
说明：
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
|---|---|---|---|---|---|
1 |
侧板（右） |
1 |
12 |
电机后盖 |
2 |
2 |
底盘 |
1 |
13 |
（大）金属驱动轮 |
2 |
3 |
侧板（左） |
1 |
14 |
9V 带码盘电机 |
2 |
4 |
塑料履带 |
2 |
15 |
螺丝起子 |
1 |
5 |
（大）金属承重轮 |
6 |
16 |
电机线 |
2 |
6 |
M4扳手 |
1 |
17 |
螺丝、螺母、支撑柱3件套 |
10+6+4 |
7 |
M3扳手 |
1 |
18 |
视频小车ESPDuino版套件 |
1 |
8 |
M2扳手 |
1 |
19 |
18650电池盒 |
1 |
9 |
M3 内六角螺丝 |
4 |
20 |
网络摄像头 |
1 |
10 |
M3螺母 |
4 |
21 |
探宝 |
1 |
11 |
车灯、灯罩、塞子3件套 |
2+2+2 |
22 |
蓝色USB数据线 |
1 |
1.3.3.1.2. B：—-NodeMCU版：#
说明：
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
|---|---|---|---|---|---|
1 |
侧板（右） |
1 |
12 |
电机后盖 |
2 |
2 |
底盘 |
1 |
13 |
（大）金属驱动轮 |
2 |
3 |
侧板（左） |
1 |
14 |
9V 带码盘电机 |
2 |
4 |
塑料履带 |
2 |
15 |
电机线 |
2 |
5 |
（大）金属承重轮 |
6 |
16 |
螺丝起子 |
1 |
6 |
M4扳手 |
1 |
17 |
螺丝、螺母、支撑柱3件套 |
9+5+3 |
7 |
M3扳手 |
1 |
18 |
视频小车NodeMCU版套件 |
1 |
8 |
M2扳手 |
1 |
19 |
18650电池盒 |
1 |
9 |
M3 内六角螺丝 |
4 |
20 |
网络摄像头 |
1 |
10 |
M3螺母 |
4 |
21 |
探宝 |
1 |
11 |
车灯、灯罩、塞子3件套 |
2+2+2 |
22 |
蓝色USB数据线 |
1 |
1.3.3.2. 2 主控板介绍#
1.3.3.2.1. A：—-ESPDuino版#
1.3.3.2.2. B：—-NodeMCU版#
1.3.3.3. 3 组装#
1.3.3.3.1. 1) 组装车子#
1.3.3.3.1.1. 步骤1：车轮安装到侧板#

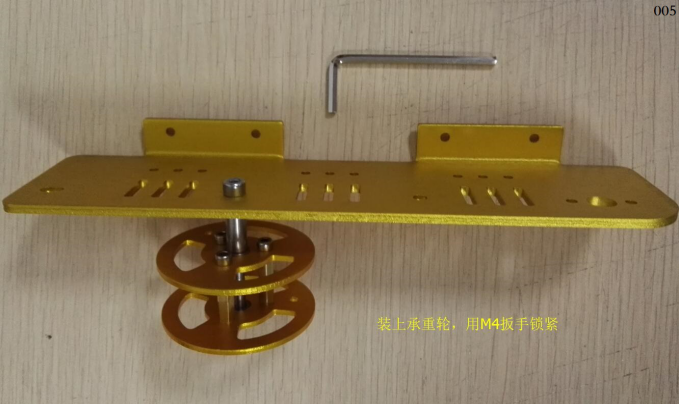

① 装承重轮
清单：
组装：
② 装驱动轮
a． 组装电机线
清单：
组装：
b． 电机装到侧板
清单：
组装：

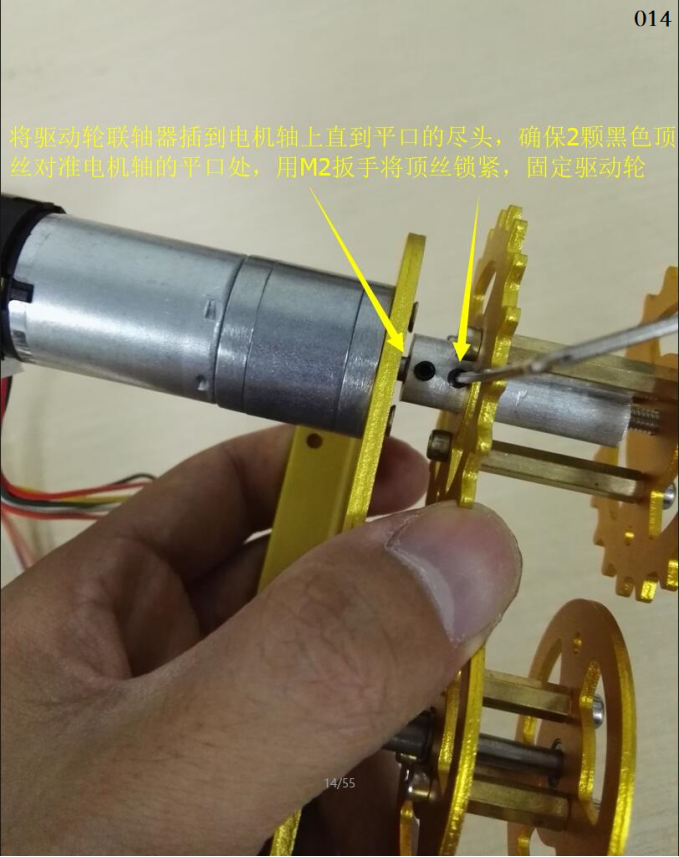

c． 装驱动轮
清单：
组装：
1.3.3.3.1.2. 步骤2：侧板安装到底盘#

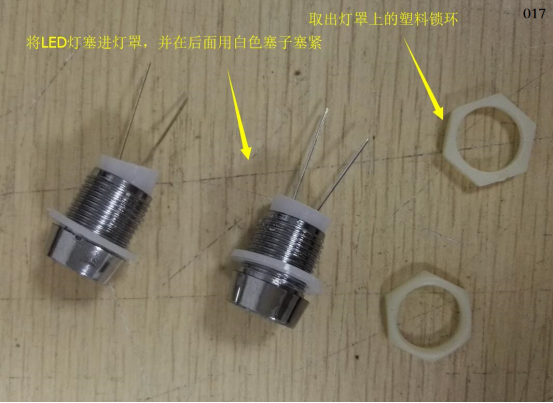

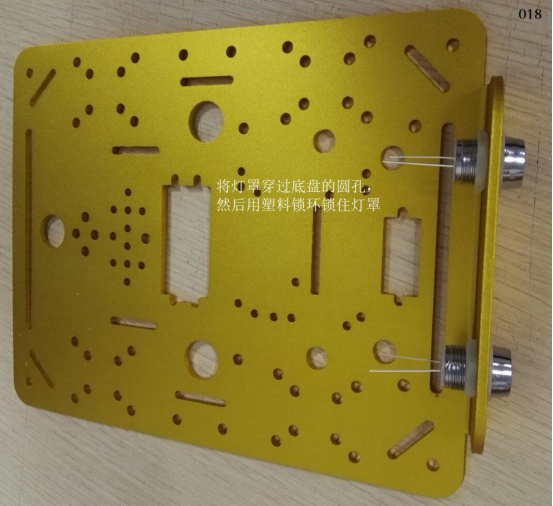

① 底盘装上车头LED灯
a． 清单
b． 组装
② 底盘装上两边侧板

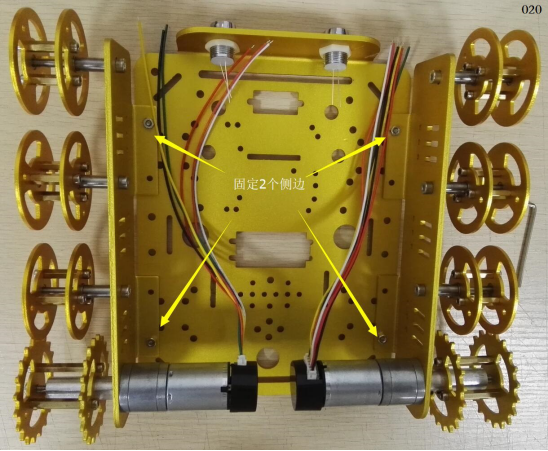

a． 清单
b． 组装
1.3.3.3.1.3. 步骤3：安装履带#

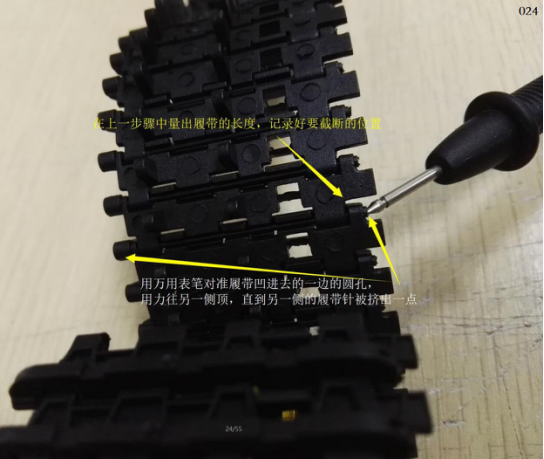

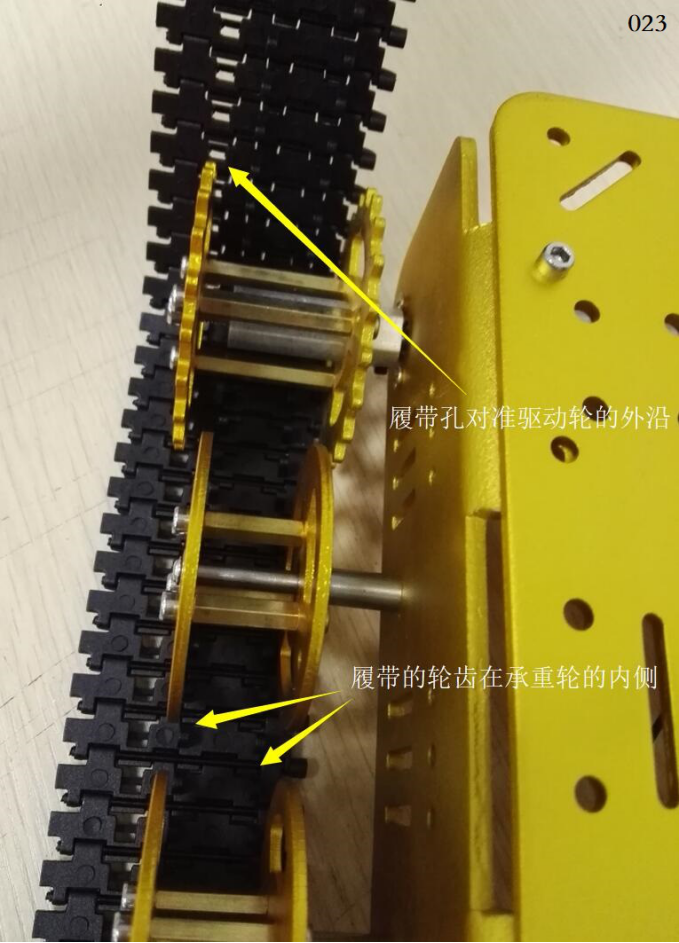

① 装上塑料履带
清单：
组装：
1.3.3.3.2. 2)安装控制板和电路接线#
1.3.3.3.2.1. A：—-ESPDuino版#

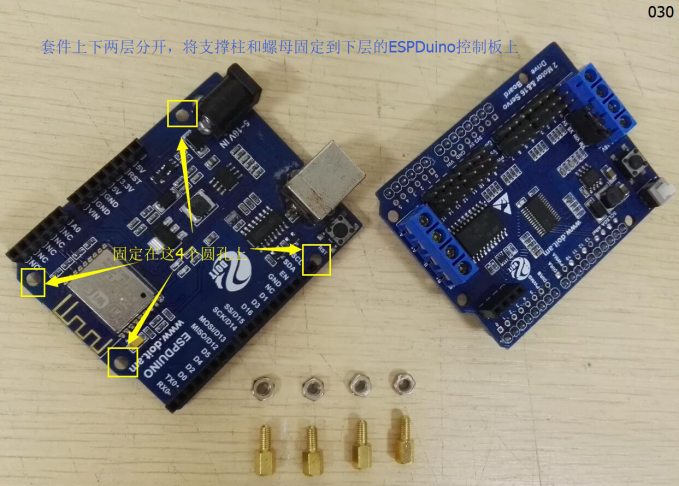

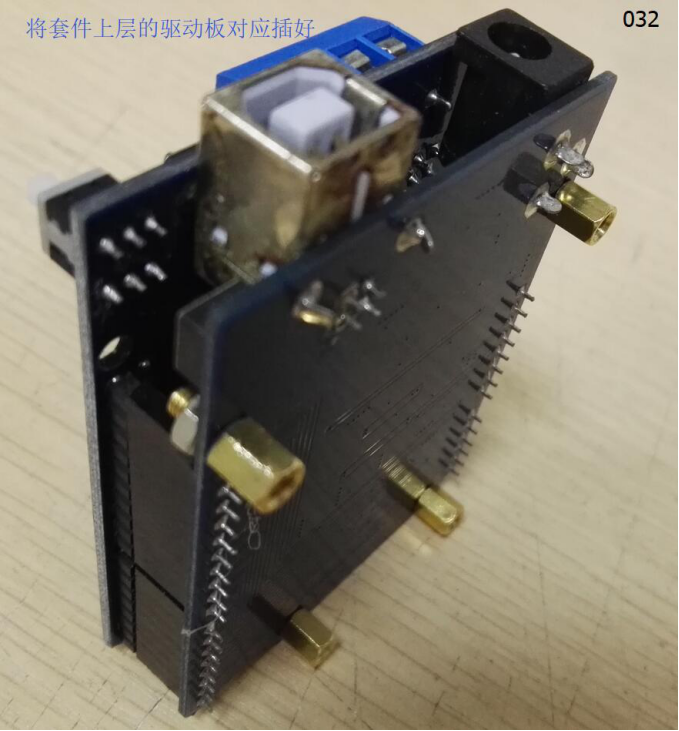

① 组装控制板
清单：
组装：

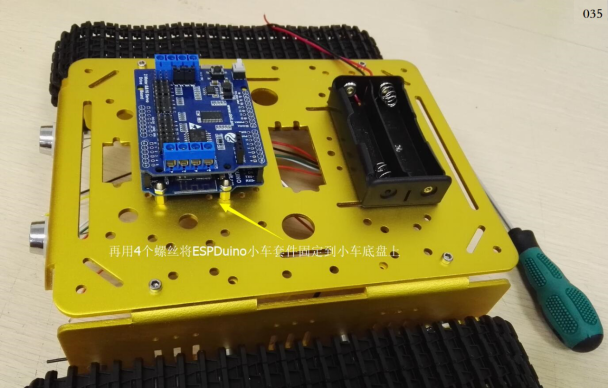

② 安装主控板和电池盒
清单：
组装：
③ 电路接线
a接电源线
b接电机线

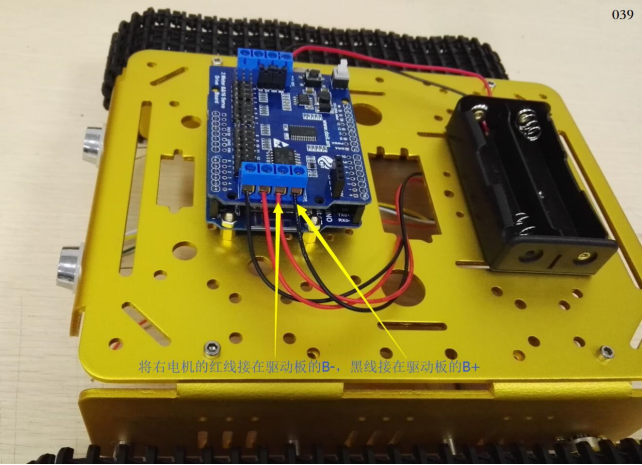

c 接摄像头和探宝
1.3.3.3.2.2. B：—-NodeMCU版#
① 组装控制板
清单：
组装：

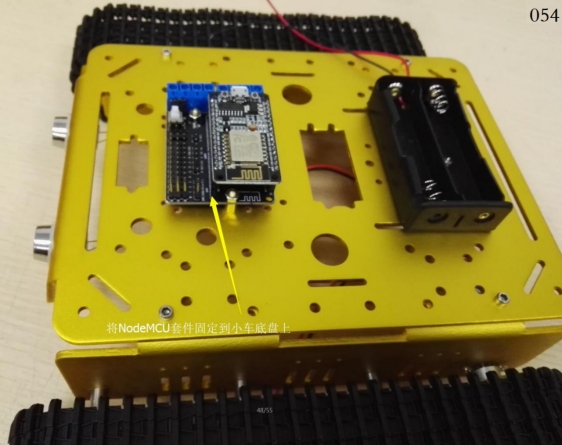

② 安装主控板和电池盒
清单：
组装：
③ 电路接线
a接电源线：
b接电机线：

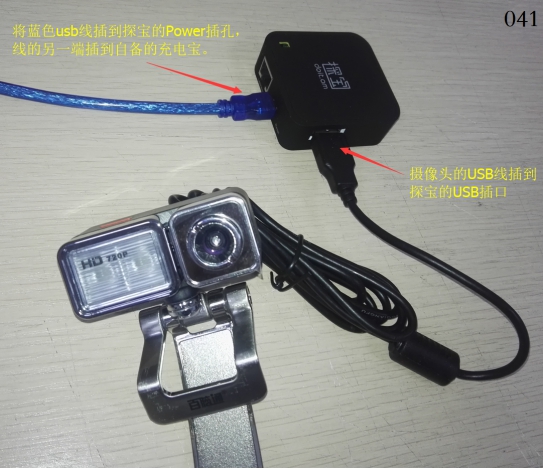

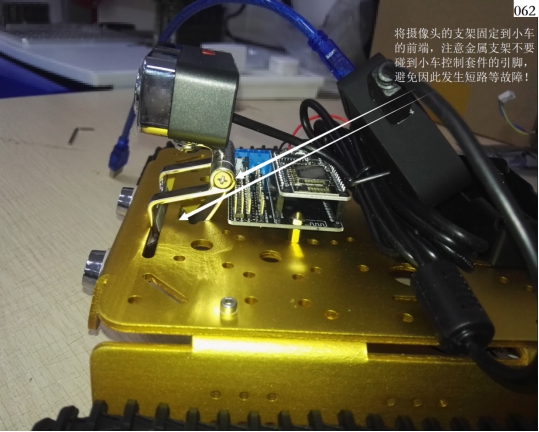

c 接摄像头和探宝
