1.9.1. 坦克底盘小车金属驱动轮安装说明#

1.9.1.1. 1. 材料清单#

  • 驱动轮轮片: 2pcs

  • 铝合金联轴器: 1pcs

  • 28mm铜柱: 3pcs

  • M3x8内六角螺丝: 6pcs

  • M4x16呢六角螺丝: 1pcs

  • 顶丝: 2pcs

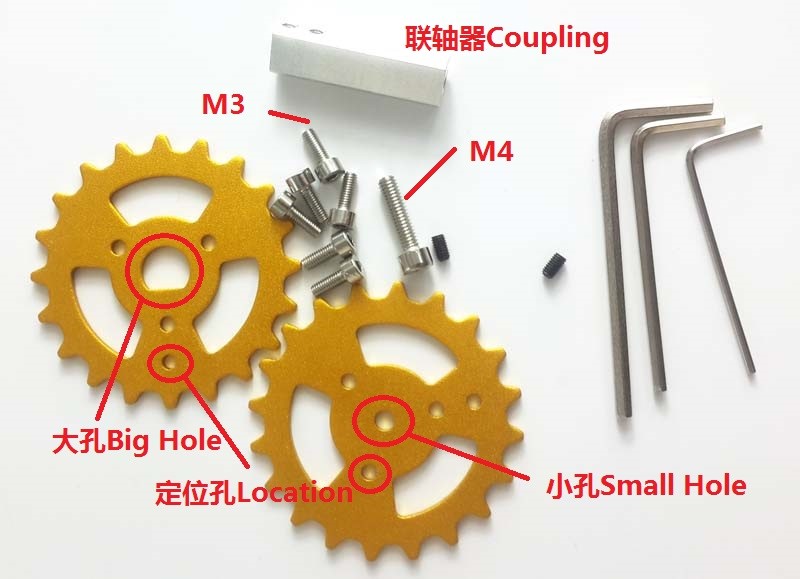

metalwheelmaterial

1.9.1.2. 2. 安装#

  1. 先将顶丝安装在铝合金联轴器上，再将铜联轴器安装在轮片上。

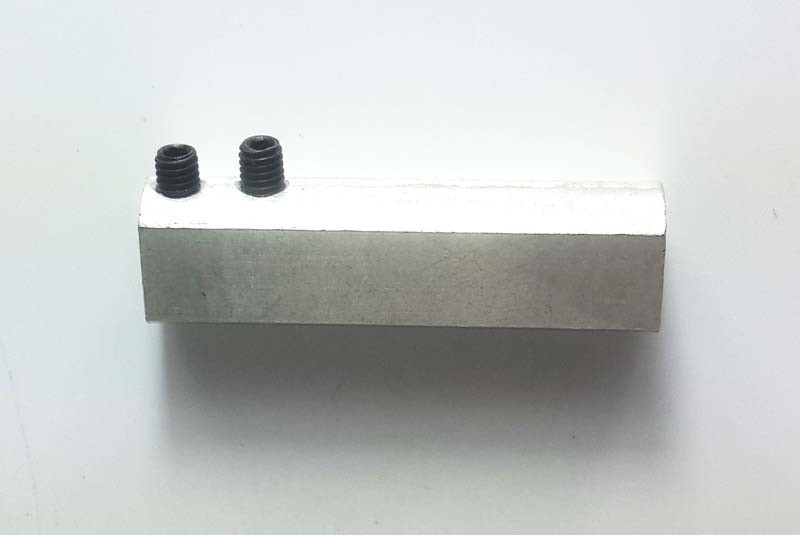

metalcoupling

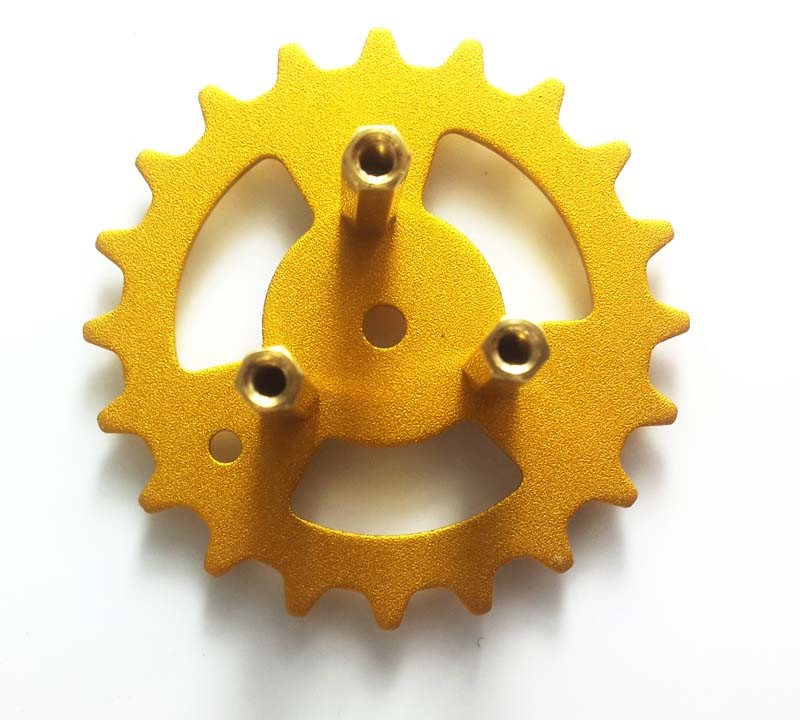

metalwheelcoupling

  1. 将带大孔的第一个轮片安装在铝合金联轴器的末端。

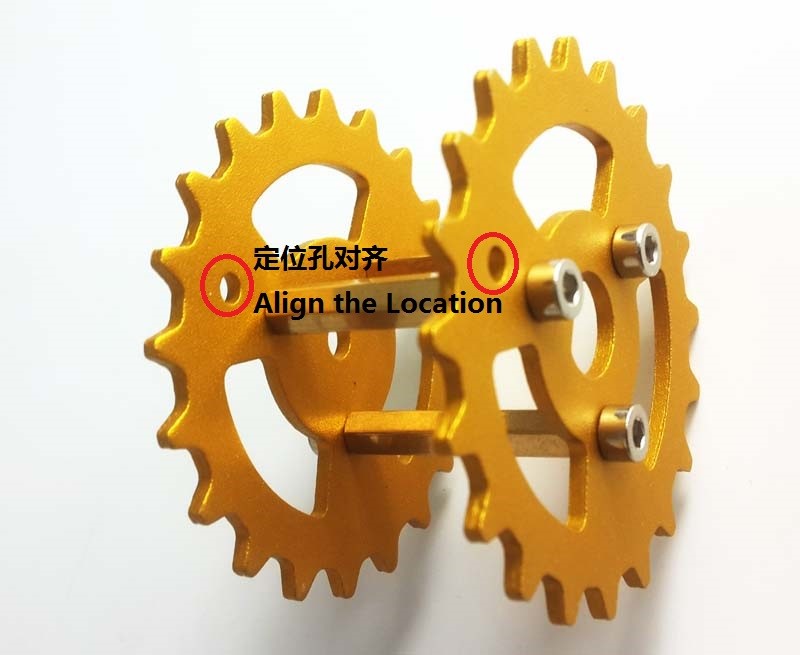

drivingalign

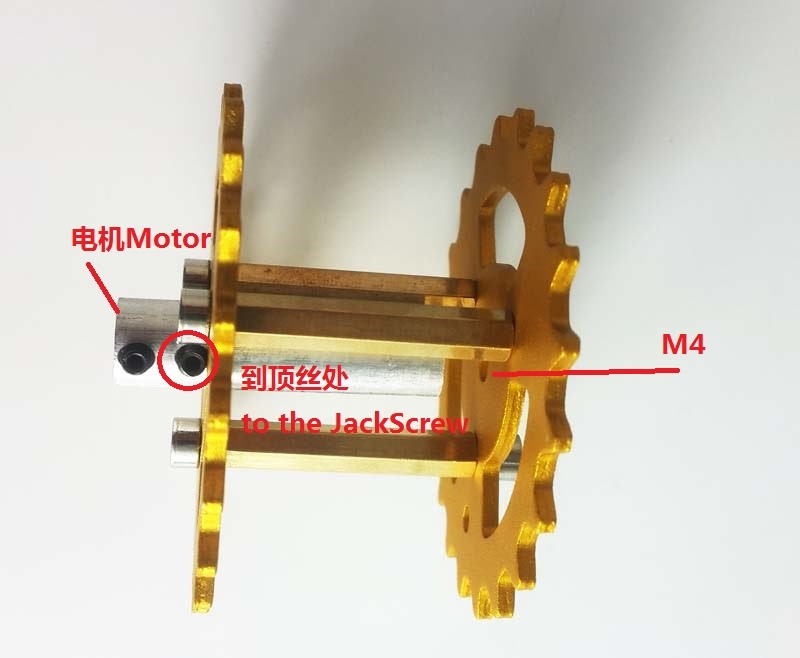

drivingm4

注:通过调节M4螺丝，可以调节联轴器的长度以适应电机轴。

  1. 安装联轴器，使用M3x8螺丝和M4x16螺丝固定铜柱和联轴器

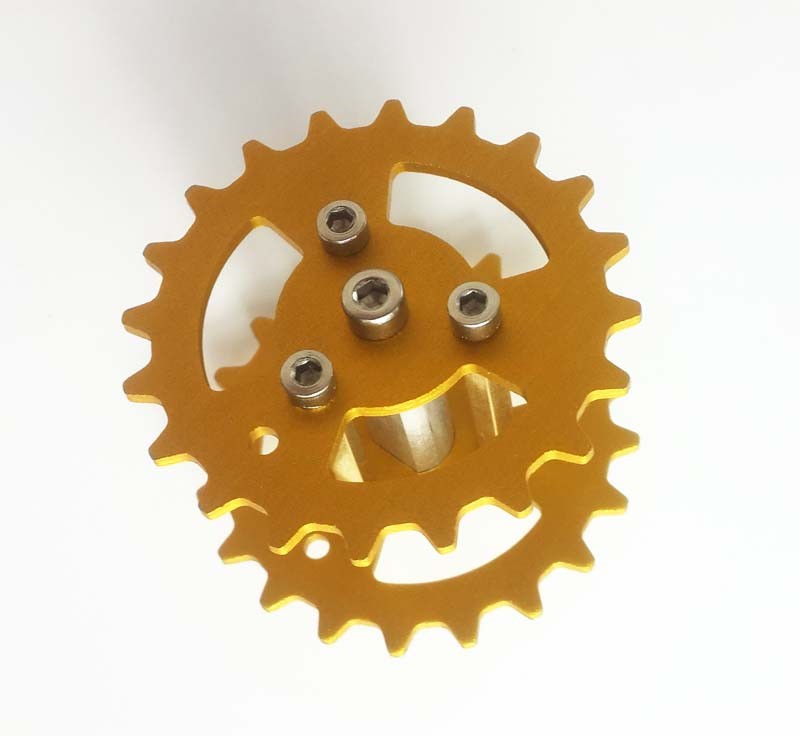

drivingwheelfinish

1.9.1.3. 3. 注意事项#

  • 安装驱动轮时，请对准定位孔;

  • M4x16内六角螺丝可调节联轴器连接长度，以适应电机轴;
