3.4. 18650 电池套件数据手册#

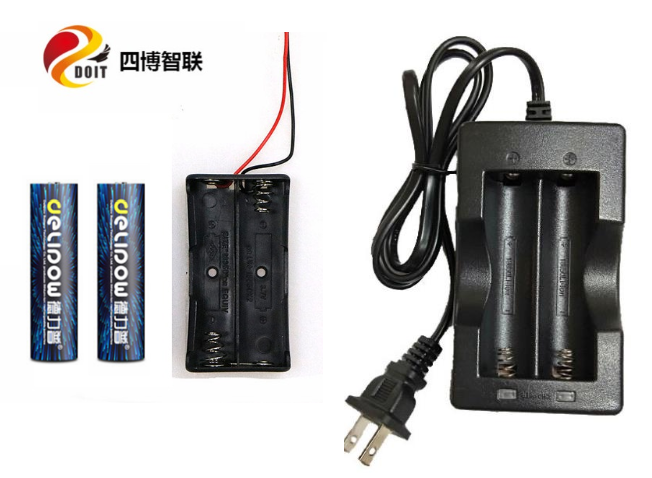

3.4.1. 一、简介#
在三百多年前，本杰明富兰克林开始捕捉雷电，开启了人们对雷电的认识，也开启了人们对电的认识， 从那个时候开始， 也有很多人在考虑如何将捕捉到的电进行储存，于是逐渐的电池这种东西就产生了，确实， 作为历史上的一个非常重要的发明，电池的出现确实解决了很多的问题，极大的提高各种生活效率， 而锂电池的出现更加使得人们对电的认识越来越深入了， 18650锂电池就是使用时间最为悠久，并且目前依然存在的一种锂电池， 在很多地方领域都能够看到 18650 锂电池的影子，因为这种电池相比其他的电池， 优势非常的明显， 并且安全性也相对来讲比较好，甚至已经被用在了大型设备上。
3.4.2. 二、参数#
3.4.2.1. 2.1 18650电池#

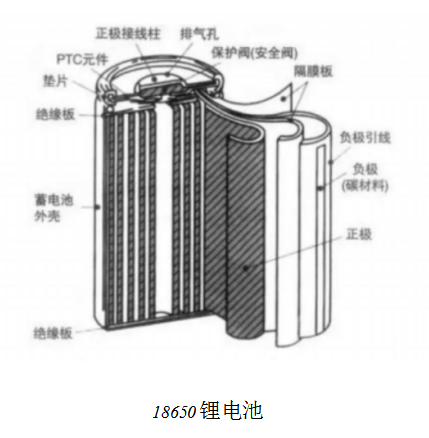

内部结构

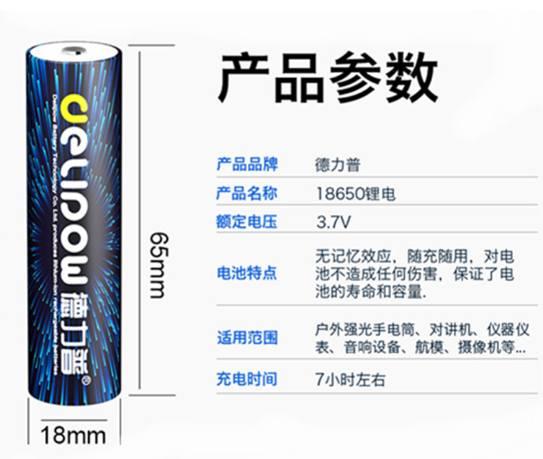

参数
3.4.2.2. 2.2 充电器#

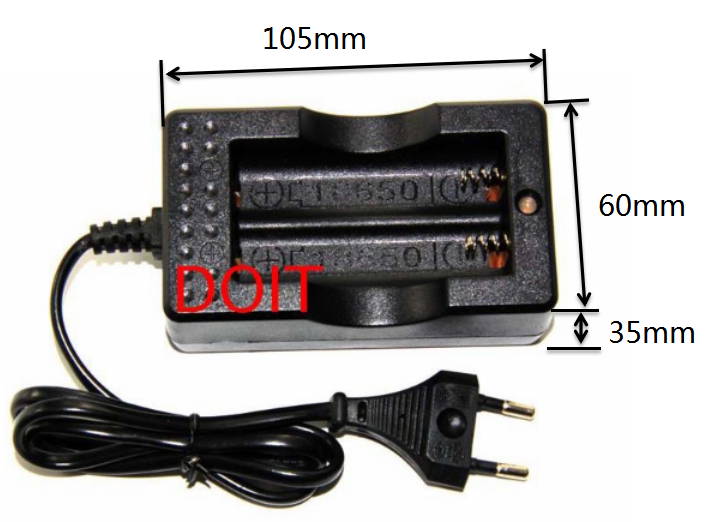

规格尺寸
手动测量，存在少许误差，以实物为准
输入特性：
AC 输入电压：100-240VAC
AC 输入频率： 50/60HZ
输出特性：
输出充电电压： 直流DC4.15~4.25(参考值)
充电特性（以下电气参数的测试环境温度为-10℃～+55℃）
充电电流：直流DC600mA±50mA（参考值）
充电方式：
此充电器在充电过程中保持先恒流再恒压的方式。
充电指示：
未充电时(空载),充电器电源指示灯LED发绿光；
正在充电时，相对应电源指示灯 LED发红光；
当充电完成时，相对应电源指示灯LED发绿光；
3.4.3. 三、电池的工作原理#
锂离子电池的工作原理就是其充放电原理。当对电池充电时，正极上有锂离子生成， 生成的锂离子经过电解液运动到负极。 而作为负极的碳呈层状结构，它有很多微孔， 到达负极的锂离子就嵌入到碳层的微孔中， 嵌入的锂离子越多，充电容量越高。同样道理，当对电池进行放电时（即我们使用电池的过程），嵌在负极碳层中的锂离子脱出，又运动回到正极。回到正极的锂离子越多，放电容量越高。我们通常所说的电池容量指的就是放电容量。不难看出，在锂离子电池的充放电过程中，锂离子处于从正极 → 负极 →正极的运动状态。
一般认为将锂电池的空载电压放到 3.0V 以下就认为电用完了 ( 具体值需要看电池保护板的门限值，比如有低到 2.8V，也有 3.2V 的) 。大部分锂电池放电不能将空载电压放到 3.2V 以下的，否则过度放电会损害电池 ( 一般市场上的锂电池基本都是带保护板才使用的， 因此过度放电还会导致保护板检测不到电池， 从而无法给电池充电 ) 。4.2V 是电池充电的最高限制电压，一般认为将锂电池的空载电压充到 4.2V就认为电充满了，电池充电过程中，电池的电压在 3.7V 逐渐上升到 4.2V，锂电池充电不能将空载电压充到 4.2V 以上的，否则也会损害电池，这就是锂电池特殊的地方。
3.4.4. 四、为什么选择18650电池#
一般来讲，18650电池具有以下优点：
使用范围广
笔记本电脑、对讲机、便携式 DVD，仪器仪表、音响设备、航模、玩具、摄像机、数码照相机等电子设备。
串联
可串联或并联组合成 18650锂电池组。
内阻小
聚合物电芯的内阻较一般液态电芯小， 国产聚合物电芯的内阻甚至可以做到35mΩ 以下，极大的减低了电池的自耗电，延长手机的待机时间，完全可以达到与国际接轨的水平。这种支持大放电电流的聚合物锂电更是遥控模型的理想选择，成为最有希望替代镍氢电池的产品。
没有记忆效应
在充电的时候不用把剩余的电量放空，使用方便
电压高
18650 锂电池的电压一般都在 3.6V、3.8V 和4.2V，远高于镍镉和镍氢电池的 1.2V 电压。
安全性能高
18650 锂电池安全性能高，不爆炸，不燃烧；无毒，无污染，经过 RoHS商标认证；各种安全性能一气呵成，循环次数大于 500次；耐高温性能好， 65 度条件下放电效率达 100%。为防止电池短路现象，18650 锂电池的正负极是分开的。所以它发生短路现象的可能已经降到了极致。 可以加装保护板， 避免电池过充过放，这样还能延长了电池的使用寿命。
受用寿命长
18650 锂电池的使用寿命很长，正常使用时循环寿命可达 500 次以上，是普通电池的两倍以上。
容量大
18650锂电池的容量一般为 1200mah~3600ma之h 间，而一般电池容量只有 800左右，如果组合起 18650锂电池来成 18650锂电池组， 那 18650 锂电池组是随随便便都可以突破 5000mah的。
3.4.5. 五、 常见问题解答#
Q：过渡放电和过渡充电会造成什么样的后果？
A：锂离子电池过度充放电会对正负极造成永久性损坏。 过度放电导致负极碳片层结构出现塌陷， 而塌陷会造成充电过程中锂离子无法插入； 过度充电使过多的锂离子嵌入负极碳结构，而造成其中部分锂离子再也无法释放出来。
