T300坦克小车安装说明 from SZDOIT

1.3.5. T300坦克小车安装说明

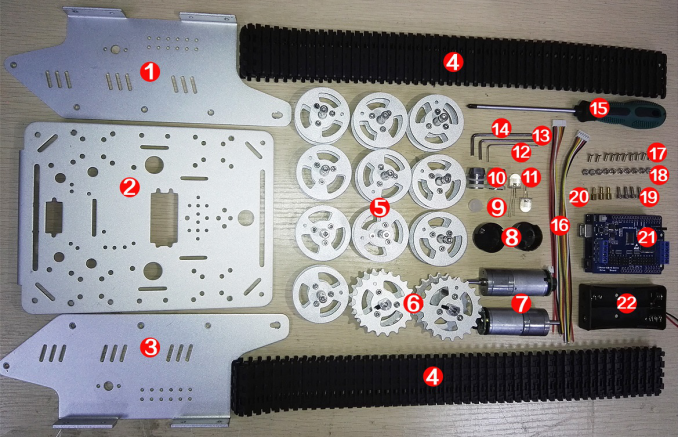

1.3.5.1. 1 物料清单

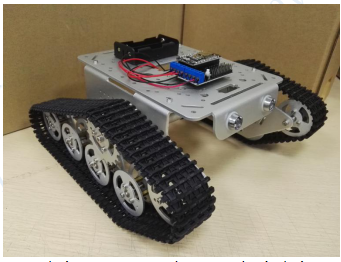

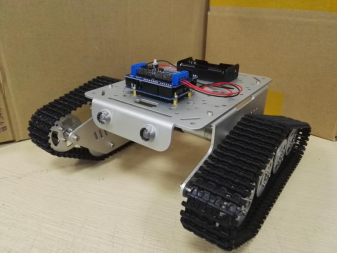

WiFi小车ESPDuino版-T300坦克小车 WiFi小车NodeMCU版-T300坦克小车

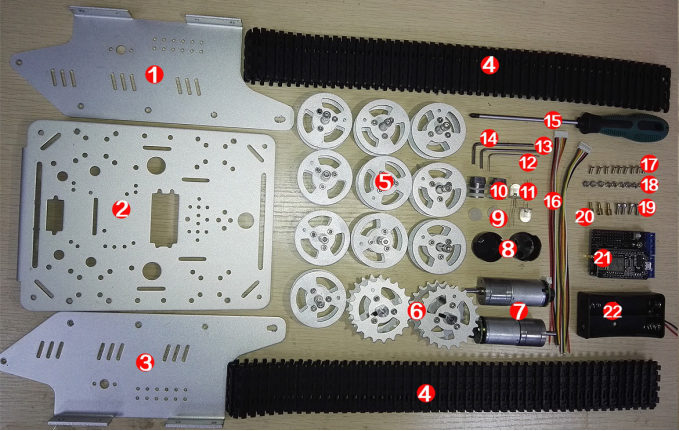

1.3.5.1.1. A：—- ESPDuino版：

说明：

序号	名称	数量		序号	名称	数量
1	侧板（右）	1		12	M2扳手	1
2	底盘	1	13	M3扳手	1
3	侧板（左）	1	14	M4扳手	1
4	大塑料履带	2	15	螺丝刀	1
5	（大）金属承重轮	6	16	电机线	2
6	（大）金属驱动轮	2	17	M3*8平头螺丝	10
7	9V 带码盘电机	2	18	M3螺母	10
8	电机后盖	2	19	M3 内六角螺丝	4
9	塞子	2	20	支撑柱	4
10	灯罩	2	21	视频小车ESPDuino版套件	1
11	车LED灯	2		22	18650电池盒	1

1.3.5.1.2. B：—- NodeMCU版：

说明：

序号	名称	数量		序号	名称	数量
1	侧板（右）	1		12	M2扳手	1
2	底盘	1	13	M3扳手	1
3	侧板（左）	1	14	M4扳手	1
4	大塑料履带	2	15	螺丝刀	1
5	（大）金属承重轮	6	16	电机线	2
6	（大）金属驱动轮	2	17	M3*8平头螺丝	9
7	9V 带码盘电机	2	18	M3螺母	9
8	电机后盖	2	19	M3 内六角螺丝	4
9	塞子	2	20	支撑柱	3
10	灯罩	2	21	视频小车NodeMCU版套件	1
11	车LED灯	2		22	18650电池盒	1

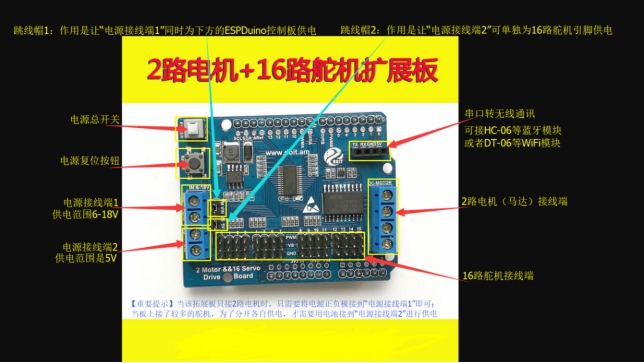

1.3.5.2. 2 主控板介绍

1.3.5.2.1. A：—- ESPDuino版

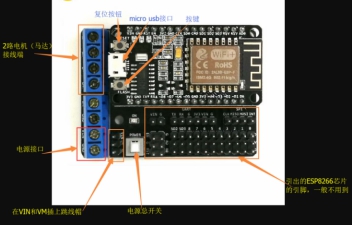

1.3.5.2.2. B：—- NodeMCU版

1.3.5.3. 3 组装

1.3.5.3.1. 1)组装车子

1.3.5.3.1.1. 步骤1：轮子安装到侧板

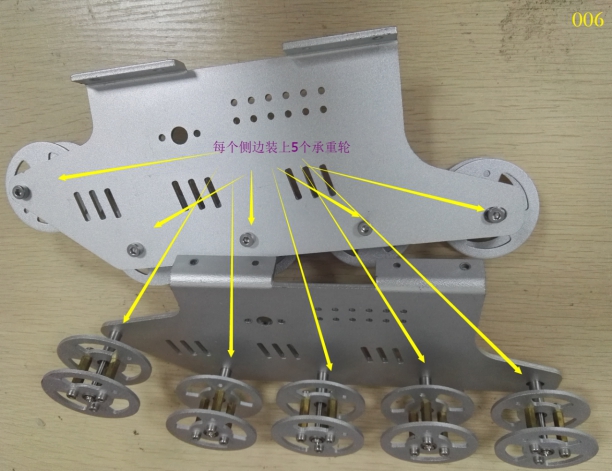

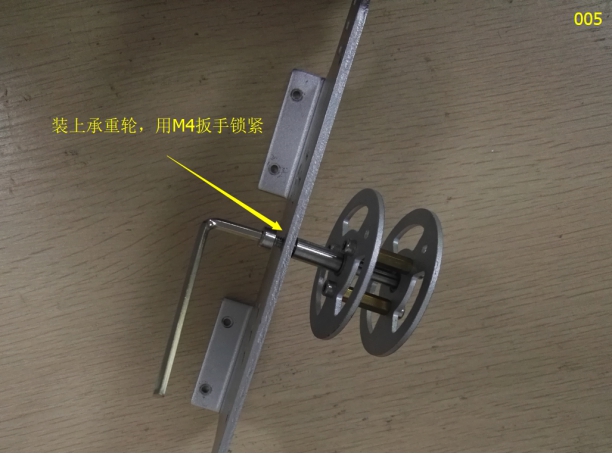

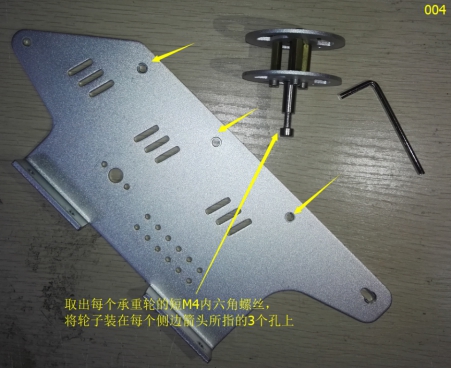

① 装承重轮

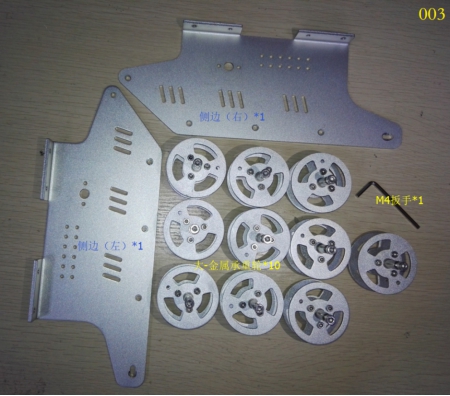

清单：

组装：

② 装驱动轮

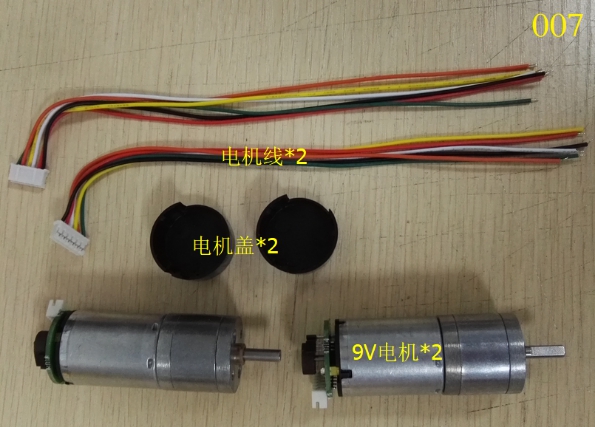

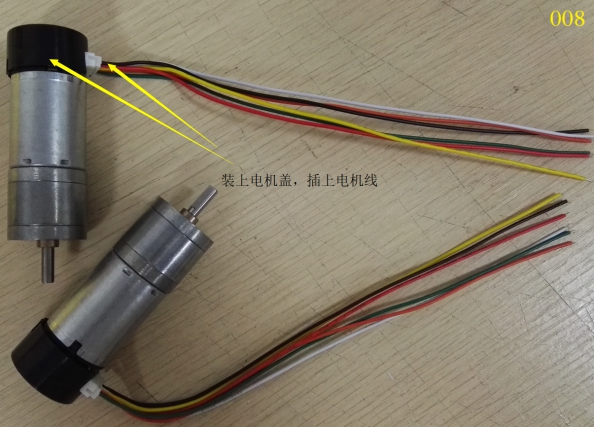

a． 组装电机线

清单：

组装：

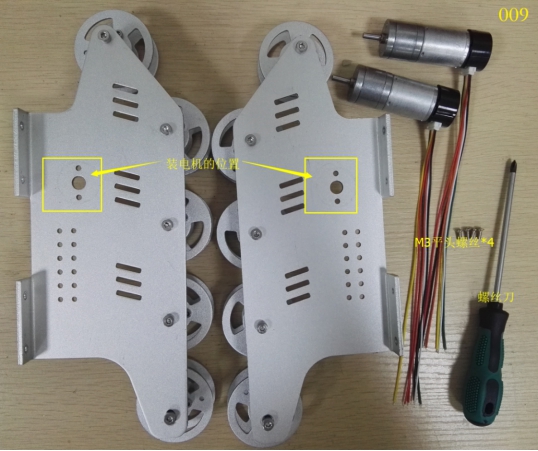

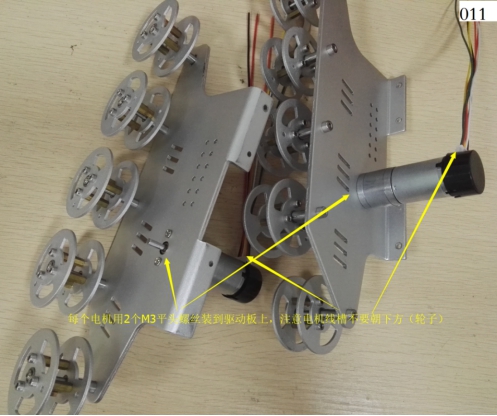

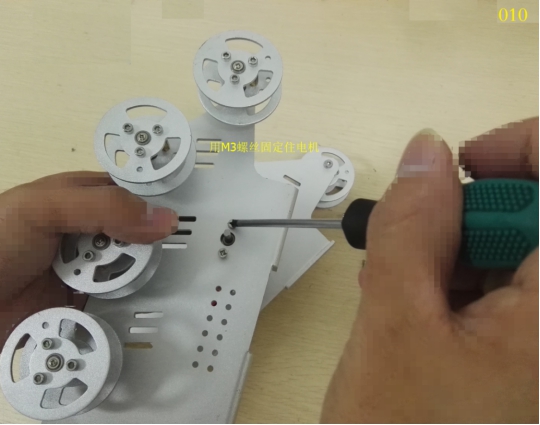

b． 电机装到侧板

清单：

组装：

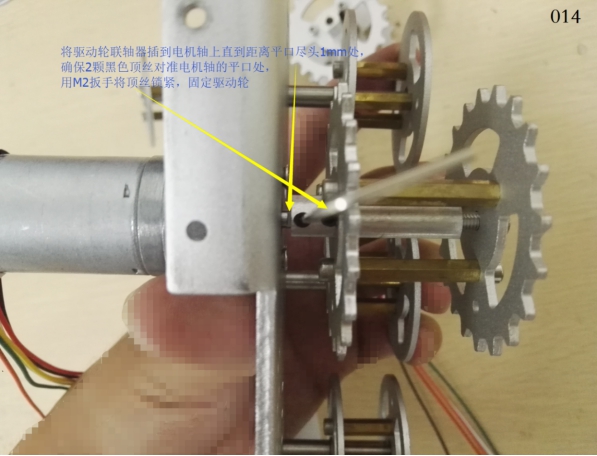

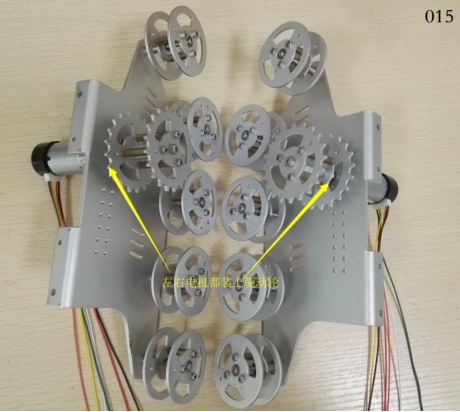

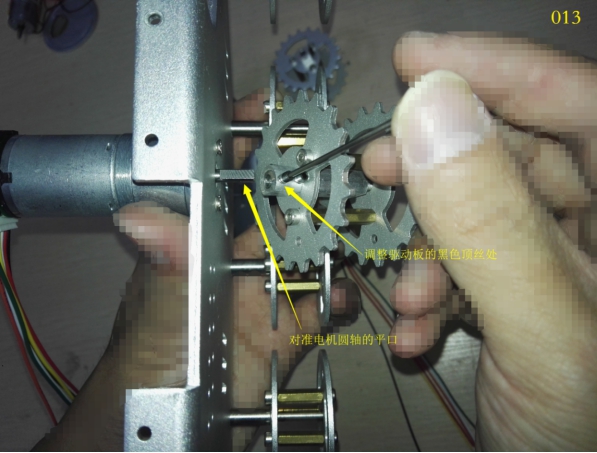

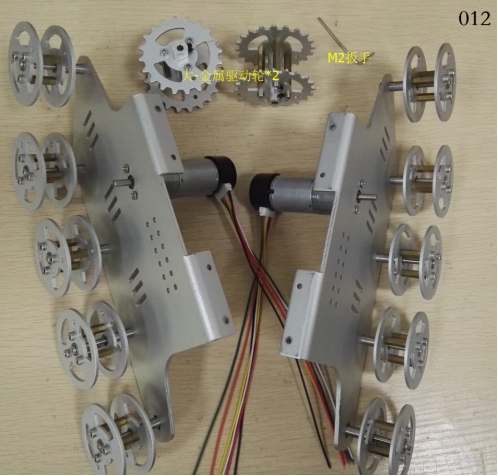

c． 装驱动轮

清单：

组装：

1.3.5.3.1.2. 步骤2：侧板安装到底盘

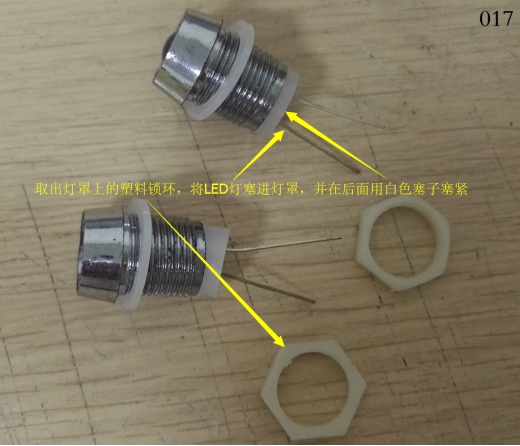

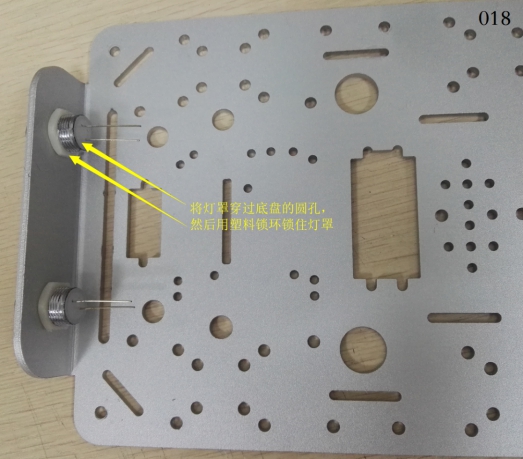

① 底盘装上车头LED灯

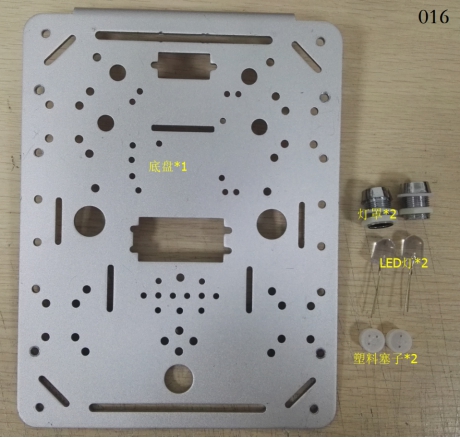

a． 清单

b． 组装

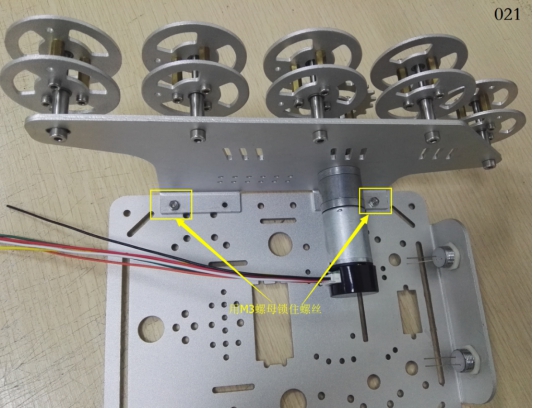

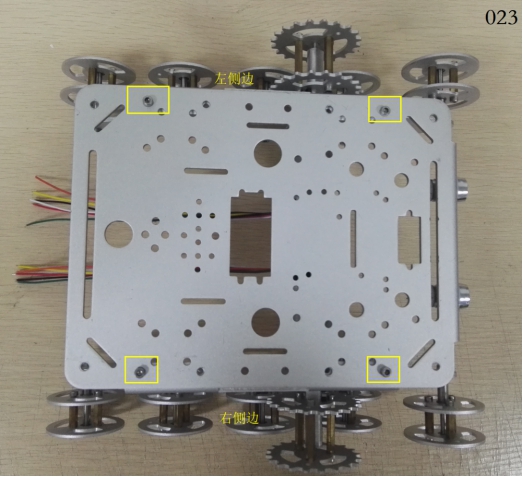

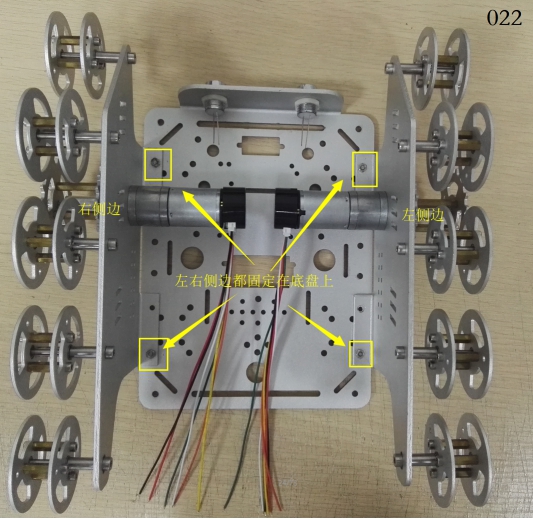

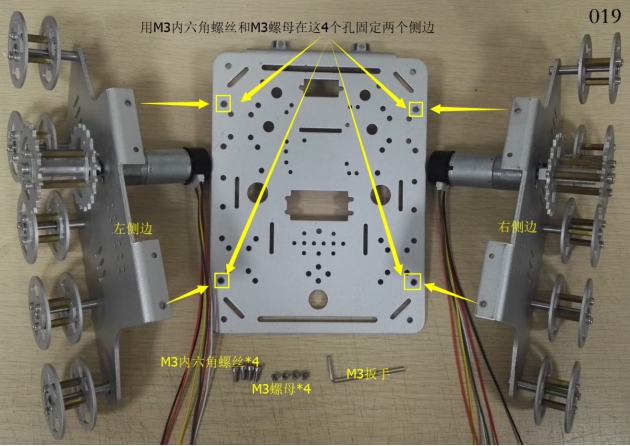

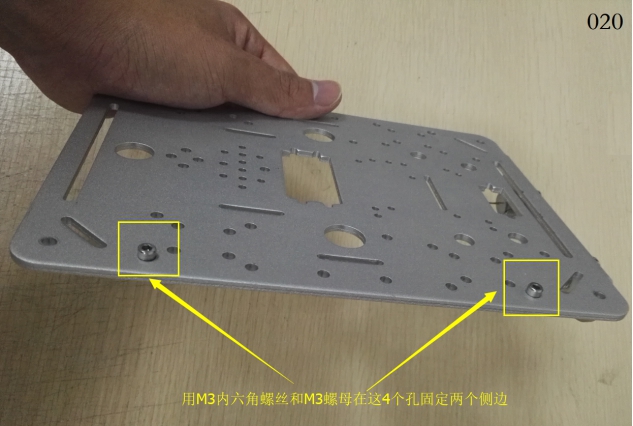

② 底盘装上两边侧板

a． 清单

b． 组装

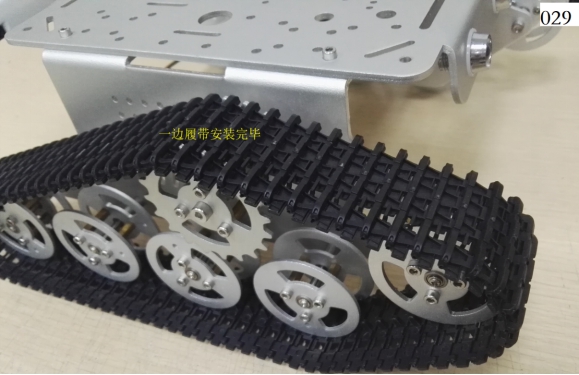

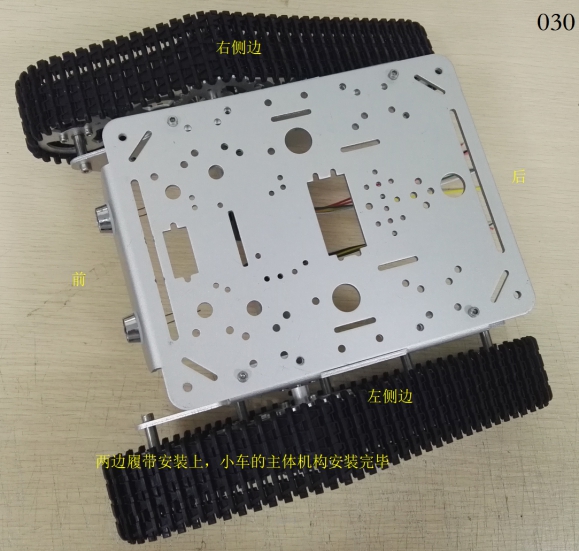

1.3.5.3.1.3. 步骤3：安装履带

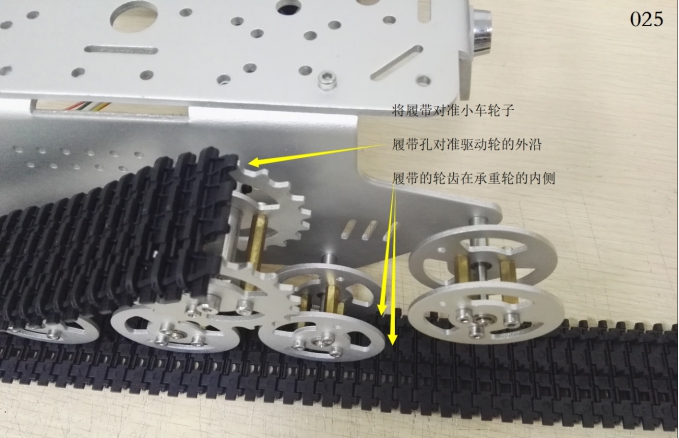

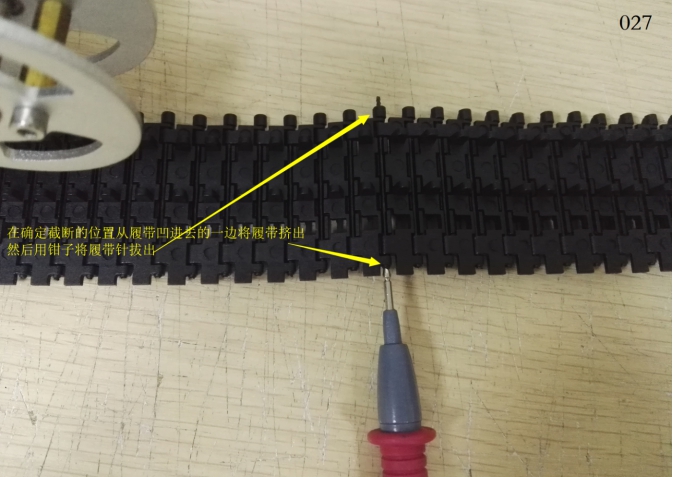

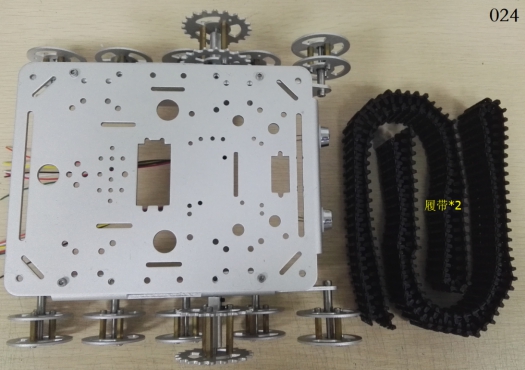

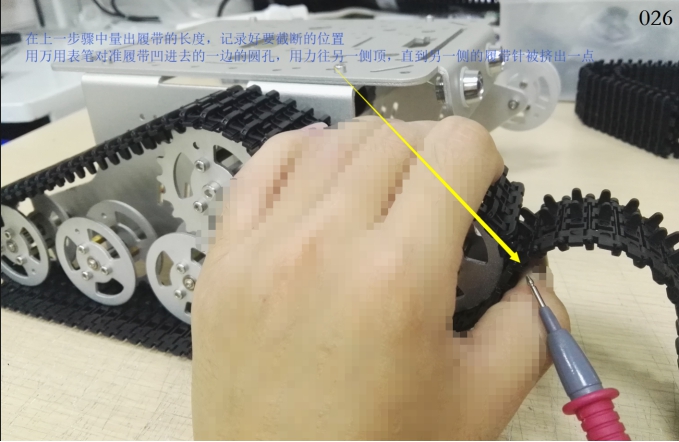

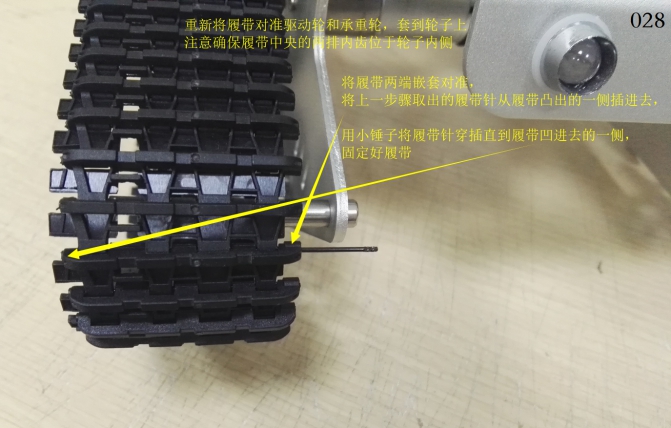

① 装上塑料履带

清单：

组装：

1.3.5.3.2. 2)安装控制板和电路接线

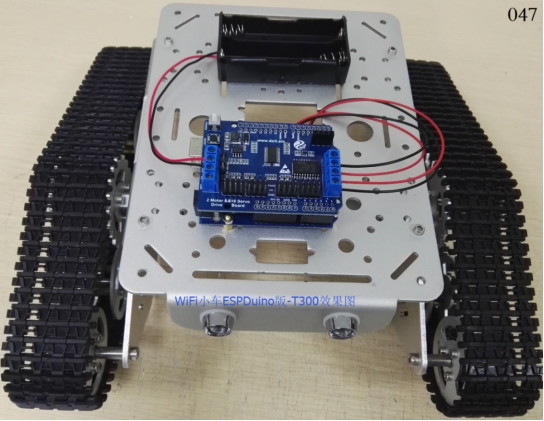

1.3.5.3.2.1. A：—-ESPDuino版

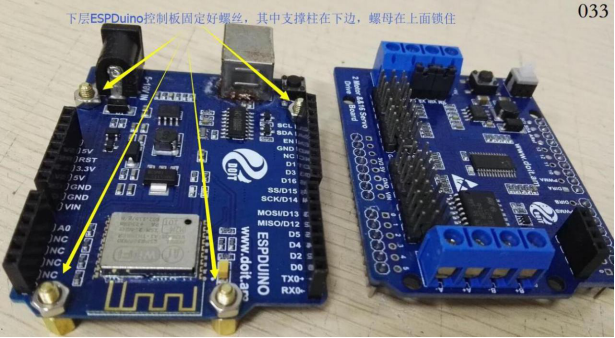

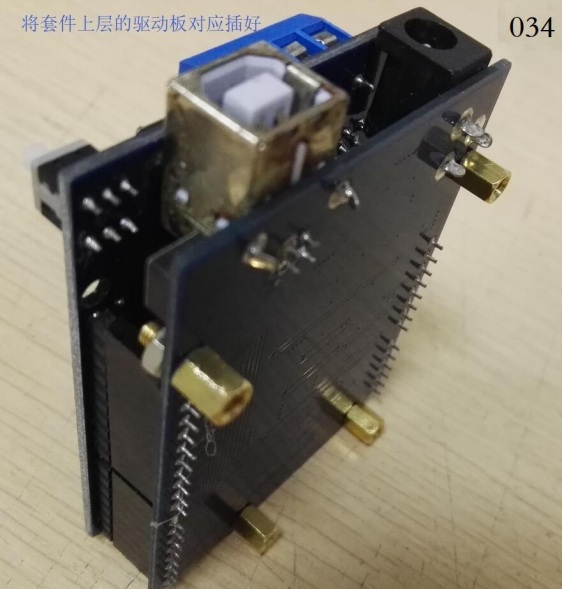

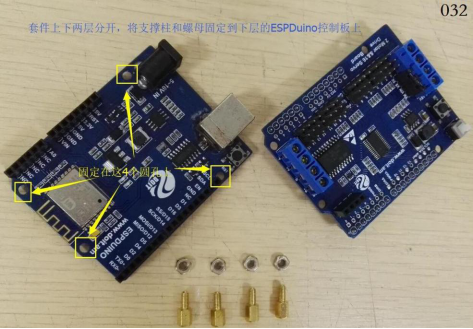

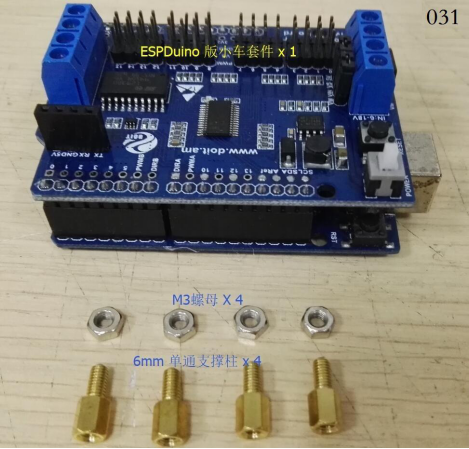

① 组装控制板

清单：

组装：

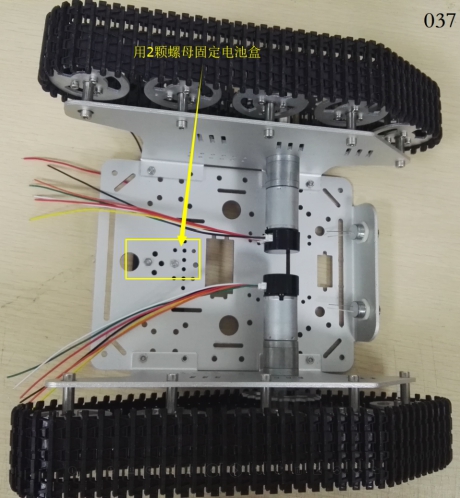

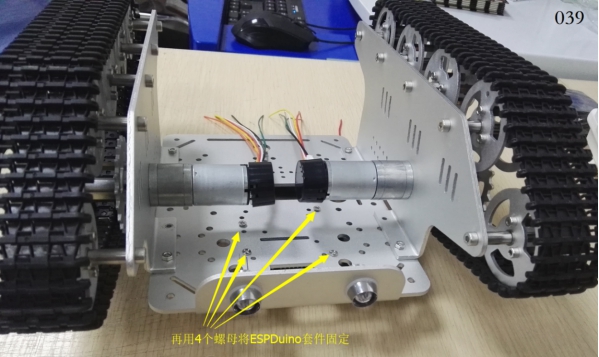

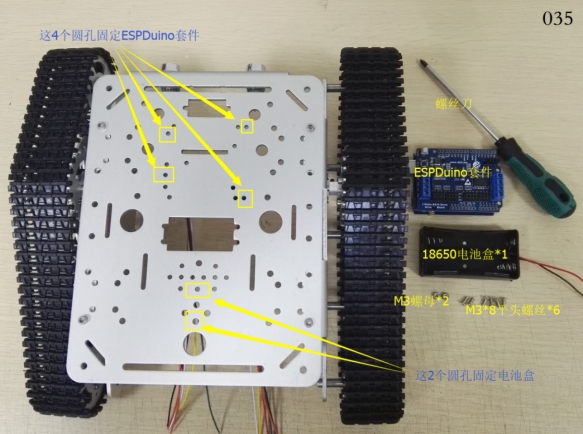

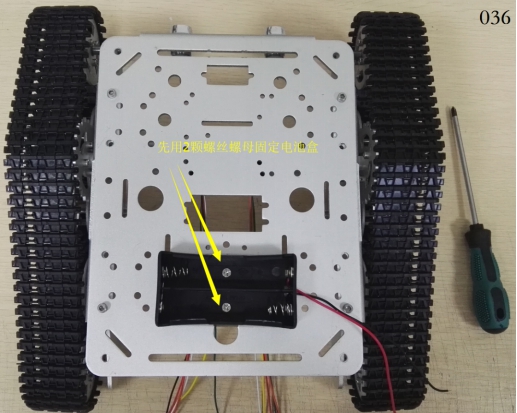

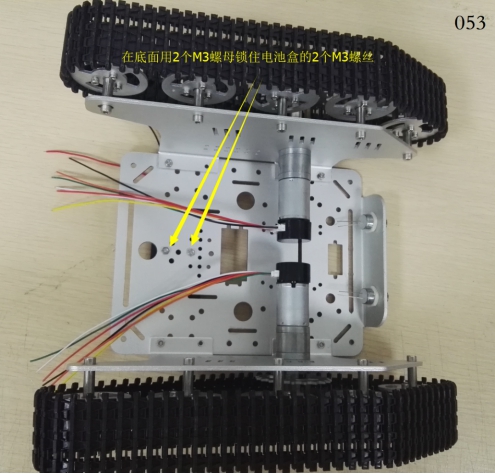

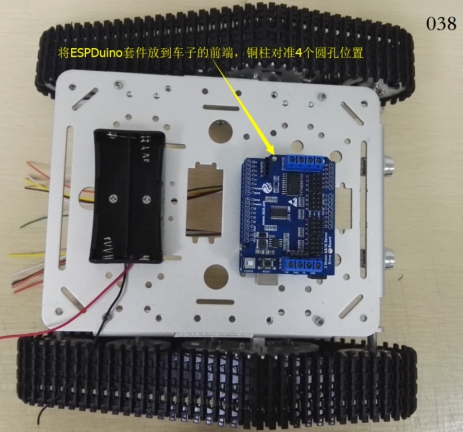

② 安装主控板和电池盒

清单：

组装：

③ 电路接线

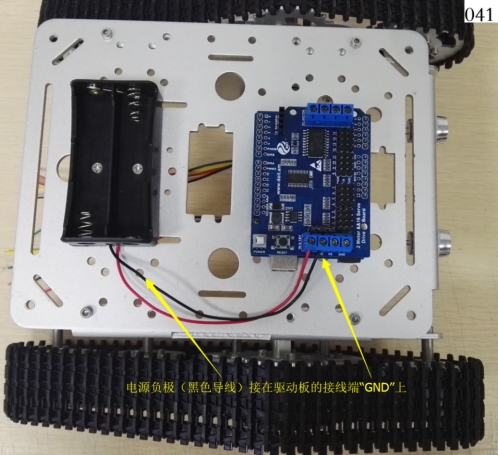

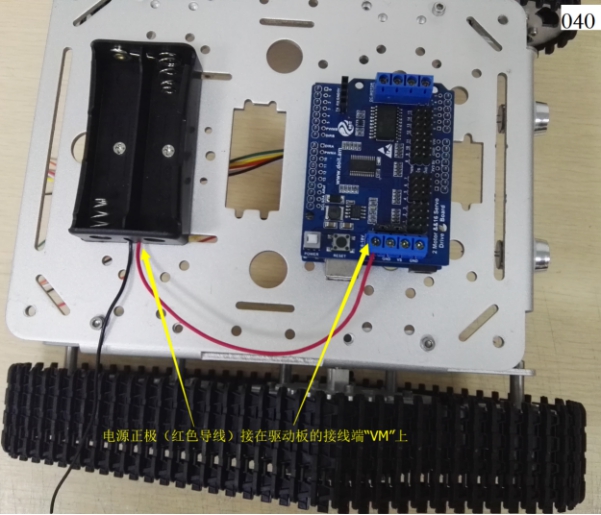

a接电源线

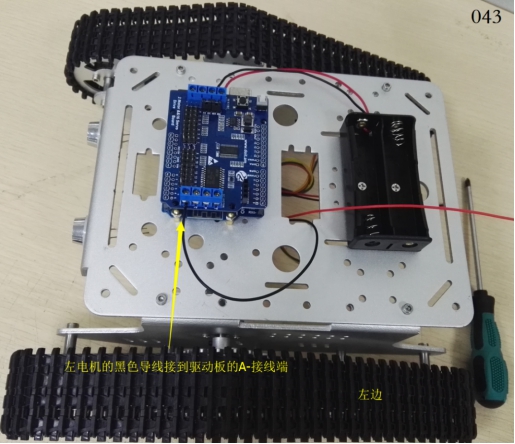

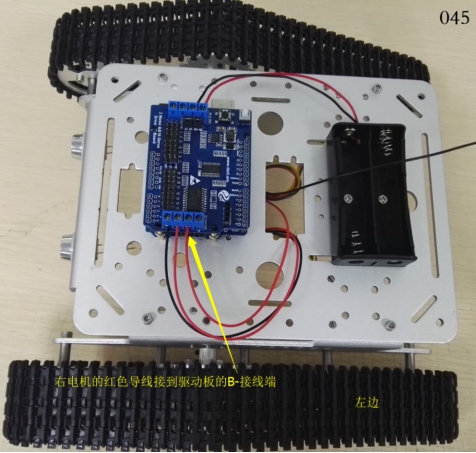

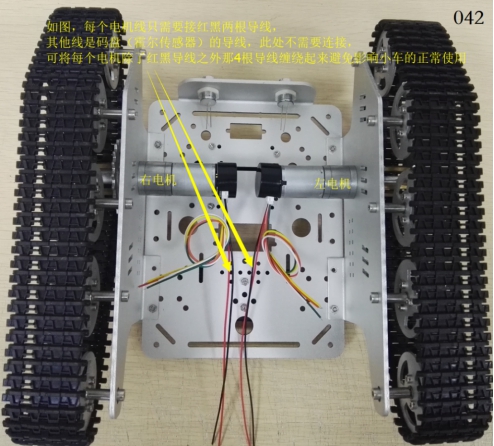

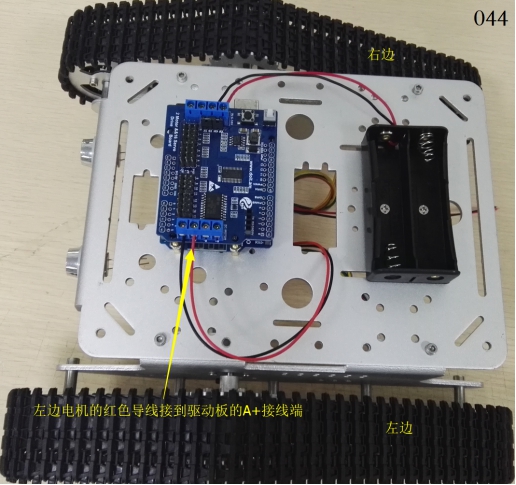

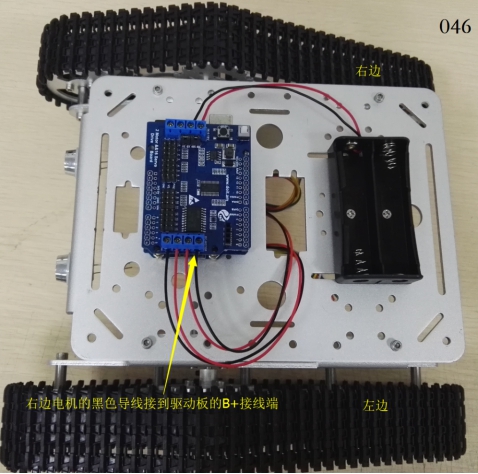

b接电机线

1.3.5.3.2.2. B：—-NodeMCU版

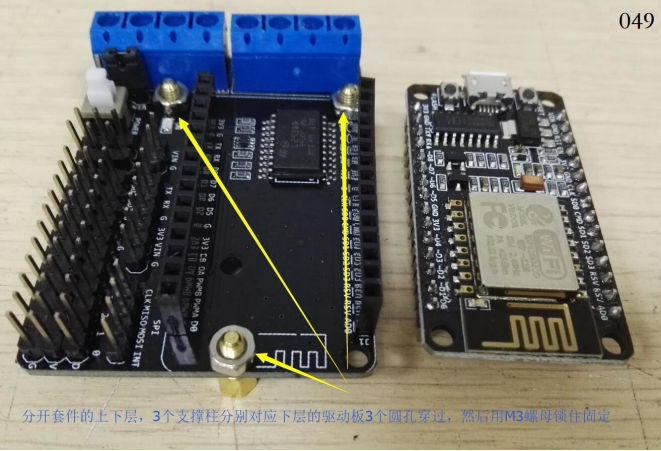

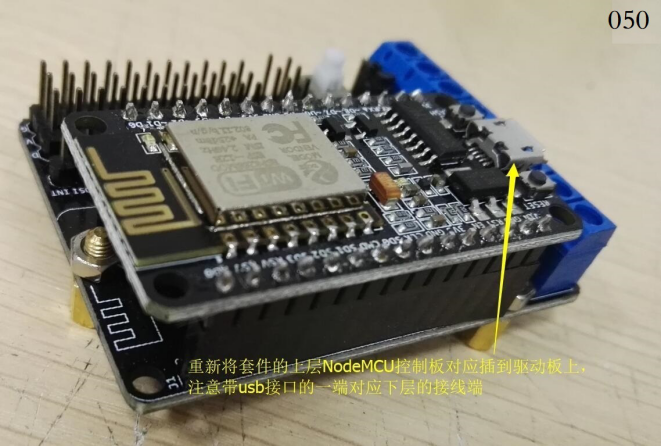

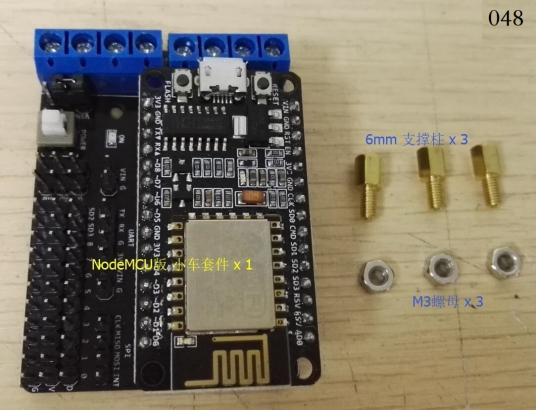

① 组装控制板

清单：

组装：

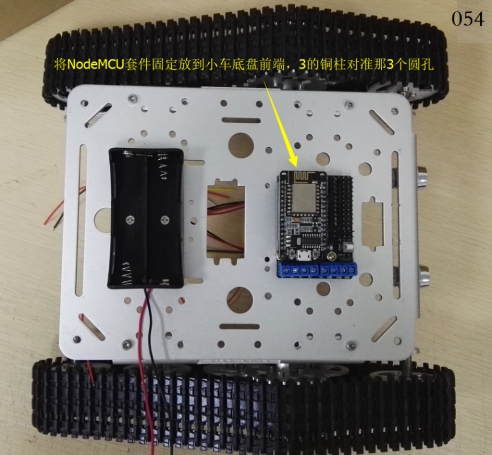

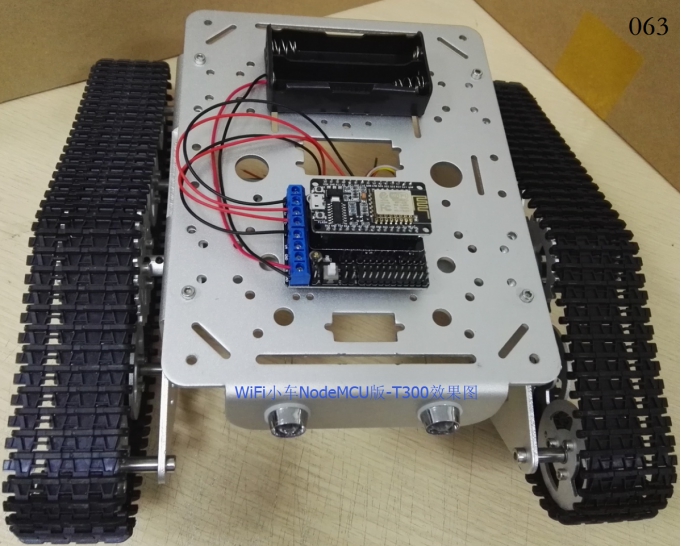

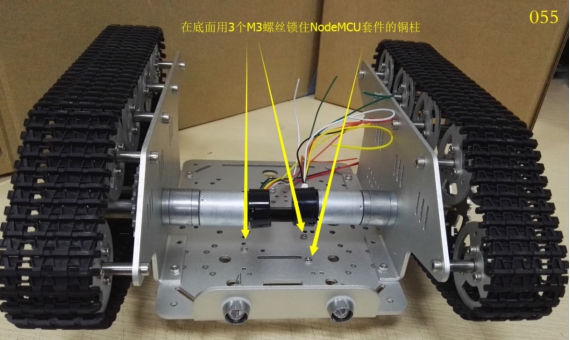

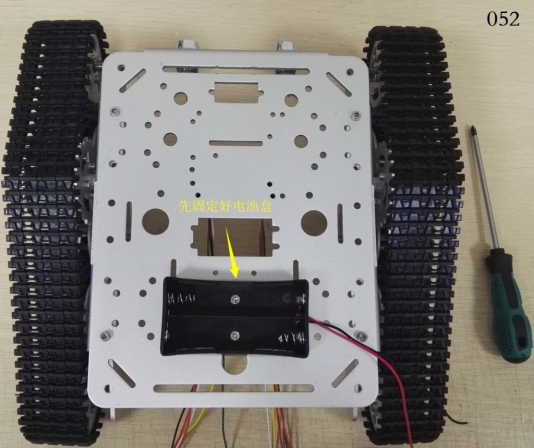

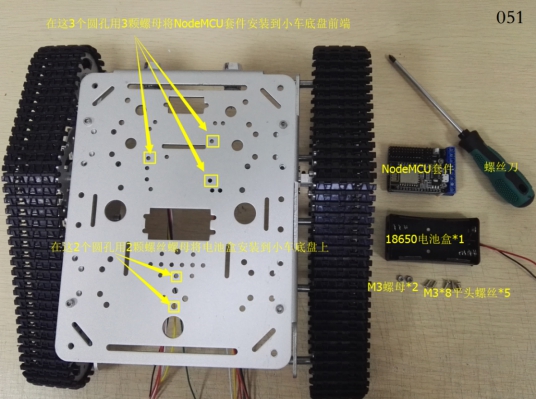

② 安装主控板和电池盒

清单：

组装：

③ 电路接线

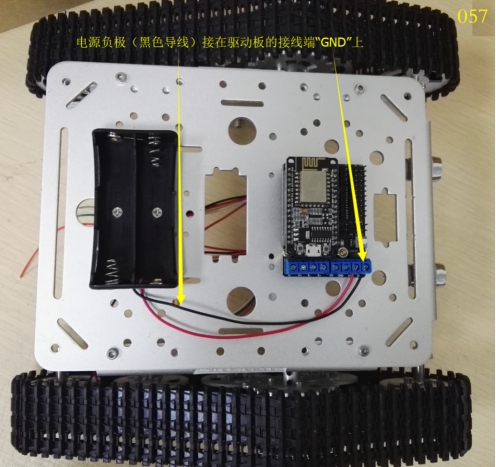

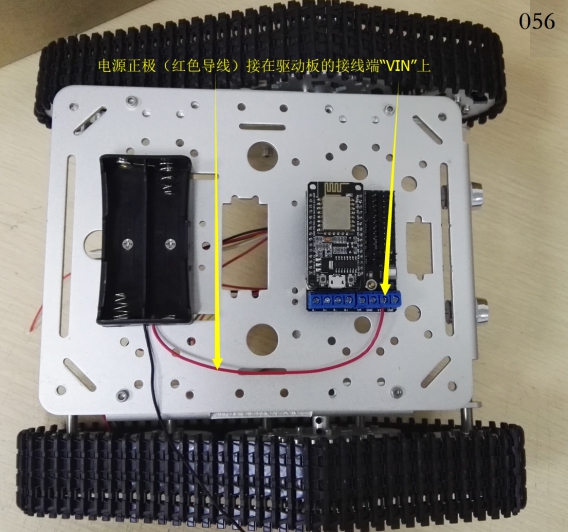

a接电源线：

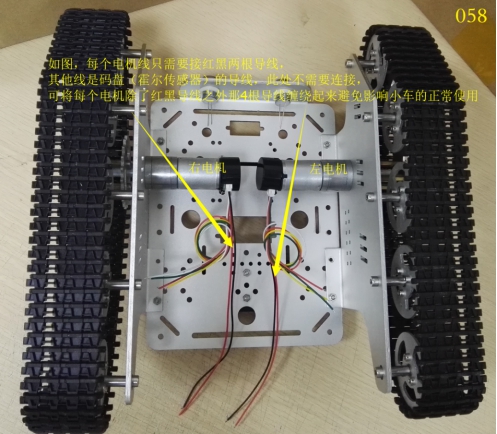

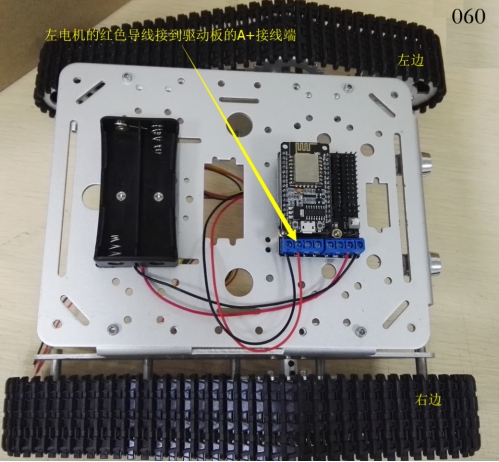

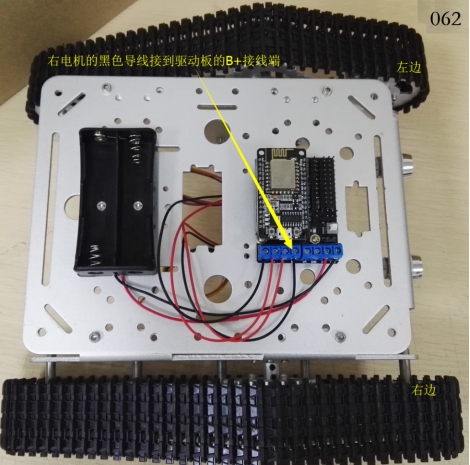

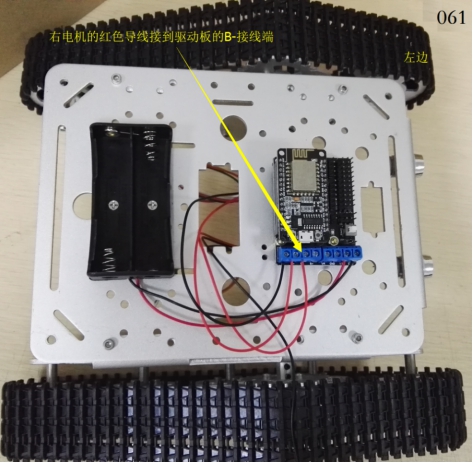

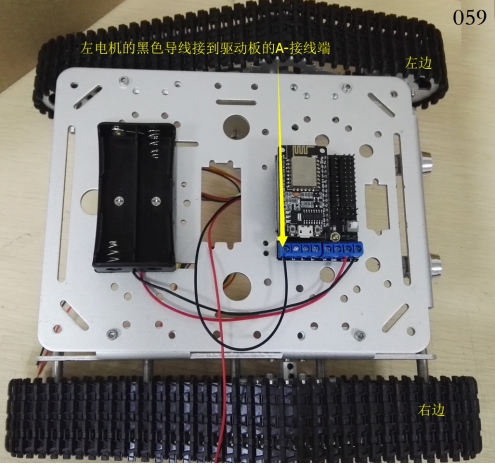

b接电机线：

1.3.5.4. 更多资源，请关注公众号！
