5.4.2. DMP-P1模块数据手册#
5.4.2.1. 一.产品基本参数#
DMP-P1模块核心处理器采用工业级芯片ESP8285。该芯片在较小尺寸封装中集成了增强版的Tensilica’s L106钻石系列32-bit内核处理器。ESP8285拥有完整的Wi-Fi网络功能，可以脱离控制器独立使用，其内置的高速缓冲存储器大大提供了CPU性能。
DMP-P1模块支持标准的IEEE802.11 b/g/n/e/i协议以及完整的TCP/IP协议栈。
DMP-P1模块采用内置Flash，可以使得芯片工作于-40℃-125℃。
DMP-P1模块内置继电器控制算法，可以使得其外部IO控制继电器。
DMP-P1模块内置DoHome云服务，可以使用DoHome系列APP控制开关。
DMP-P1模块内置厂测程序，可以使得工厂快速生产测试。

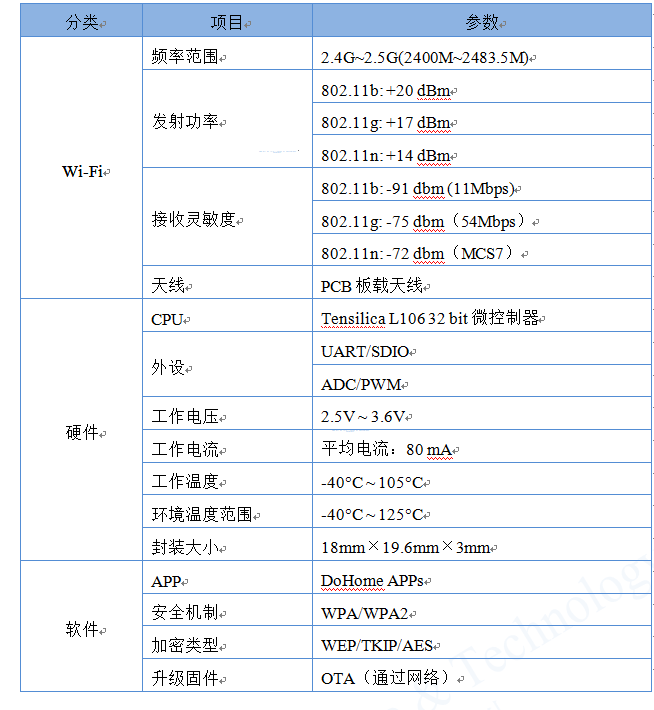

模块主要技术参数如下：
5.4.2.2. 二. 接口定义#
5.4.2.2.1. DMP-P1接口定义如下图所示。#
5.4.2.2.2. 模块的引脚定义如下表所示。#
序号 |
Pin脚名称 |
类型 |
功能说明 |
|---|---|---|---|
1 |
IO16 |
I/O |
GPIO16 |
2,15 |
GND |
P |
GND |
3,18 |
IO0 |
O |
GPIO0; SPI_CS2; |
4,14 |
VCC |
P |
模块电源：3.3V/250mA |
5 |
P3 |
I/O |
第三路开关控制IO |
6 |
NET |
I/O |
配网开关按钮 |
7 |
P4 |
I/O |
第四路开关控制IO |
8 |
LED |
I/O |
状态指示IO，快闪：等待配网；慢闪：无网络；常亮：打开；长灭：关闭 |
9,17 |
RX0 |
I/O |
GPIO3; 可⽤作烧写 Flash 时 UART Rx |
10 |
P1 |
I/O |
第一路开关控制IO |
11,16 |
TX0 |
I/O |
GPIO1; 可⽤作烧写 Flash 时 UART Tx |
12 |
P2 |
I/O |
第二路开关控制IO |
13 |
RST |
I/O |
外部重置信号（低电平有效）, 复位模块; 模块内部已接上拉电阻 |

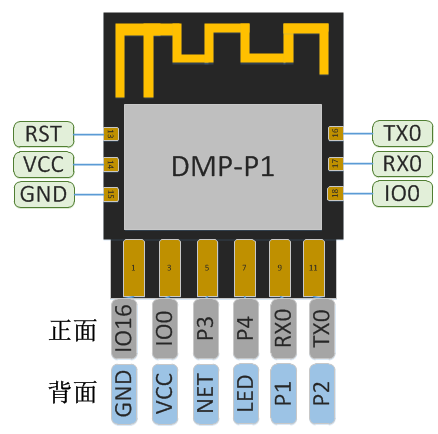

5.4.2.2.3. 模块的外观及尺寸如下所示。#
5.4.2.3. 三.应用说明#

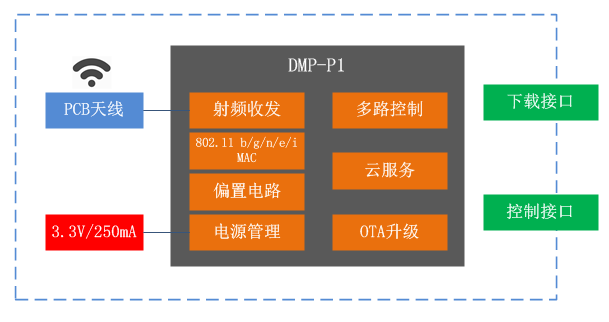

基于DMP-P1的硬件最小系统图为：
DMP-P1支持的软件包括DoHome 系列APP，IOS市场和各大Android市场均可搜索获得。
DMP-P1目前已经支持的智能音箱包括Amazon Alexa、Google Assistant、天猫精灵、京东叮咚、小爱同学、小度智能等。其使用说明参见APP中详细说明。

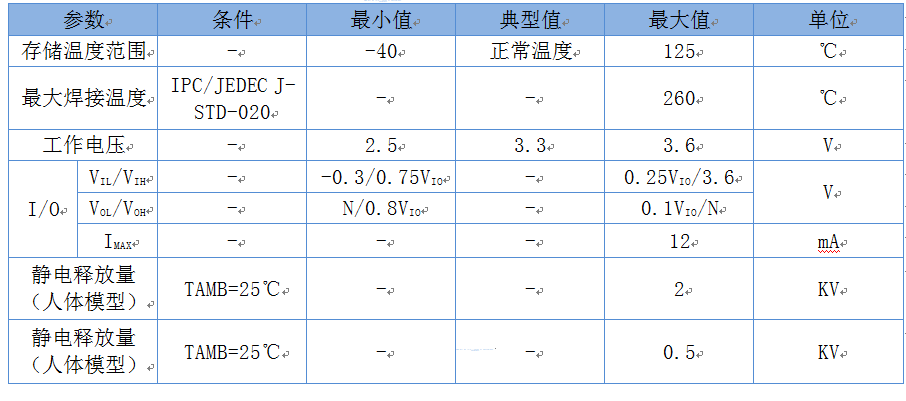

5.4.2.4. 四. 电气特性#
5.4.2.5. 五. 功耗#
参数 |
最小值 |
典型值 |
最大值 |
单位 |
|---|---|---|---|---|
Tx802.11b, CCK 11Mbps, POUT=+17dBm |
- |
170 |
- |
mA |
Tx802.11g, OFDM 54 Mbps, POUT =+15dBm |
- |
140 |
- |
mA |
Tx802.11n,MCS7,POUT =+13dBm |
- |
120 |
- |
mA |
Rx 802.11b，1024 Bytes包⻓，-80dBm |
- |
50 |
- |
mA |
Rx 802.11g，1024 Bytes包⻓，-70dBm |
- |
56 |
- |
mA |
Rx 802.11n，1024 Bytes包⻓，-65dBm |
- |
56 |
- |
mA |
Modem-sleep |
- |
15 |
- |
mA |
Light-sleep |
- |
0.9 |
- |
mA |
Deep-sleep |
- |
20 |
- |
μA |
关闭 |
- |
0.5 |
- |
μA |
5.4.2.6. 六. Wi-Fi射频特征#

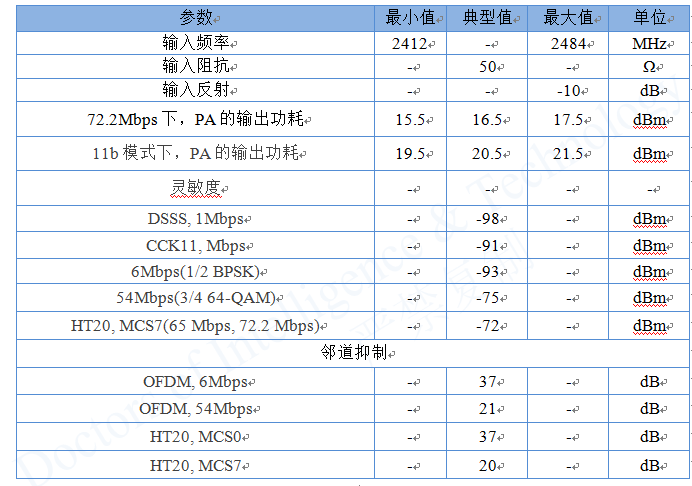

下表中数据是在室内温度下，电压为3.3V和1.1V时分别测得。
