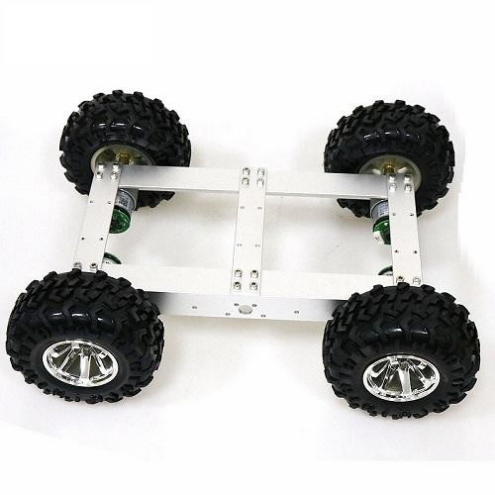

C4 4WD智能小车底盘安装说明 from SZDOIT

1.1.1. C4 4WD智能小车底盘安装说明

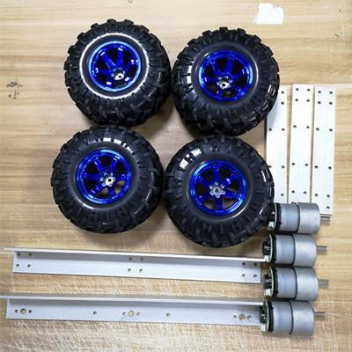

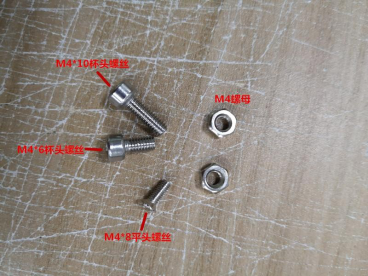

1.1.1.1. 一、材料清单:

1.1.1.2. 二、安装步骤 :

1.1.1.2.1. 1、组装车架 :

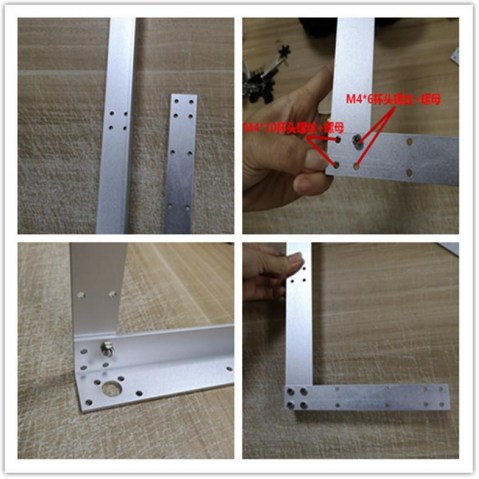

1. 取一长一短两根支架。并将两根支架对孔固定，并用图中所示螺丝和螺母固定（内侧如果使用 M4*10 螺母固定，将无法安装电机）。

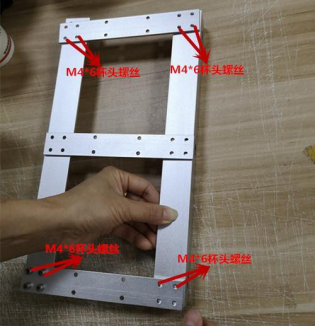

2. 依次将剩下的一长两短支架如图安装。注意螺丝。

1.1.1.2.2. 2、安装电机

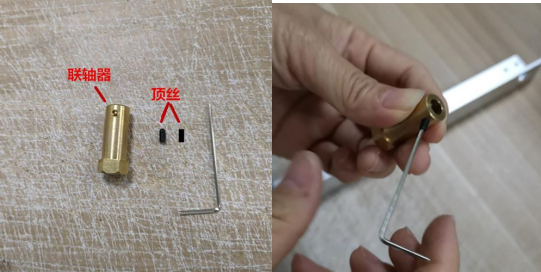

1. 取联轴器和顶丝。将顶丝拧进联轴器两侧（不需要拧紧）

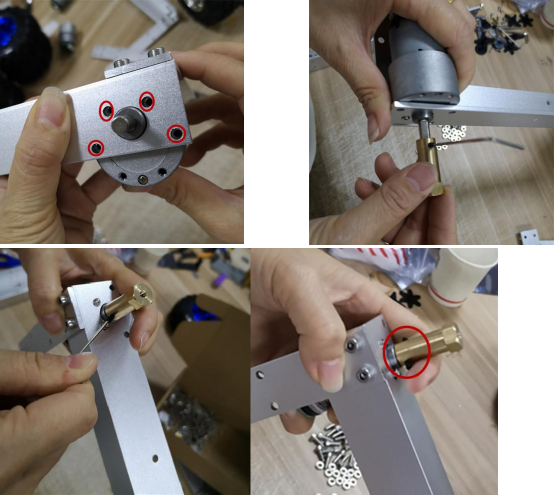

2. 将电机安装在支架的电机安装孔，用 M3*6 平头螺丝固定。并将安装了顶丝的联轴器安装到电机轴上。拧紧顶丝。

1.1.1.2.3. 3、安装车轮

取一个车轮。将车轮安装在联轴器上，并用 M4*10 杯头螺丝锁紧。其它四个轮子安装方法一样。
