7.1.1. BL602/BL604数据数据手册#

BL602/BL604 是一款 Wi-Fi + BLE 组合的芯片组,用于低功耗和高性能应用开发。

无线子系统包含 2.4G 无线电,Wi-Fi 802.11b/g/n 和 BLE 5.0 基带/MAC 设计。微控制器子系统包含一个低功耗的 32位 RISC CPU,高速缓存和存储器。电源管理单元控制低功耗模式。此外,还支持各种安全性能。

外围接口包括 SDIO,SPI,UART,I2C,IR remote,PWM,ADC,DAC,PIR 和 GPIO。

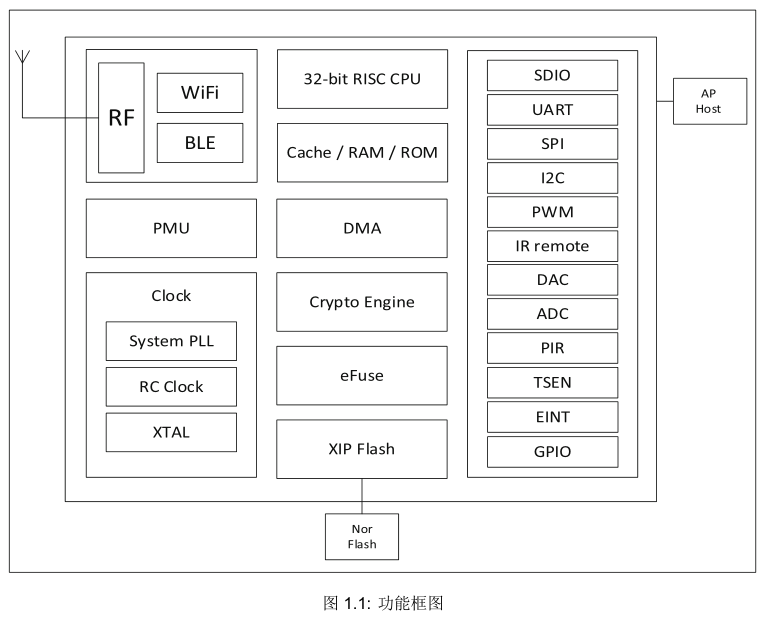

image-20201119144259627

7.1.1.1. 1.1 无线#

• 2.4GHz 射频收发器

• Wi-Fi802.11 b/g/n

• Bluetooth® 低能耗 5.0

支持 BLE 5.0 通道选择# 2

不支持 2M PHY /编码 PHY / ADV 扩展

• Wi-Fi 20MHz 带宽

• Wi-Fi 安全 WPS/WEP/WPA/WPA2 Personal/WPA2 Enterprise/WPA3

• STA,SoftAP 和嗅探器模式

• 支持多个云连接

• BLE 协助实现 Wi-Fi 快速连接

• Wi-Fi 和 BLE 共存

• 集成 balun,PA/LNA

7.1.1.2. 1.2 MCU 子系统#

• 带 FPU(浮点单元)的 32 位 RISC CPU

• 一级缓存

• 一个 RTC 计时器一年更新

• 两个 32 位通用定时器

• 四个 DMA 通道

• DFS(动态频率缩放)从 1MHz 到 192MHz

• JTAG 开发支持

• XIP QSPI Flash 具有硬件加密支持

7.1.1.3. 1.3 内存#

• 276KB RAM

• 128KB ROM

• 1Kb eFuse

• 嵌入式 Flash 闪存 (选配)

7.1.1.4. 1.4 安全机制#

• 安全启动

• 安全调试端口

• QSPI Flash 即时 AES 解密(OTFAD)- AES - 128,CTR 模式

• 支持 AES 128/192/256 位加密引擎

• 支持 SHA-1/224/256

• 真实随机数发生器 (TRNG)

• 公钥加速器 (PKA)

7.1.1.5. 1.5 外设#

• 一个 SDIO2.0 从

• 一个 SPI 主/从

• 两个 UART

• 一个 I2C 主/从

• 五个 PWM 通道

• 10-bit 通用 DAC

• 12-bit 通用 ADC

• 两个通用模拟比较器(ACOMP)

• PIR(被动红外)检测

• IR 远程硬件加速器

• 16 或 23 个 GPIO

7.1.1.6. 1.6 电源管理模式#

• 关闭

• 休眠(灵活模式)

• 掉电睡眠(灵活模式)

• 正常运作

7.1.1.7. 1.7 时钟架构#

• 支持外部晶振频率 24/32/38.4/40/MHz

• 内部 RC 32KHz 振荡器

• 内部 RC 32MHz 振荡器

• 内部系统 PLL

7.1.1.8. 2 功能描述#

BL602/BL604 主要功能描述如下:

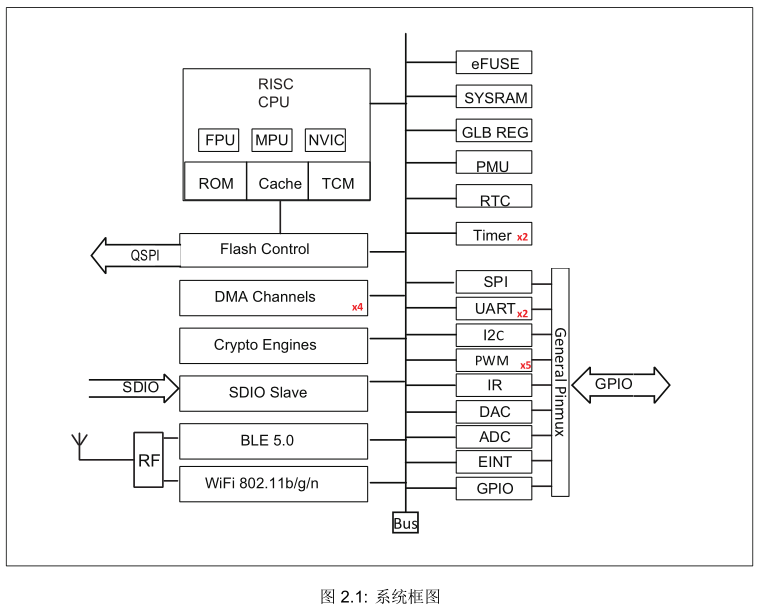

image-20201119144634152

7.1.1.8.1. 2.1 CPU#

BL602/BL604 32-bit RISC CPU 包含用于 32 位单精度算术的 FPU(浮点单元),三级流水线(IF,EXE,WB),压缩的 16 位和 32 位指令集,包含 4 个硬件可编程断点的标准 JTAG 调试器端口,包含 64 个中断和 16 个中断级别/优先级的中断控制器,用于低延迟中断处理。时钟频率高达 192MHz,可以动态配置用来更改时钟频率,进入省电模式以实现低功耗。

WiFi/BLE 堆栈和应用程序均在单个 32-bit RISC CPU 上运行,用来实现简单和超低功耗的应用程序。CPU 性能约 1.46DMIPS / MHz;3.1 CoreMark / MHz。

7.1.1.8.2. 2.2 缓存#

BL602/BL604 的缓存提高了 CPU 访问外部存储器的效能。高速缓存可以部分或全部配置为 TCM(紧密耦合内存)。

7.1.1.8.3. 2.3 内存#

BL602/BL604 存储器包括:片上零延迟 SRAM 存储器,只读存储器,一次写入存储器,嵌入式闪存(可选)。

7.1.1.8.4. 2.4 DMA 控制器#

BL602/BL604 DMA(直接存储器访问)控制器具有四个专用通道,用于管理外设和存储器之间的数据传输,以提高CPU /总线效率。DMA 有三种主要的传输类型,内存到内存,内存到外设以及外设到内存三种模式。DMA 还支持 LLI(链接列表项)功能,该链表由一系列链接列表预定义了多个传输,然后硬件会根据每个 LLI 的大小和地址自动完成所有传输。

DMA 支持的外设包括 UART,I2C,SPI,ADC 和 DAC。

7.1.1.8.5. 2.5 总线结构#

BL602/BL604 总线连接与地址访问总结如下:

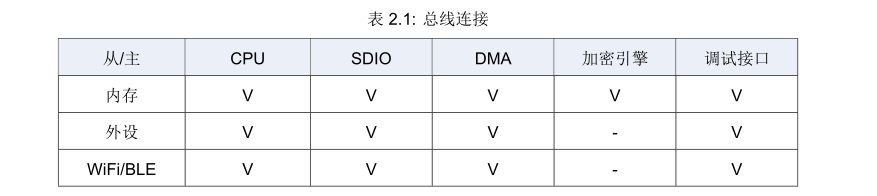

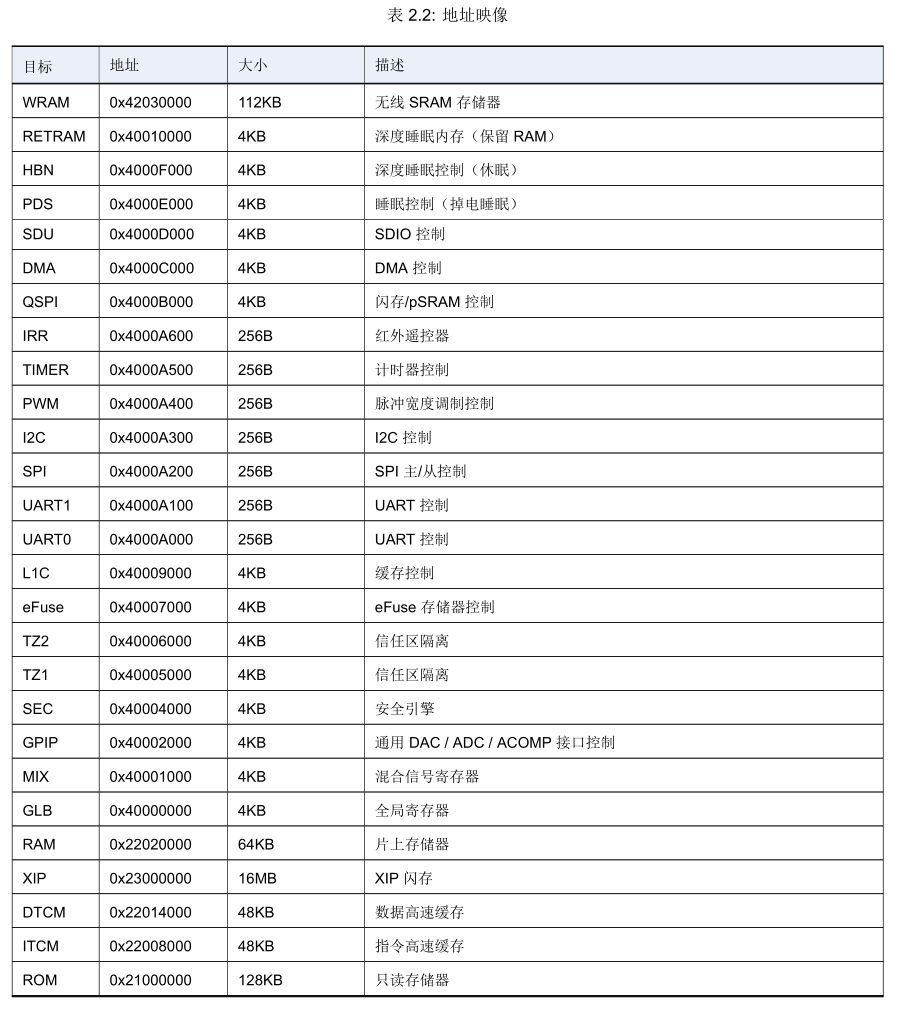

image-20201119144859911


7.1.1.8.6. 2.6 中断#

BL602/BL604 支持内部 RTC 时钟唤醒、外部中断唤醒,以达到低功耗睡眠唤醒机制。

CPU 中断控制器支持堆栈或嵌套、可选电平或脉冲、高或低电平有效。

7.1.1.8.7. 2.7 启动选项#

BL602/BL604 支持多种启动,可选择从 UART、SDIO、Flash 闪存。

7.1.1.8.8. 2.8 电源管理单元#

电源管理单元(PMU)管理整个芯片的电源,可分为运行、空闲、睡眠和休眠电源模式。软件可配置进入睡眠模式时,通过 RTC 定时器或 EINT 来唤醒,以达到低功耗电源管理。

掉电睡眠模式非常灵活,可以使应用配置为最低功耗。

7.1.1.8.9. 2.9 时钟架构#

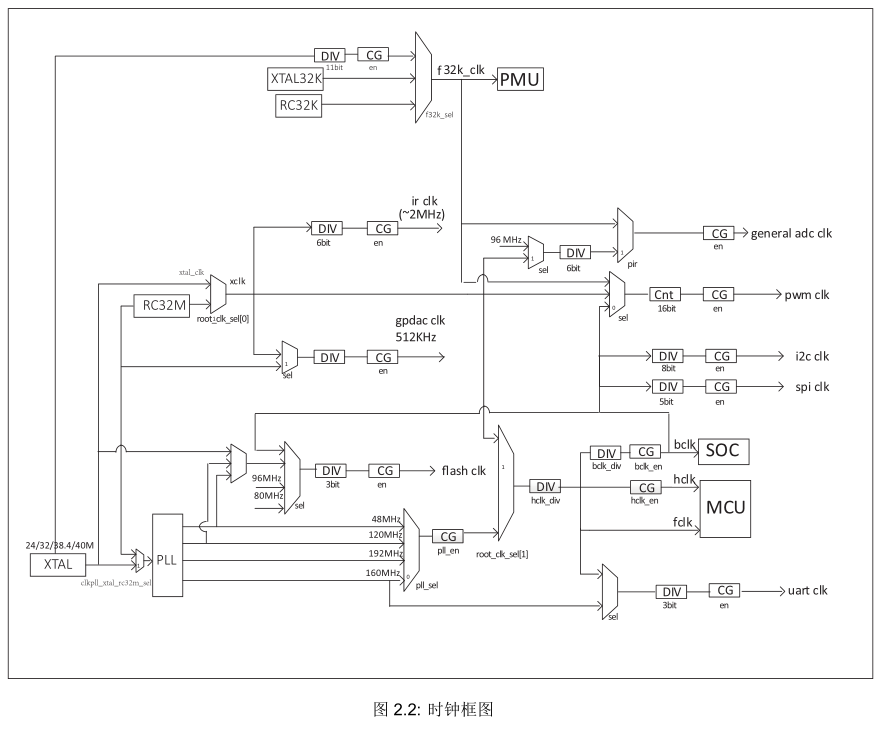

时钟控制单元为核心 MCU 和外围 SOC 设备生成时钟。时钟源可以是 XTAL,PLL 或 RC 振荡器。通过适当的配置(例如 sel,div,en 等)来动态节省功耗。PMU 以 32KHz 时钟运行,使系统在睡眠模式下保持低功耗。

image-20201119145432550

7.1.1.8.10. 2.10 外设#

外设包括 SDIO,SPI,UART,I2C,IR 远程,PWM,ADC,DAC,PIR。可以通过灵活的配置将每个外设分配给不同的 GPIO 组。每个 GPIO 都可用作通用输入和输出功能。

7.1.1.9. 3 管脚定义QFN32#

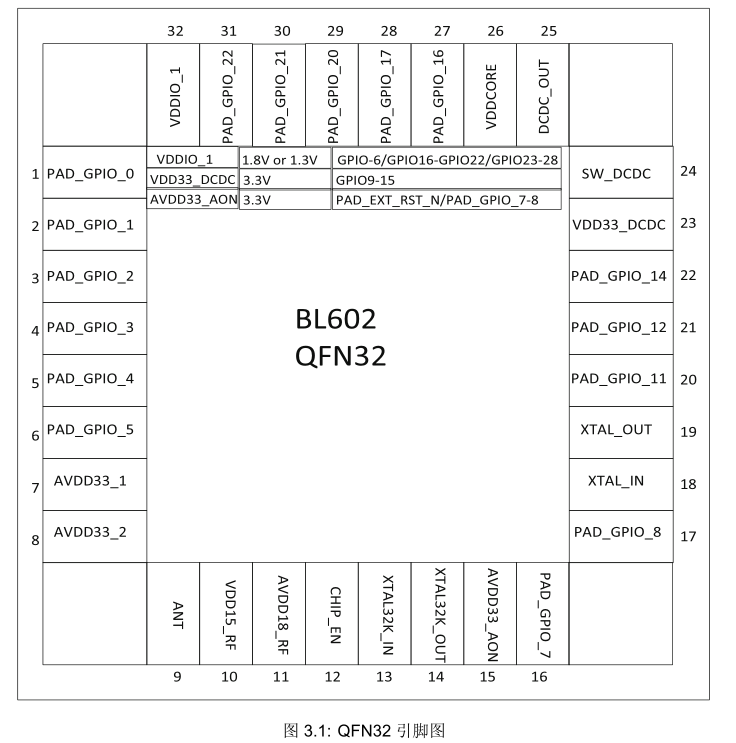

BL602 32-pin 封装包括固定电源接口 10 个、固定模拟接口 6 个、以及富含弹性的 GPIO 接口 16 个供应用选择。

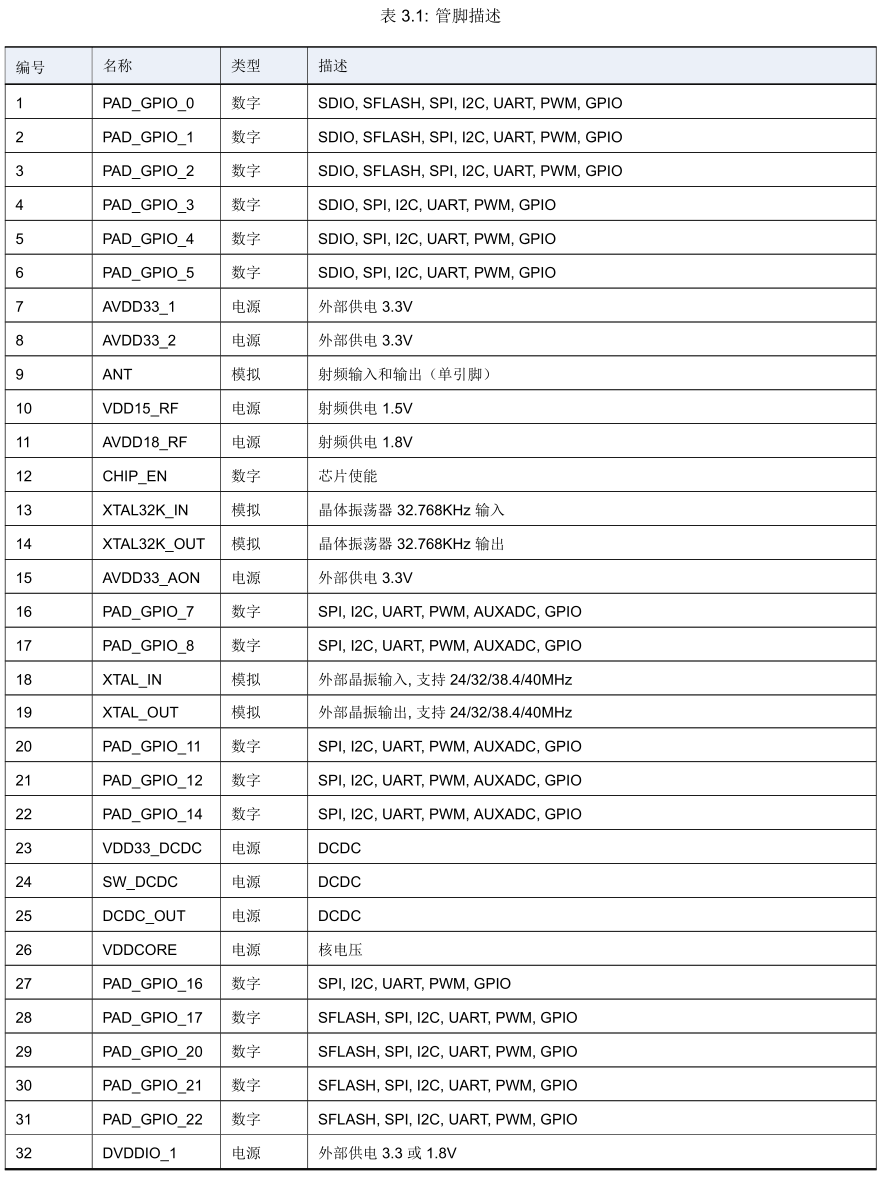

image-20201119145524368

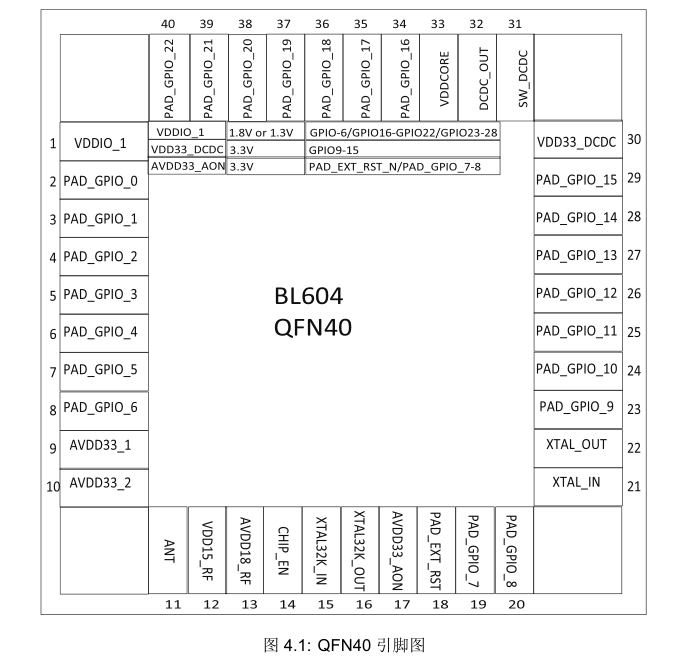

7.1.1.10. 4 管脚定义QFN40#

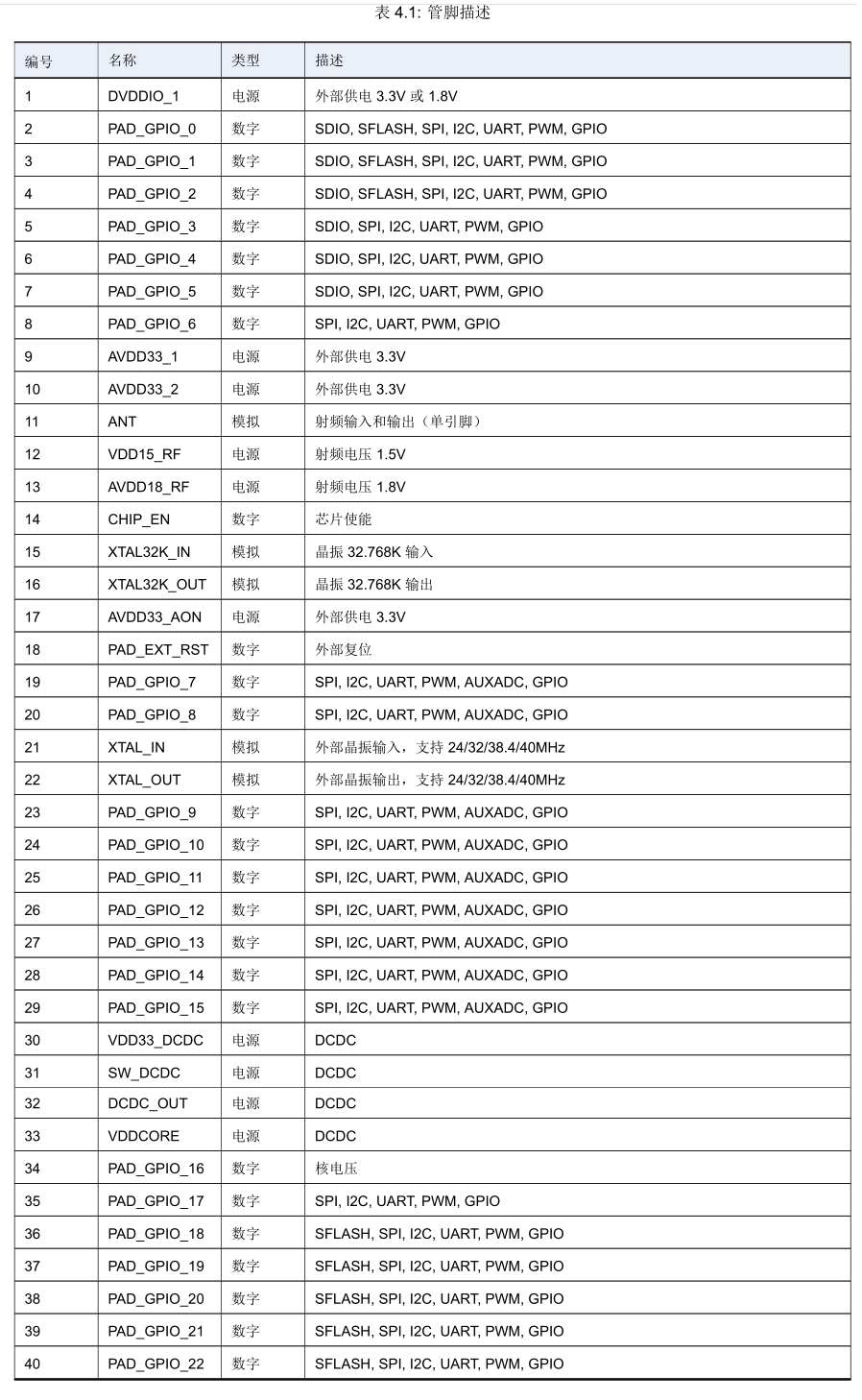

BL604 40-pin 封装包括固定电源接口 10 个、固定模拟接口 6 个、固定外部复位接口 1 个、以及富含弹性的 GPIO 接口 23 个供应用选择。

image-20201119145859294


7.1.1.11. 5 射频特性#

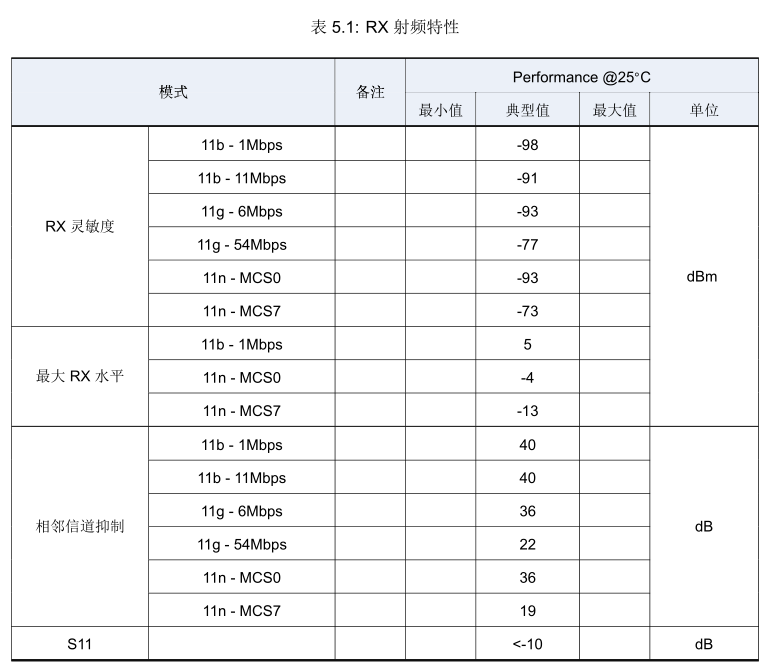

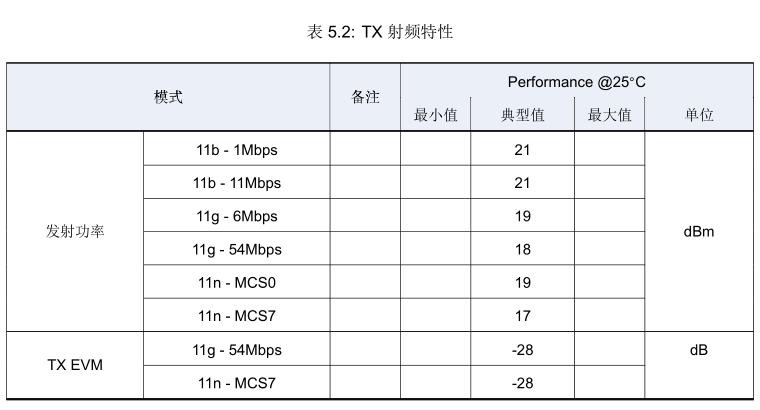

射频接收和传输模式的特性,如下表所示:

image-20201119150145482

image-20201119150158957

7.1.1.12. 6 功耗#

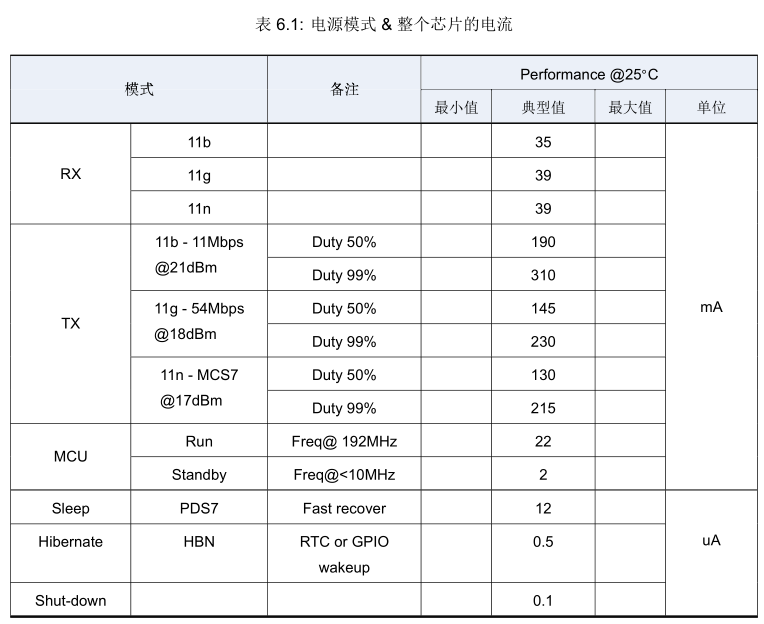

每个电源模式的功耗,如下表所示:

image-20201119150242907

7.1.1.13. 7 电气特性#

7.1.1.13.1. 7.1 绝对最大额定值#

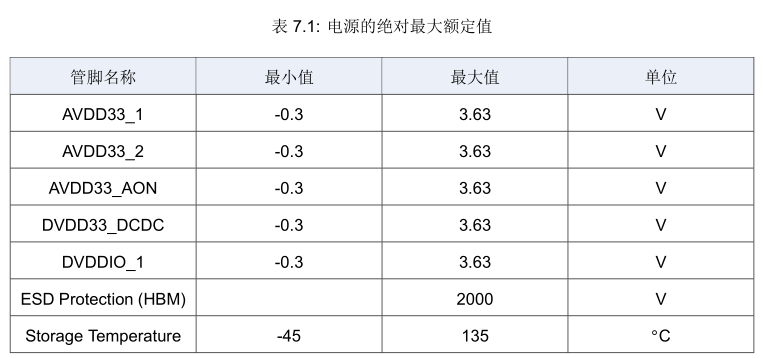

image-20201119150325250

7.1.1.13.2. 7.2 运行条件#

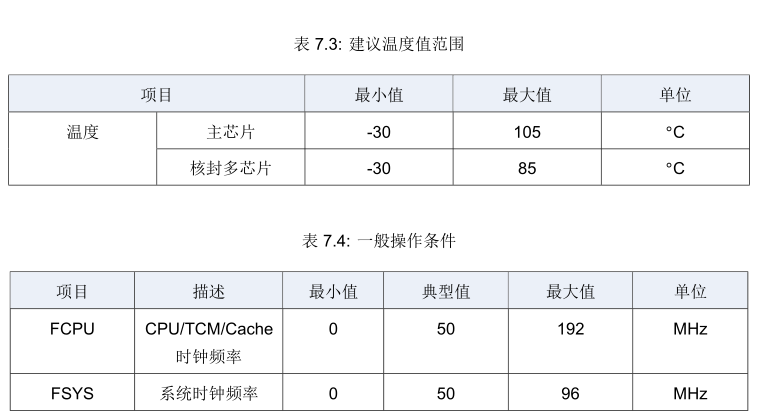

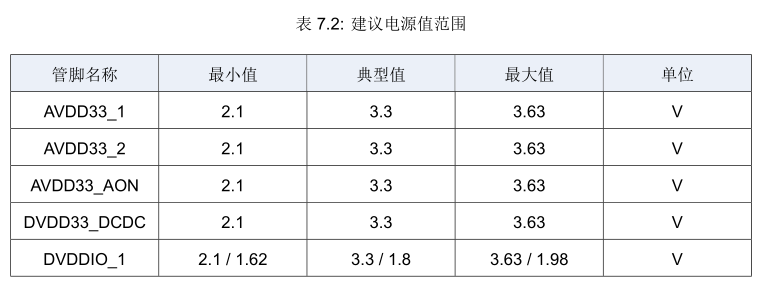

image-20201119150350556

image-20201119150404246

7.1.1.14. 8 参考设计#

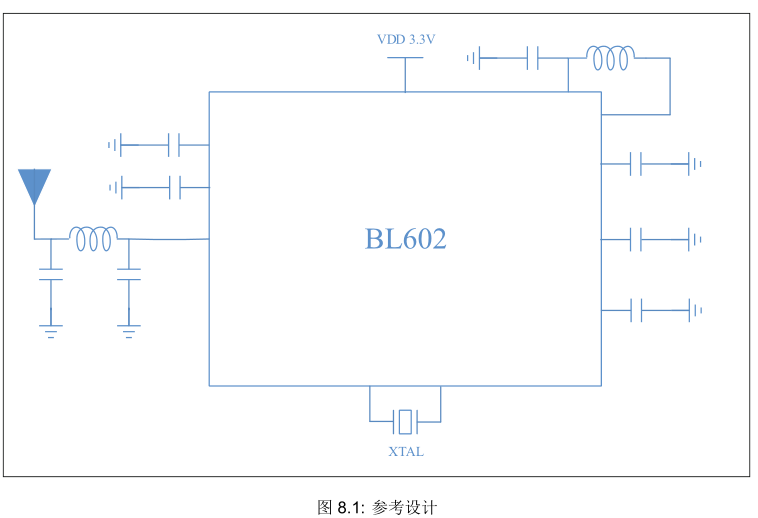

image-20201119150439755

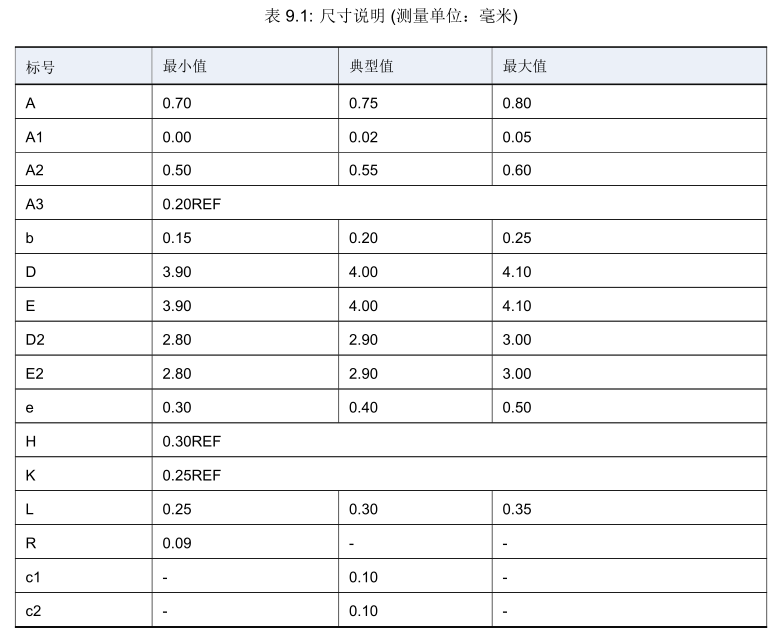

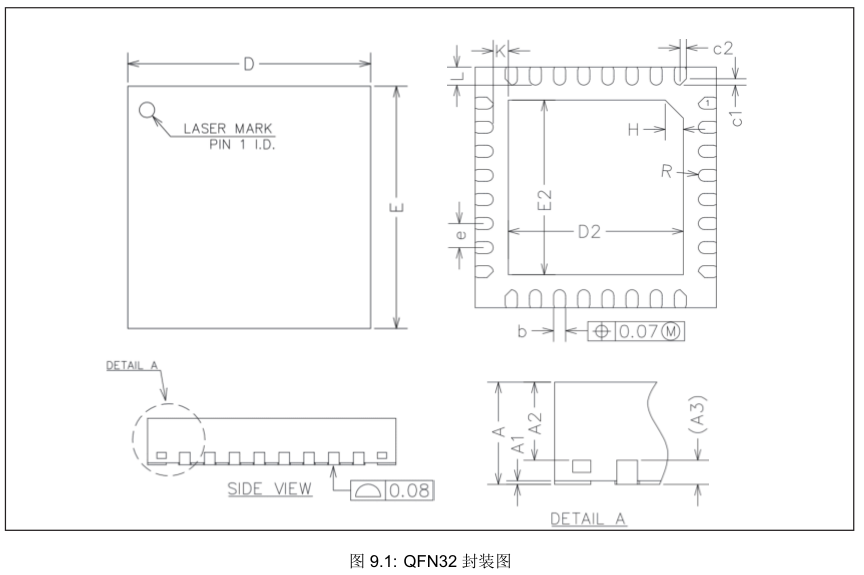

7.1.1.15. 9 封装信息QFN32#

image-20201119150551147

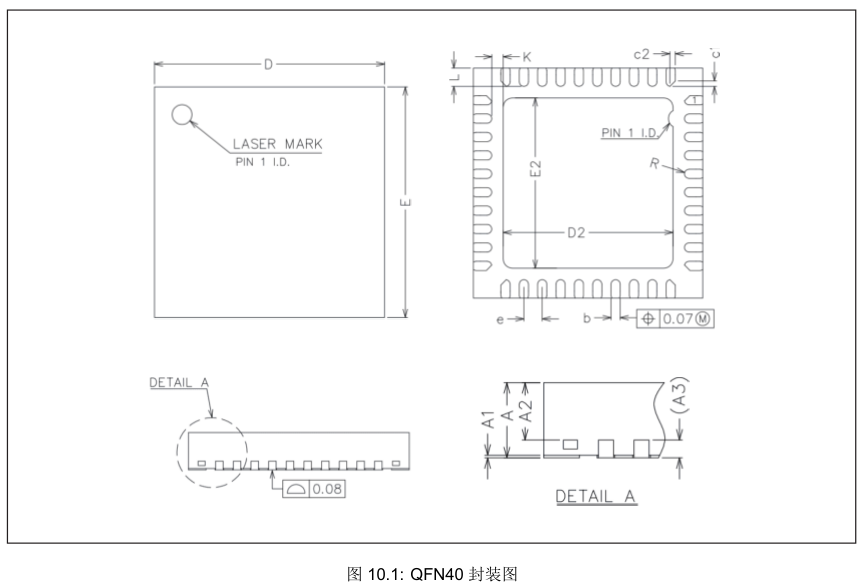

7.1.1.16. 10 封装信息QFN40#

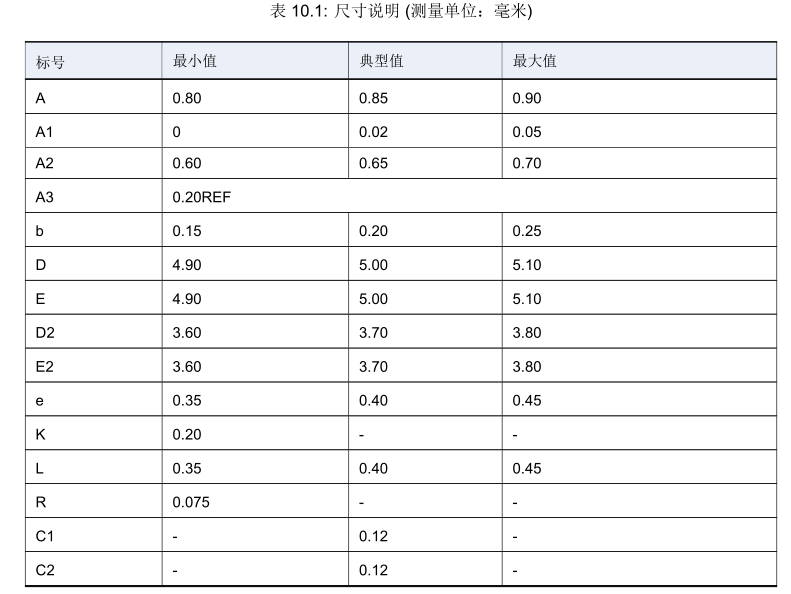

image-20201119150826051

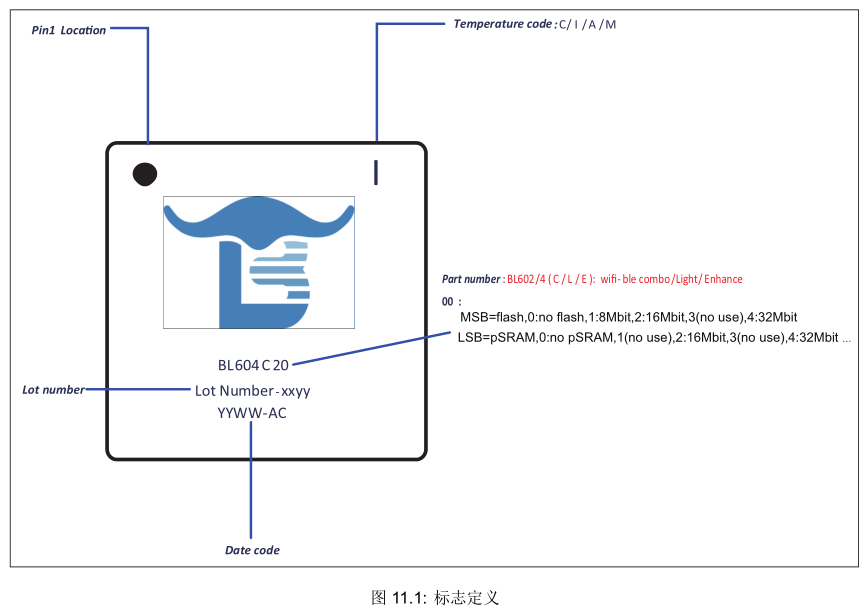

7.1.1.17. 11 标志定义#

image-20201119151013210

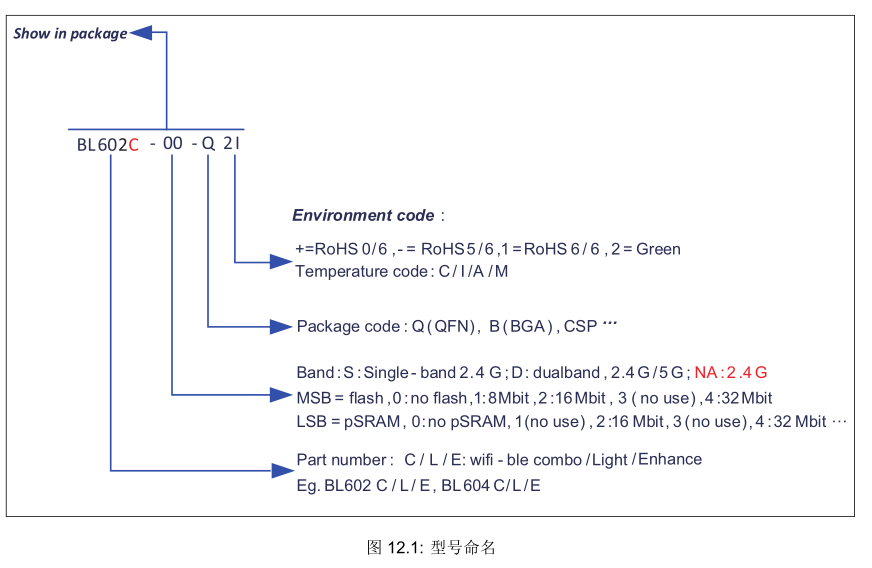

7.1.1.18. 12 订购信息#

image-20201119151041456
