5.1.1.1. 一. 产品概述#

DT-W5G1模块核心处理器采用超低功耗处理器、2G&5G双频芯片。该芯片在较小尺寸封装中集成了业界领先的32位微型MCU,带有16位精简模式,主频⽀持160 MHz。DT-W5G1拥有完整的Wi-Fi网络功能,既能够独⽴应⽤,也可以作为从机搭载于其他主机MCU运⾏。当DT-W5G1独⽴应⽤时,能够直接从外接Flash中启动。内置的⾼速缓冲存储器有利于提高系统性能,并且优化存储系统。此外DT-W5G1只需通过SPI/SDIO 接⼝或I2C/UART⼝即可作为Wi-Fi适配器,应⽤到基于任何微控制器的设计中。

DT-W5G13

DT-W5G1模块支持标准的IEEE802.11 a/b/g/n协议以及完整的TCP/IP协议栈。用户可以使用该模块为现有设备添加联网功能,也可以构建独立的网络控制器。

DT-W5G1模块供最大实用性,为Wi-Fi功能嵌入其他系统提供无限可能。

DT-W5G1模块具有大带宽远距离通信特性,可以用于无线图传。

DT-W5G11

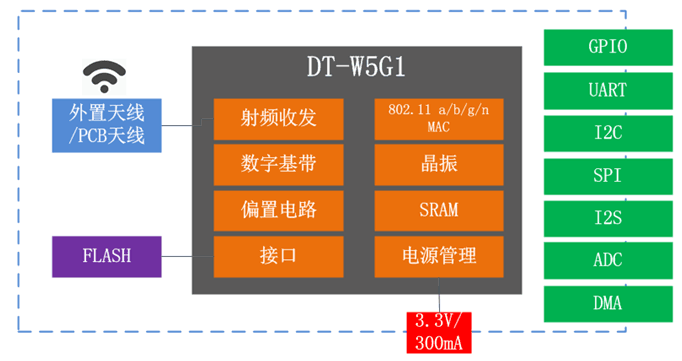

图1. 1 模块结构图

模块主要技术参数如下:

表1. 1模块主要参数

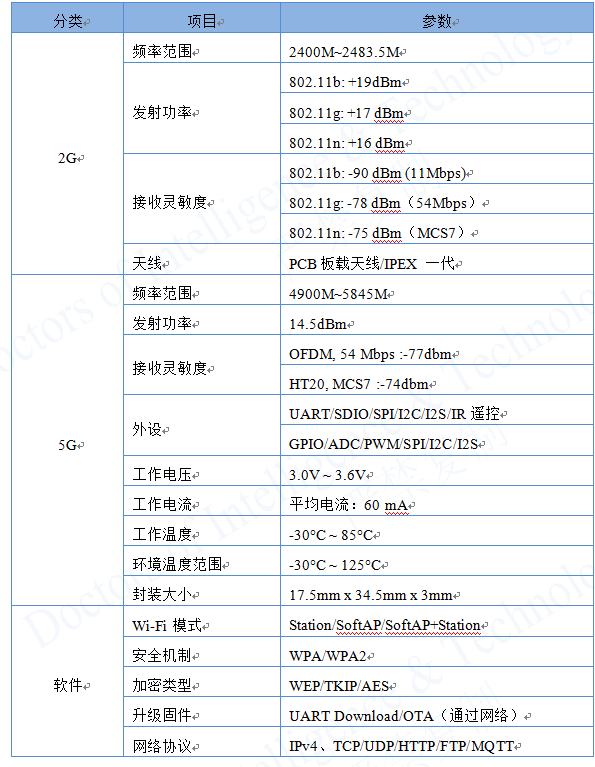

DT-W5G110

5.1.1.2. 二. 接口定义#

DT-W5G1接口定义如下图所示。

DT-W5G12

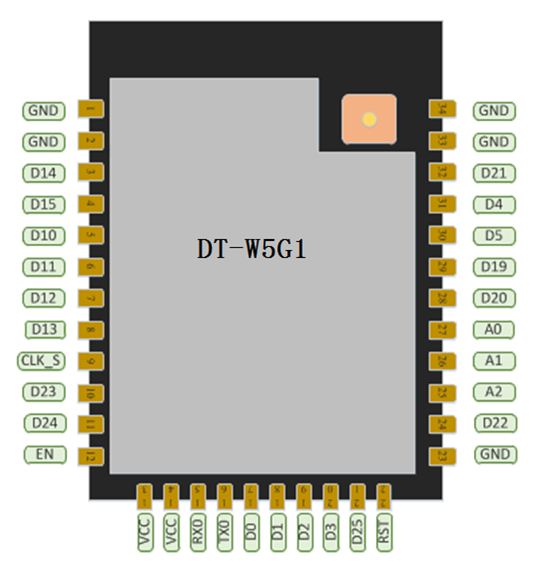

图2. 1模块管脚图

模块的工作模式选择和每个管脚定义如下表所示。

表2. 2 模块管脚功能定义

序 号

Pin脚名称

类型

功能说明

1

GND

P

GND

2

GND

P

GND

3

D14

P

DIO14,红外接收功能,PWM1

4

D15

I/O

DIO15,RX1

5

D10

I/O

DIO10

6

D11

I/O

DIO11

7

D12

I/O

DIO12,TX1

8

D13

I/O

DIO13,IIC时钟,红外输出引脚,TX2

9

CLK_S

I/O

DIO18,睡眠时钟引脚

10

D23

I/O

DIO1; 可⽤作烧写Flash时UART Tx

11

D24

I/O

DIO24,红外输入引脚

12

EN

I

芯片使能引脚,内置上拉电阻,低电平有效

13

VCC

P

电源,3.3V

14

VCC

P

电源,3.3V

15

RX0

I/O

DIO8,下载串口RX

16

TX0

I/O

DIO9,下载串口TX

17

D0

I/O

DIO0,I2S,RX1

18

D1

I/O

DIO1,TX1

19

D2

I/O

DIO2,RX2

20

D3

I/O

DIO3,TX2

21

D25

I/O

DIO25,上拉:外部中断使能;下拉:内部中断使能

22

RST

I

复位功能,低电平有效

23

GND

P

GND

24

D22

I/O

DIO22,上拉:Flash启动;下拉:ROM启动

25

AD2

I/O

DIO16,AD2,模拟IO

26

AD1

I/O

AD1,模拟IO

27

AD0

I/O

AD0,模拟IO

28

D20

I/O

DIO20

29

D19

I/O

DIO19

30

D5

I/O

DIO5,RX1

31

D4

I/O

DIO4,TX1

32

D21

I/O

DIO21,PWM2,I2S,唤醒功能

33

GND

P

GND

34

GND

P

GND

5.1.1.3. 三. 外型与尺寸#

模组的外观尺寸为 17.5mm x 34.5mm x 3mm(如图所示)。该模组默认采用的Flash容量为16Mbits(2M Bytes)。

DT-W5G13

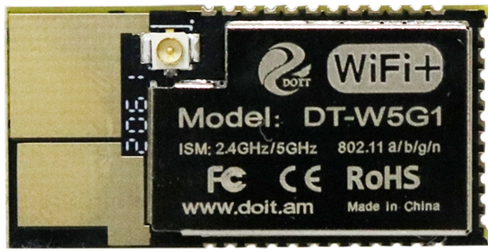

图3. 1 模组外观

DT-W5G14

(a) 俯视图

DT-W5G15

(b) 侧视图

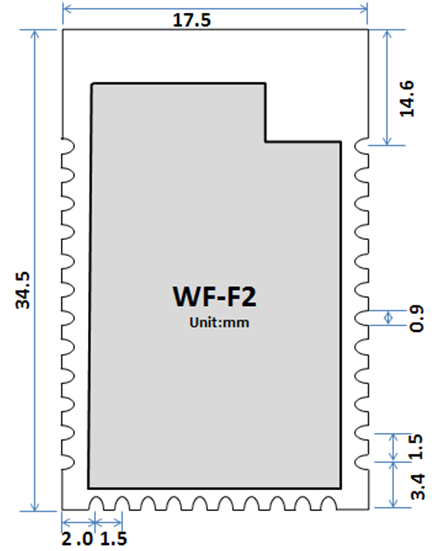

图3. 2模组尺寸图
表3. 1模组尺寸对照表

PAD 尺寸(底部)

Pin 脚间距

34.5mm

17.5mm

3 mm

0.9mm x 1.7 mm

1.5mm

5.1.1.4. 四. 电气特性#

表4. 1电气特性

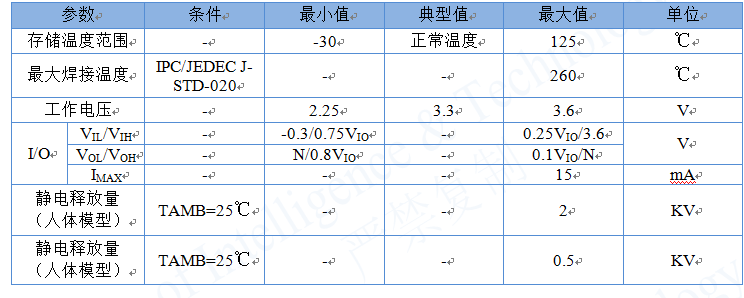

DT-W5G111

5.1.1.5. 五. 功耗#

表5. 1功耗

参数

最小值

典型值

最大值

单位

2.4 GHz, Rx 11n Active

5 GHz, Rx 11n Active

-

190

-

mW

2.4 GHz, Tx 11b, CCK

-

220

-

mW

2.4 GHz, Tx 11n, MCS7

-

908

-

mW

5 GHz, Tx 11n, MCS7

-

750

-

mW

Sleep

-

220

-

μA

5.1.1.6. 六. Wi-Fi射频特征#

下表中数据是在室内温度(25℃)下,电压为3.3V时测得。

表6. 1 Wi-Fi射频特征(2G)

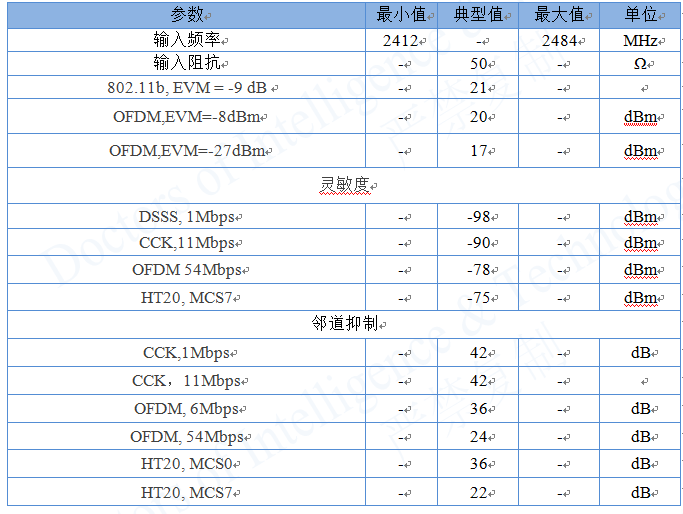

DT-W5G112

表6. 2 Wi-Fi射频特征(5G)

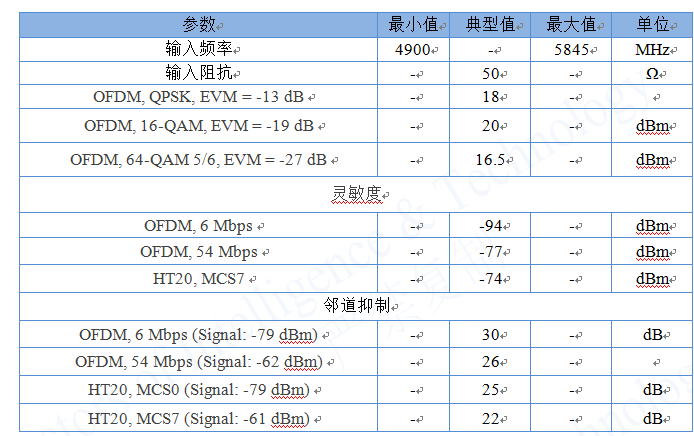

DT-W5G113

5.1.1.7. 七. 推荐炉温曲线#

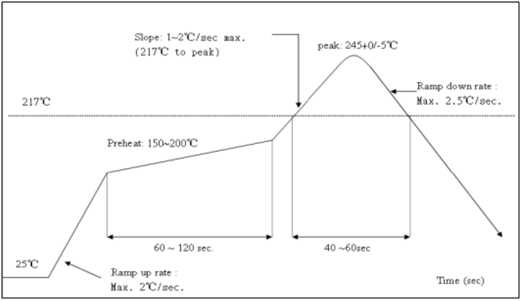

推荐炉温曲线如下:

DT-W5G16

图7. 1 推荐炉温曲线

5.1.1.8. 八. 模块最小系统#

模块最小系统电路图如下:

DT-W5G17

图8. 1最小系统

注:

(1)模块供电电压为直流3.3V;

(2)Wi-Fi模块IO最大输出电流为12mA;

(3)Wi-Fi模块NRST管脚低电平有效;EN使能管脚高电平有效;

(4)Wi-Fi模块的RXD接外部MCU的TXD,Wi-Fi模块的TXD接外部MCU的RXD。

5.1.1.9. 九. 推荐PCB设计#

Wi-Fi模块可以直接焊接到PCB板上。为了使您的终端产品获得最佳的射频性能,请注意根据本指南合理设计模块及天线在底板上的摆放位置。

DT-W5G18

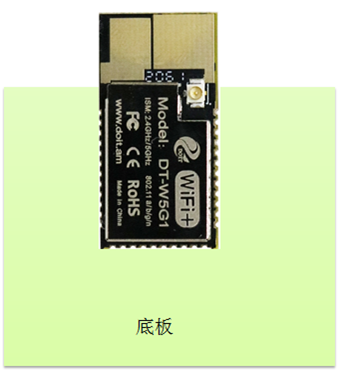

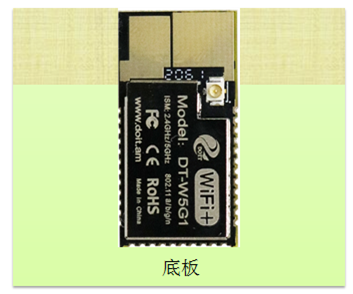

推荐放置方式

DT-W5G19

次优放置方式(天线下面不可铺铜、不可有金属物体)

5.1.1.10. 十. 外围走线建议#

Wi-Fi模块集成了高速 GPIO 和外设接口,这可能会产生严重的开关噪声。如果一些应用对于功耗和EMI特性要求较高,建议在数字I/O线上串联10~100欧姆的电阻。这样可以在开关电源时抑制过冲,并使信号变得平稳,同时这种做法也能在一定程度上防止静电释放(ESD)。
