6.5. HomeKit两路继电器

6.5.1. 1 外观及参数

参数	说明

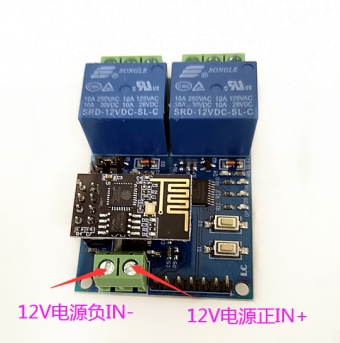

输入电压	IN+,IN-,12V电源
输出直流电压范围	28V-30V
输出直流电流	10A
输出交流电压范围	125V-250V
输出交流电流	10A
尺寸	长：60mm 宽：57mm 高：14mm
重量	38.5g

注意：该设备必须12V供电，否则无法正常工作！

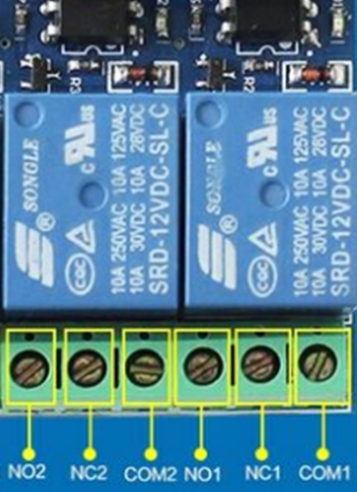

6.5.2. 2 接口简介

接口	说明
COM1	公共端
NC1	常闭端,继电器吸合前与COM1短接,吸合后悬空
NO1	常开端,继电器吸合前悬空，吸合后与COM1短接
COM2	公共端
NC2	常闭端,继电器吸合前与COM2短接,吸合后悬空
NO2	常开端,继电器吸合前悬空，吸合后与COM2短接

如何恢复出厂设置：

开关三次（断电三次）既可以恢复到出厂模式

6.5.3. 3 如何使用

设备出厂默认为HomeKit 模式

For HomeKit Model（仅苹果手机）:

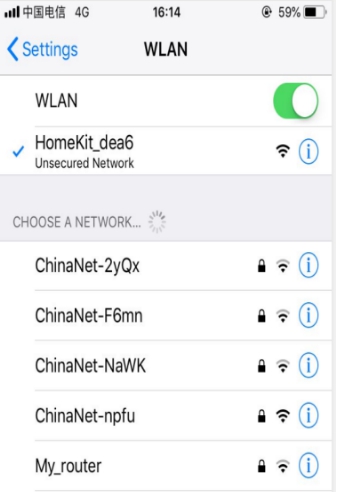

第一步：请打开你的苹果手机WiFi列表（如下图1），找到并连接到HomeKit_xxxx 的WiFi热点，大约等待3秒钟，手机将自动跳转到配网页面。

注意：如果手机没有自动跳转到配网页面，请打开手机浏览器输入：http://192.168.4.1。等待进入配网页面。

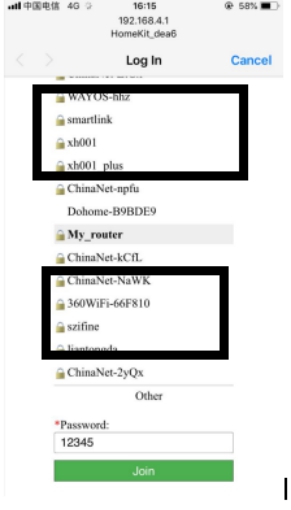

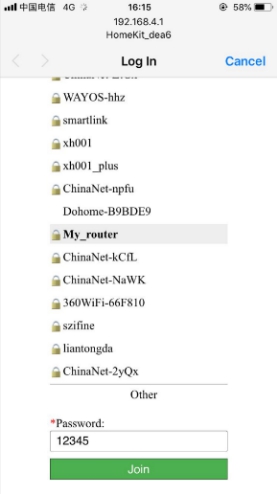

第二步：请在跳转页面中选择你的家庭WiFi名称，且在password中输入密码，点击join图标（如图2），并且查看智能插座指示灯在常亮状态。（图中WiFi账号仅供参考）。

注意：如果没有找到您的路由器或者智能插座在其他状态。请查看常见问题，并且重新给智能插座配网。

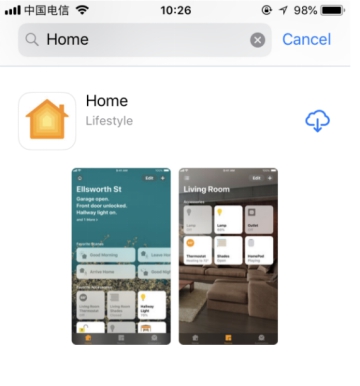

第三步：检查你的苹果手机否安装“家庭 APP”，如果没有安装“家庭 APP”，请在App Store下载“家庭 APP”（如图3）。如果已经安装，请进行第四步。

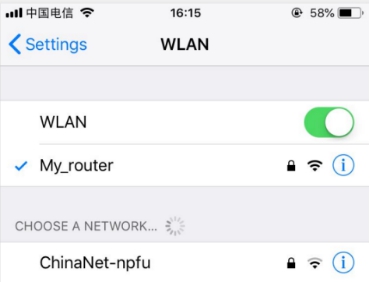

第四步：确保苹果手机连接到你的家庭WiFi网络（如图4）

注意：苹果手机和智能插座必须是在同一个家庭WiFi网络下。

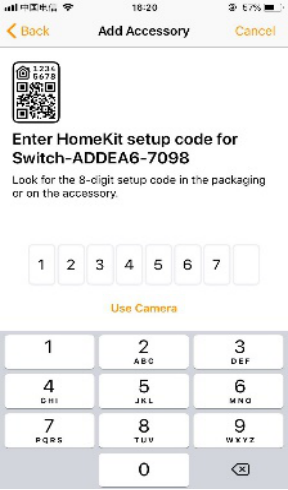

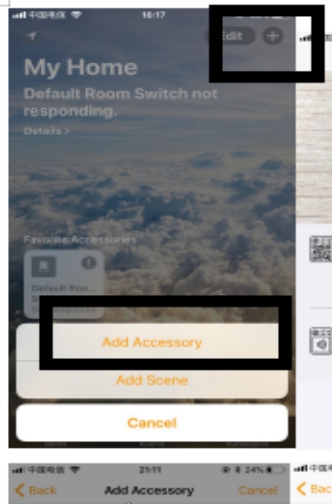

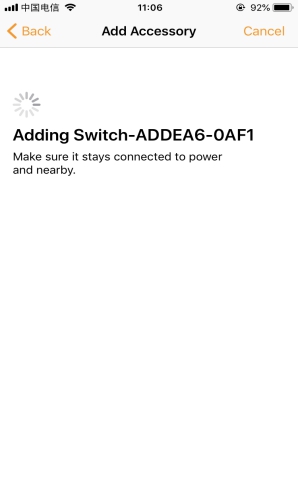

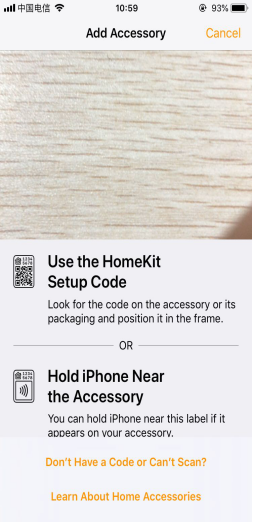

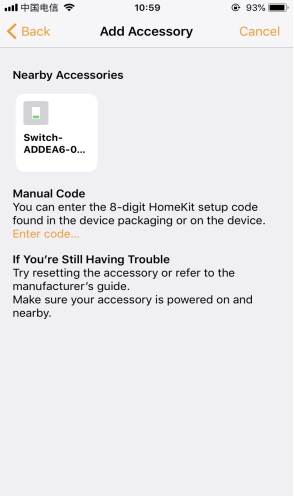

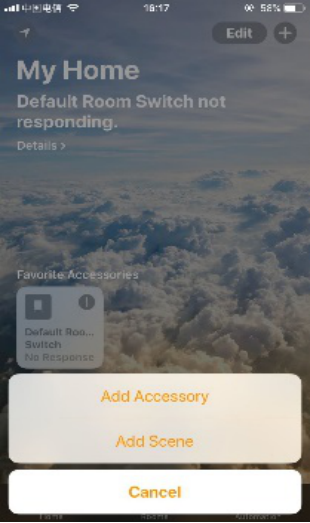

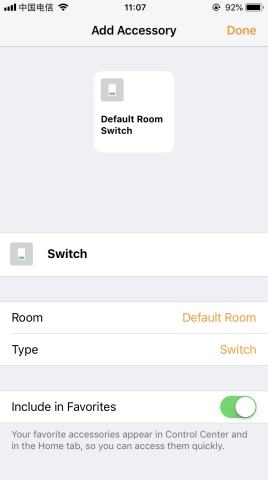

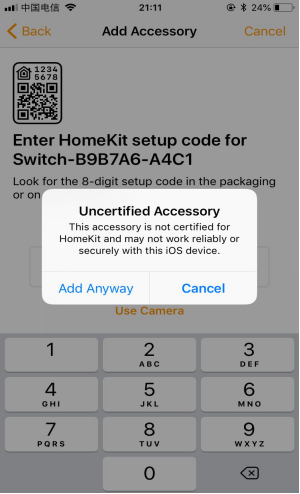

第五步：打开苹果手机Home APP， 点击添加配件，点击“没有代码或无法扫描”，点击设备，点击仍然添加，输入设置代码：12345678，等待加密校验（30s-50s），添加设备成功。为了以后方便操作请重新命名。

6.5.4. 4 常见问题

1)如何把插座恢复出厂设置

A: 开关三次（断电三次）既可恢复到出厂模式
