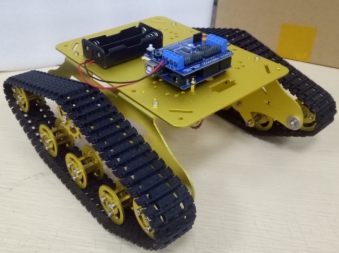

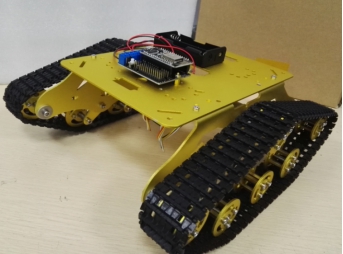

1.7.3. TS300金属坦克底盘安装说明

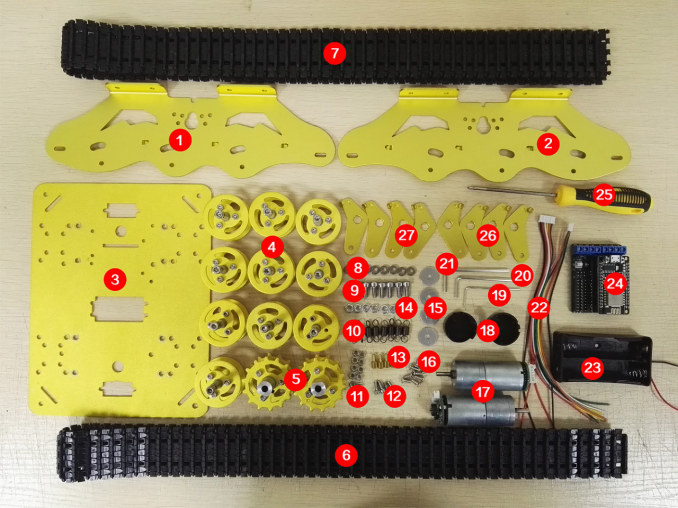

1.7.3.1. 1 物料清单

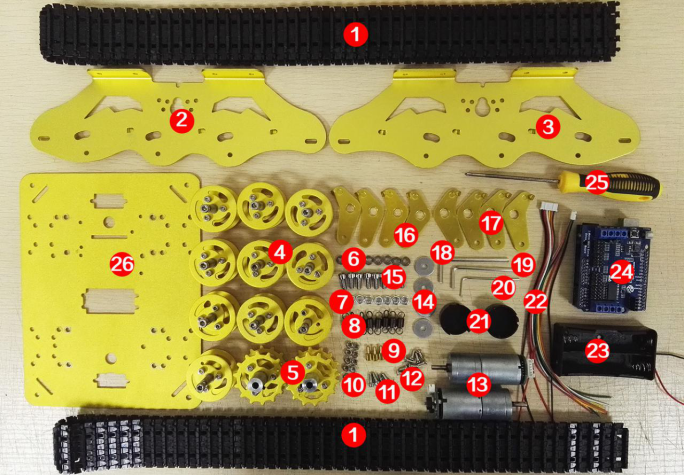

​ WiFi小车ESPDuino版-TS300坦克小车 WiFi小车NodeMCU版-TS300坦克小车

1.7.3.1.1. A：—- ESPDuino版：

说明：

序号	名称	数量		序号	名称	数量
1	减震塑料履带	2		14	（大）垫片	8
2	侧板（左）	1		15	短M4内六角螺丝	8
3	侧板（右）	1		16	悬挂件（左）	4
4	（小）金属承重轮	10		17	悬挂件（右）	4
5	（小）金属驱动轮	2		18	M4扳手	1
6	轴承	8		19	M3扳手	1
7	M4螺母	8		20	M2扳手	1
8	弹簧	8		21	电机盖	2
9	支撑柱	4		22	电机线	2
10	M3螺母	10		23	18650电池盒	1
11	M38内六角螺丝	4		24	ESPDuino套件	1
12	M38平头螺丝	10		25	螺丝刀	1
13	9V带码盘电机	2		26	底盘	1

1.7.3.1.2. B：—- NodeMCU版：

说明：

序号	名称	数量		序号	名称	数量
1	侧板（左）	1		15	（大）垫片	8
2	侧板（右）	1		16	M38平头螺丝	10
3	底盘	1		17	9V带码盘电机	2
4	（小）金属承重轮	10		18	电机盖	2
5	（小）金属驱动轮	2		19	M2扳手	1
6、7	减震塑料履带	2		20	M3扳手	1
8	轴承	8		21	M4扳手	1
9	短M4内六角螺丝	8		22	电机线	2
10	弹簧	8		23	18650电池盒	1
11	M3螺母	10		24	NodeMCU套件	1
12	M38内六角螺丝	4		25	螺丝刀	1
13	支撑柱	4		26	悬挂件（右）	4
14	M4螺母	8		27	悬挂件（左）	4

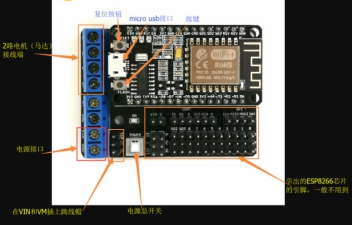

1.7.3.2. 2 主控板介绍

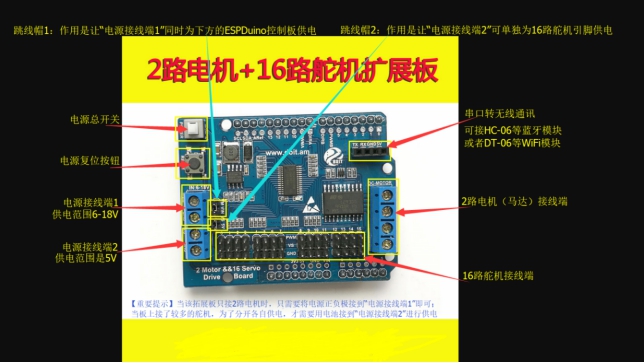

1.7.3.2.1. A：—- ESPDuino版

1.7.3.2.2. B：—- NodeMCU版

1.7.3.3. 3 组装

1.7.3.3.1. 1)组装车子

1.7.3.3.1.1. 步骤1：轮子安装到侧板

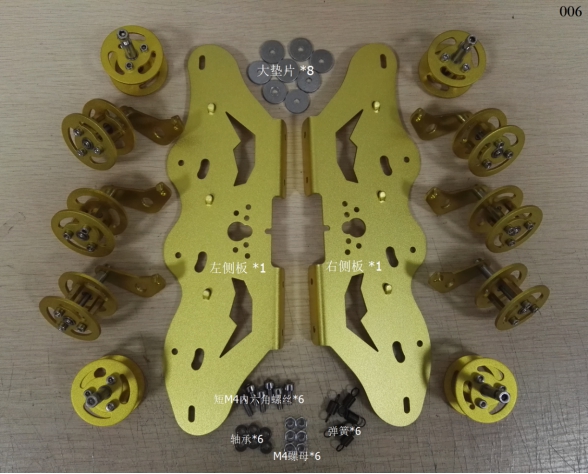

① 装承重轮

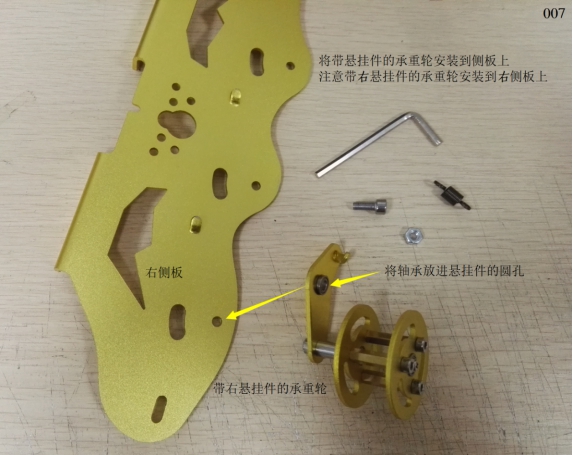

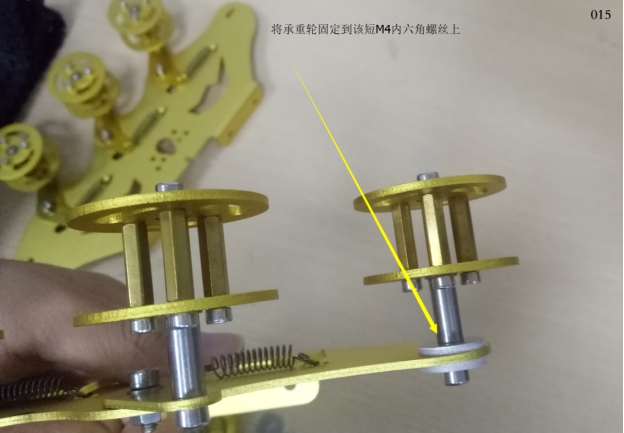

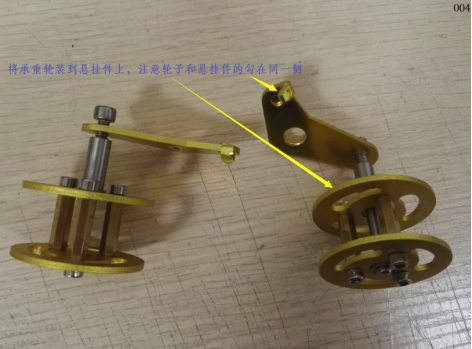

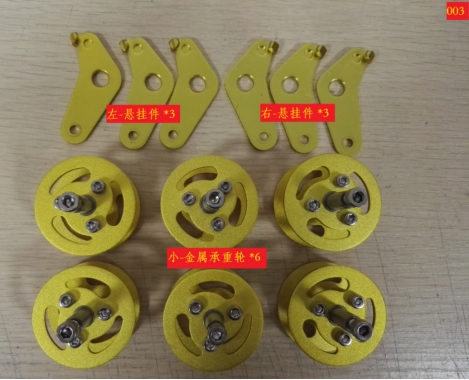

a. 悬挂件安装到承重轮

清单：

组装：

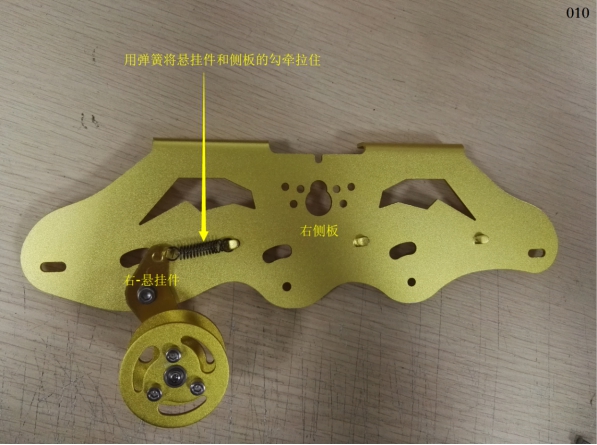

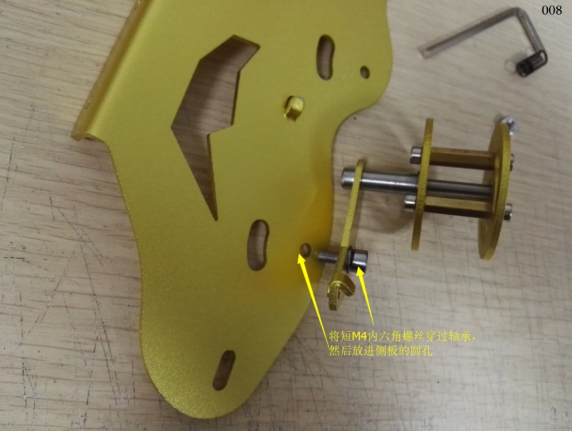

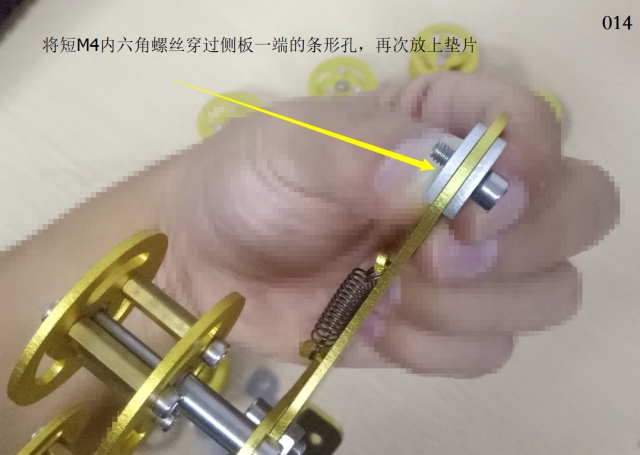

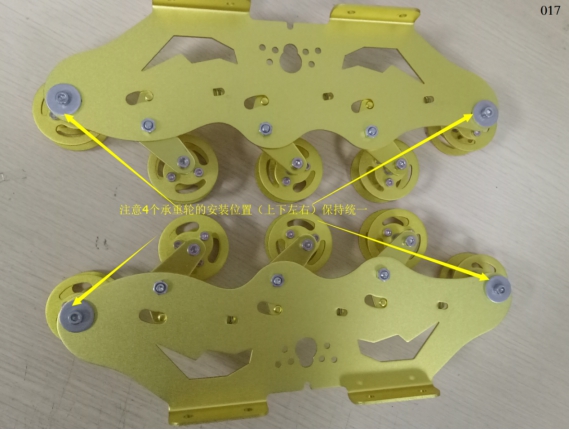

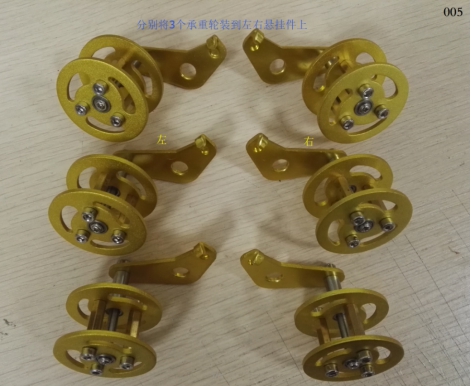

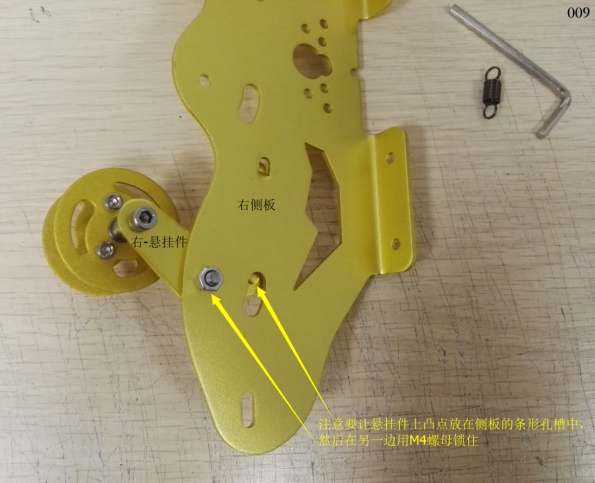

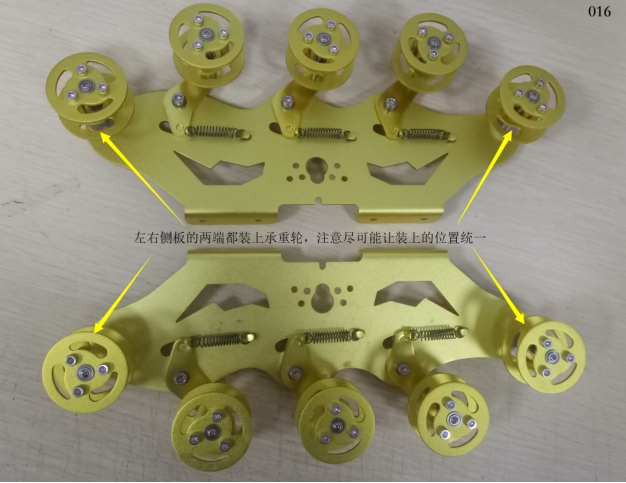

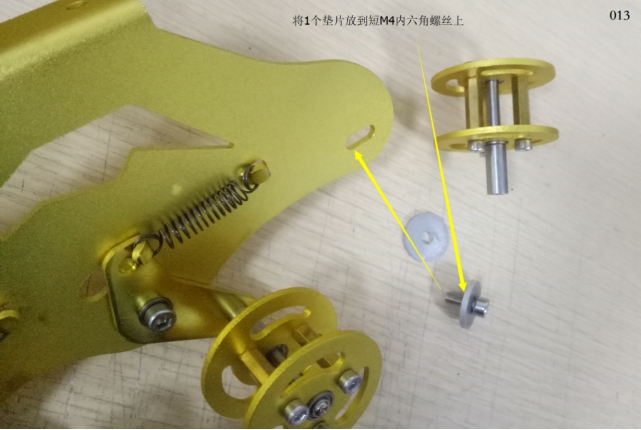

b. 承重轮安装到侧板

清单：

组装：

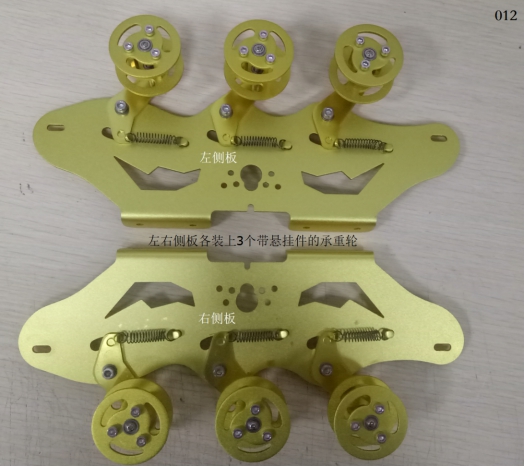

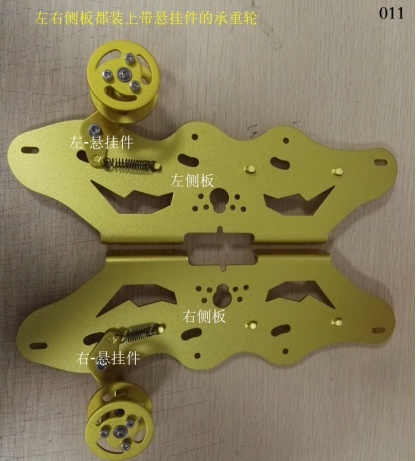

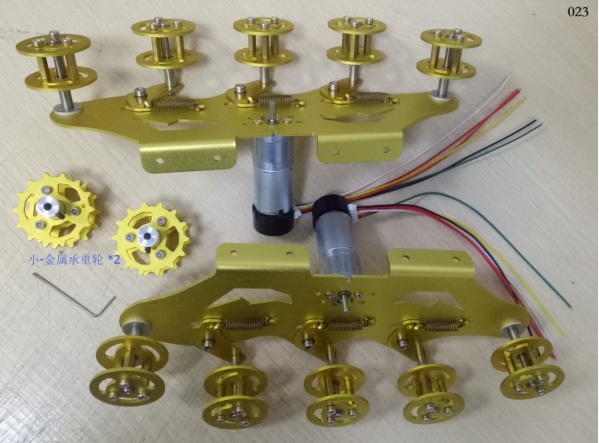

② 装驱动轮

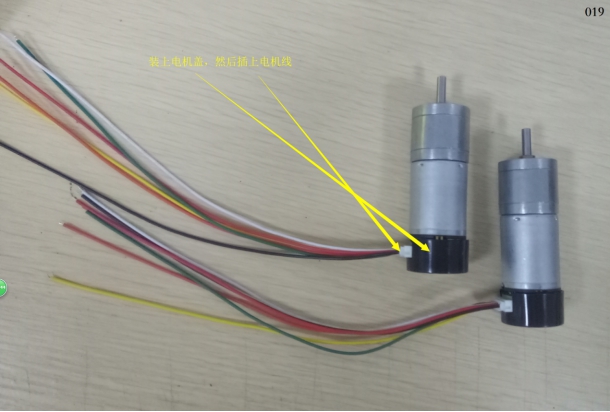

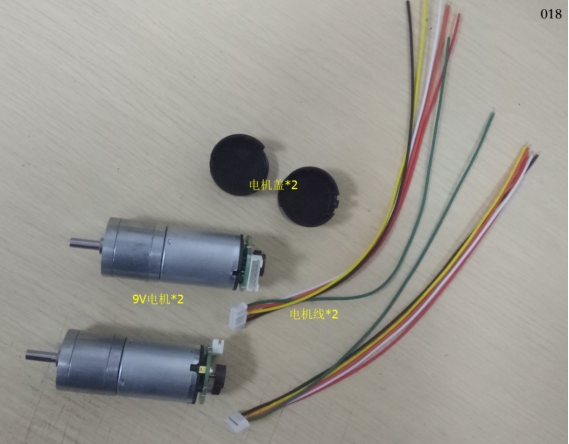

a． 组装电机线

清单：

组装：

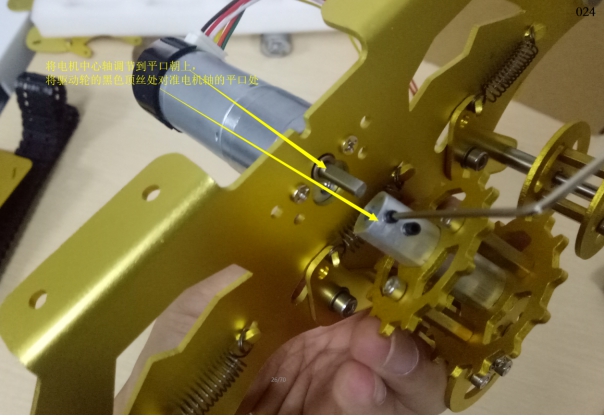

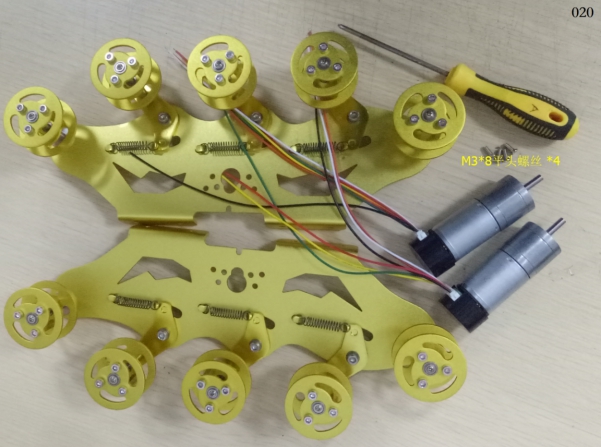

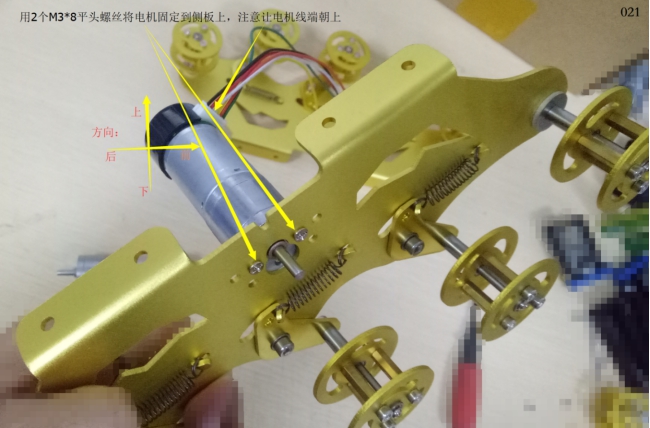

b． 电机装到侧板

清单：

组装：

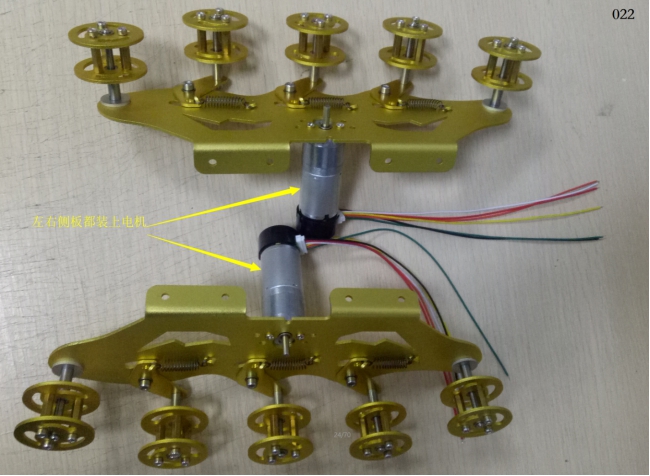

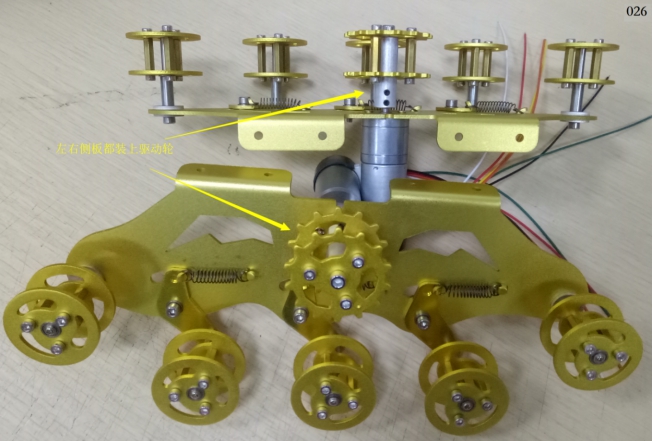

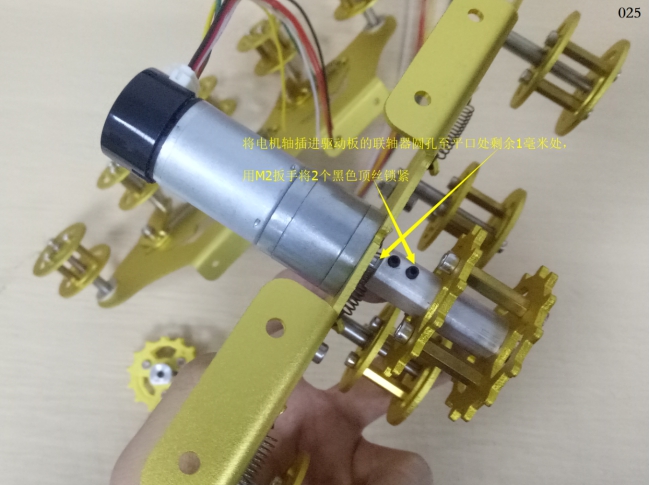

c． 装驱动轮

清单：

组装：

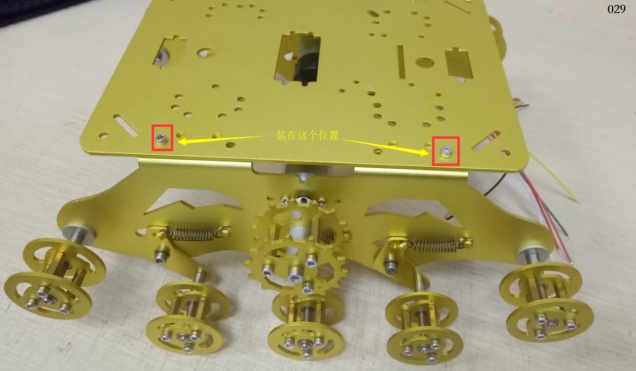

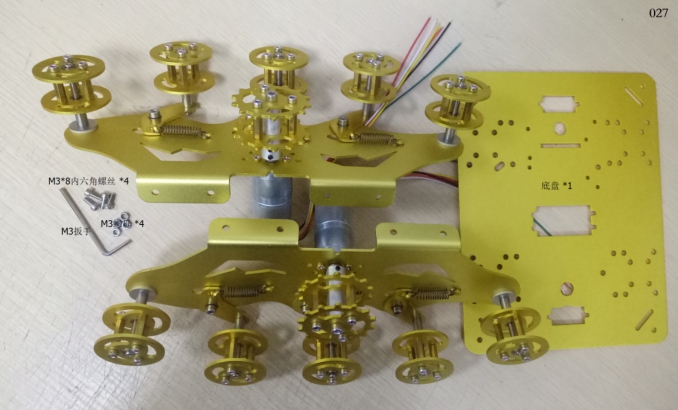

1.7.3.3.1.2. 步骤2：侧板安装到底盘

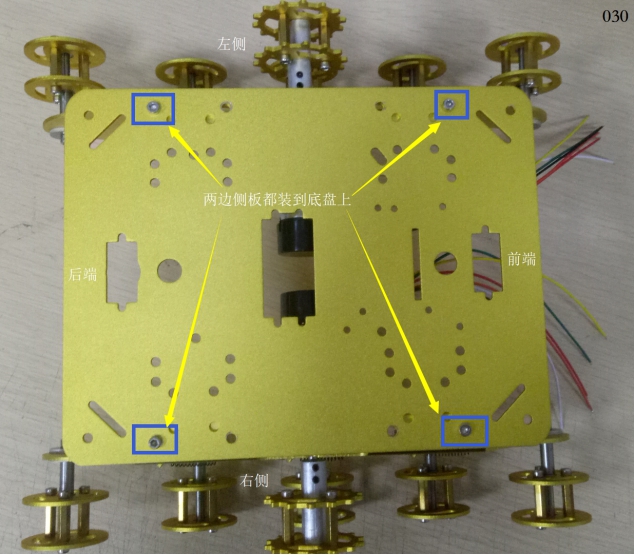

底盘装上两边侧板

a． 清单

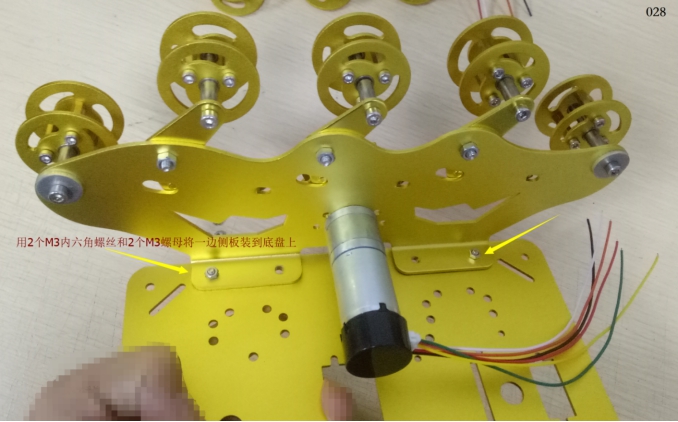

b． 组装

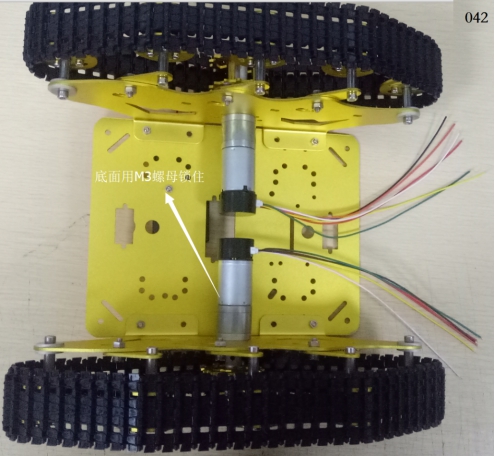

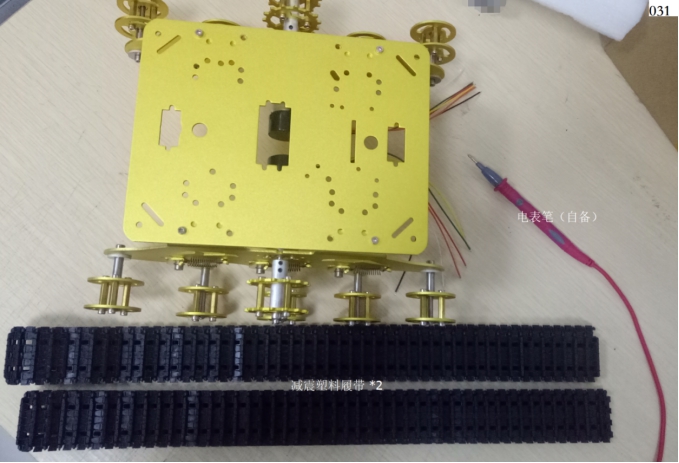

1.7.3.3.2. 步骤3：安装履带

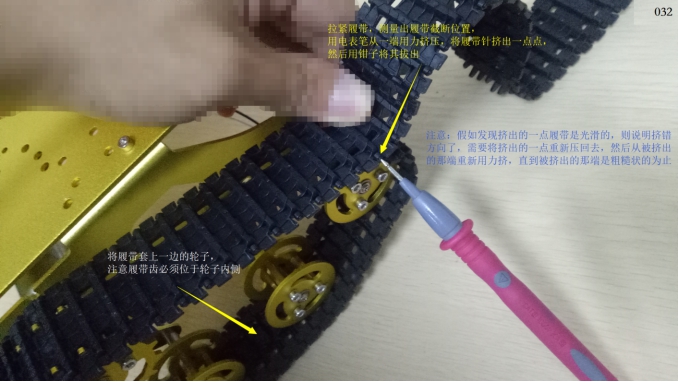

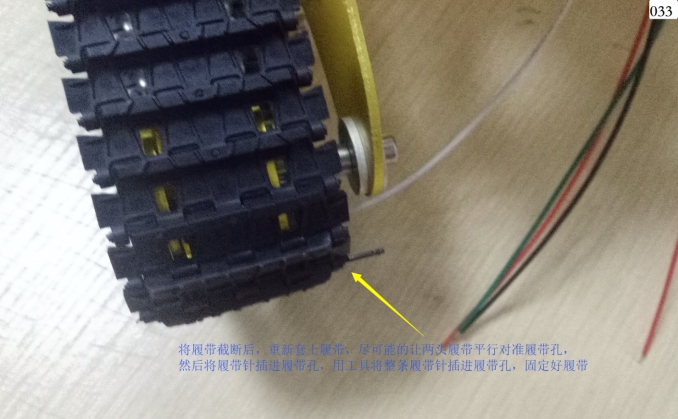

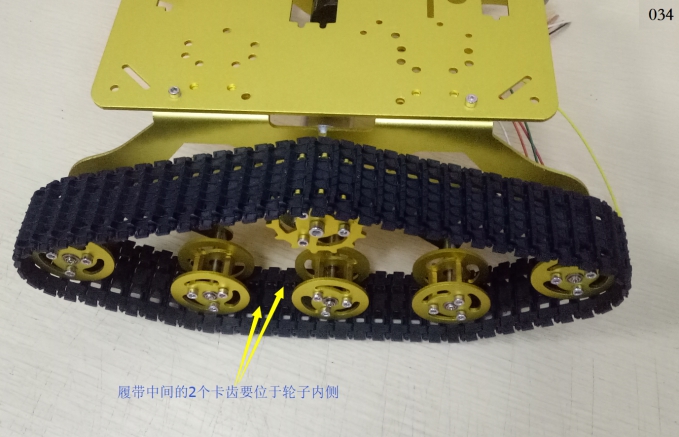

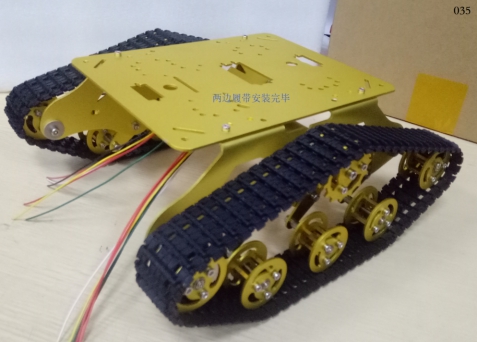

① 装上塑料履带

清单：

组装：

1.7.3.3.3. 2)安装控制板和电路接线

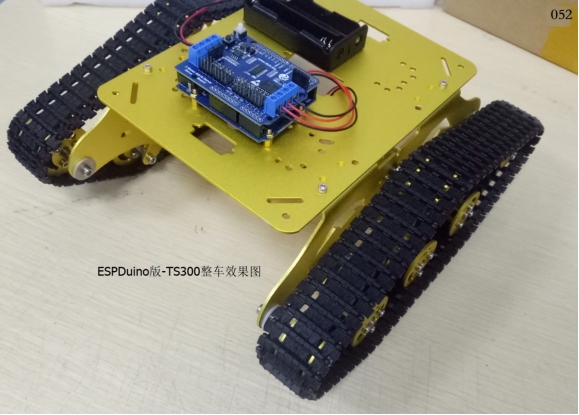

1.7.3.3.3.1. A：—-ESPDuino版

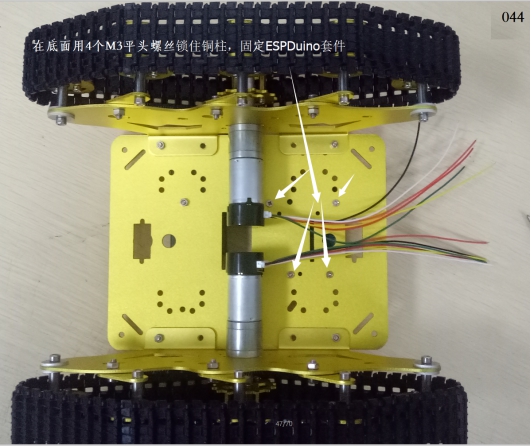

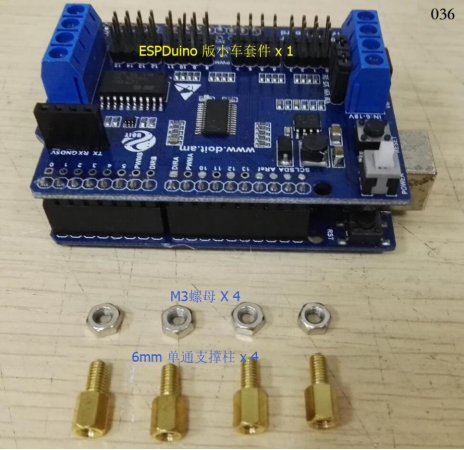

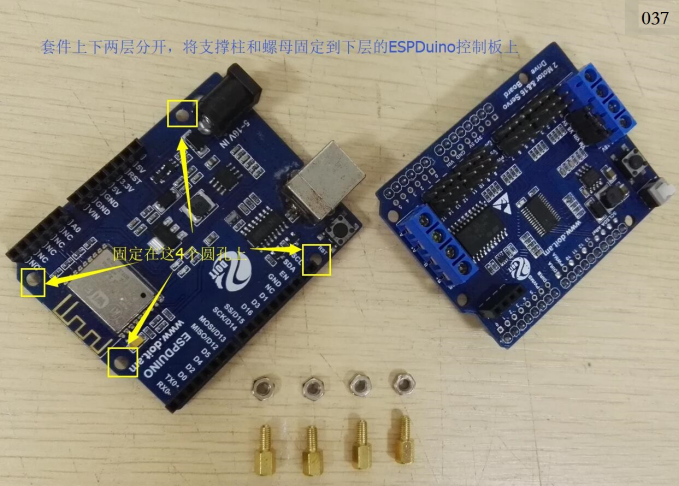

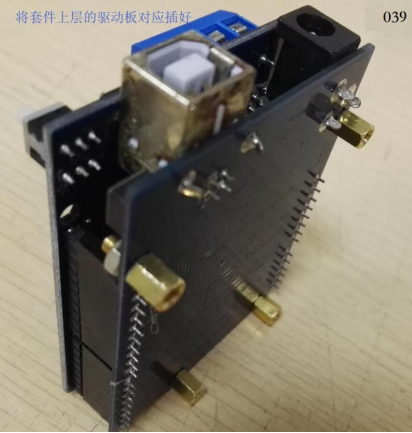

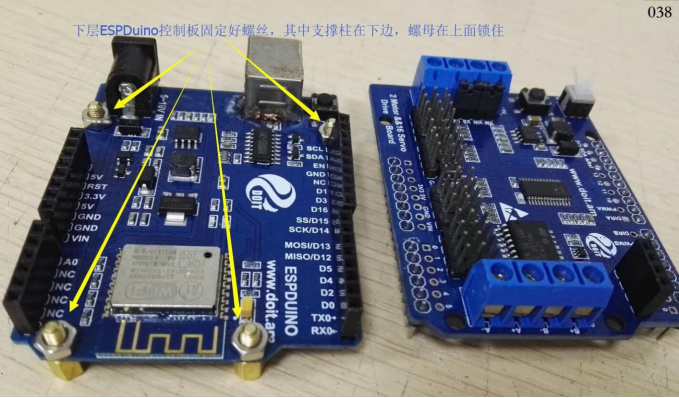

① 组装控制板

清单：

组装：

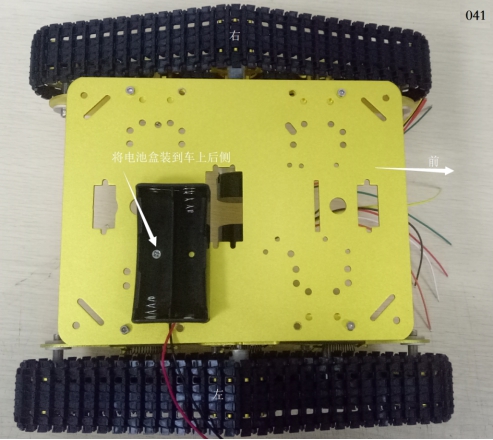

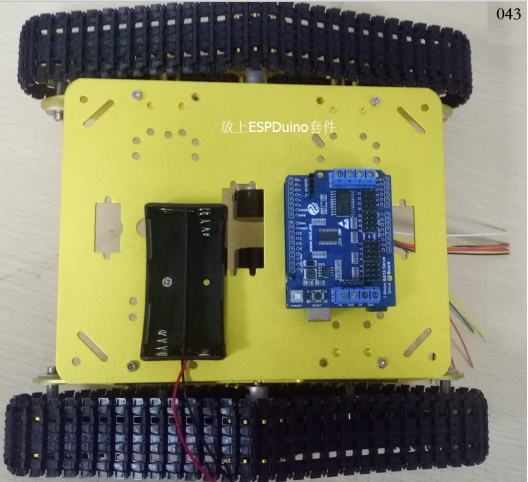

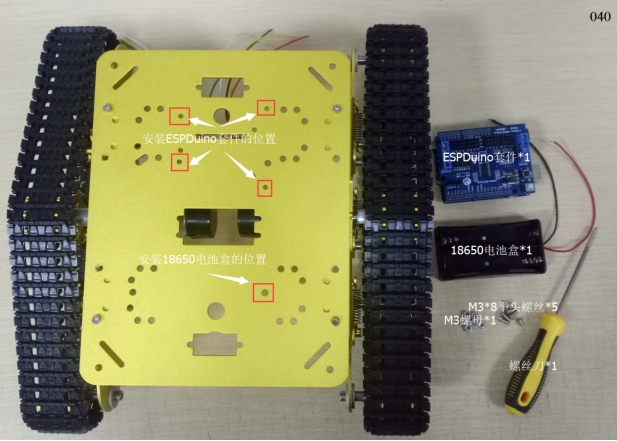

② 安装主控板和电池盒

清单：

组装：

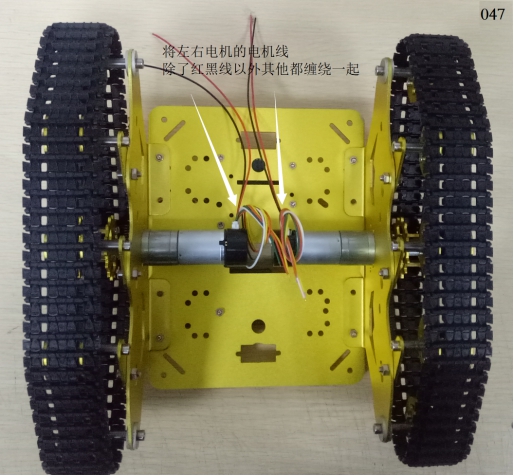

③ 电路接线

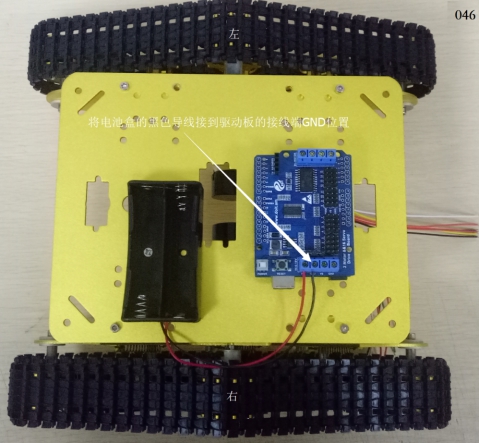

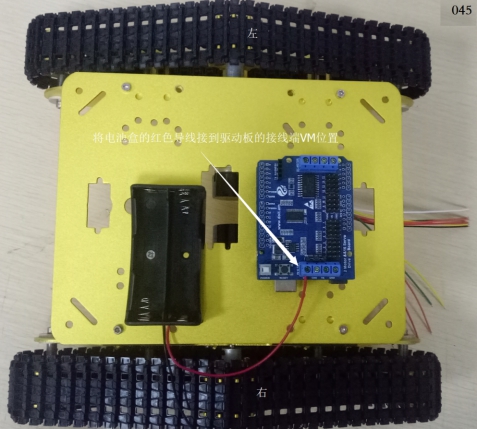

a接电源线

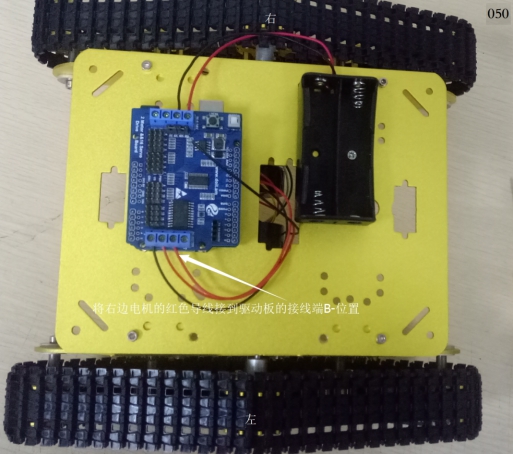

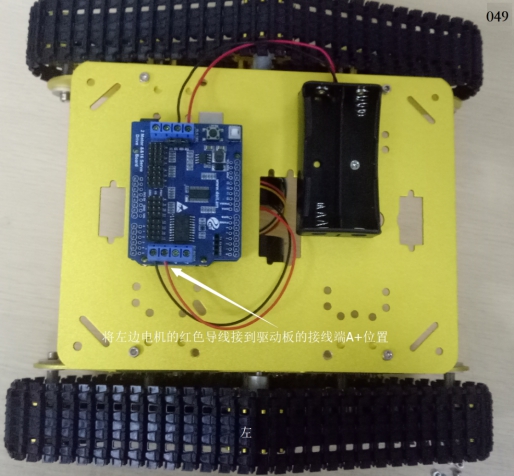

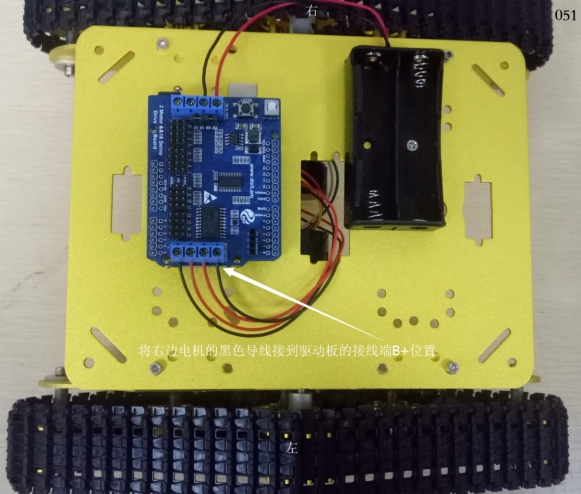

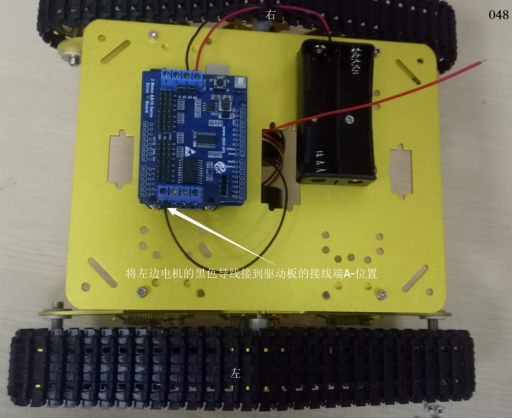

b接电机线

1.7.3.3.3.2. B：—-NodeMCU版

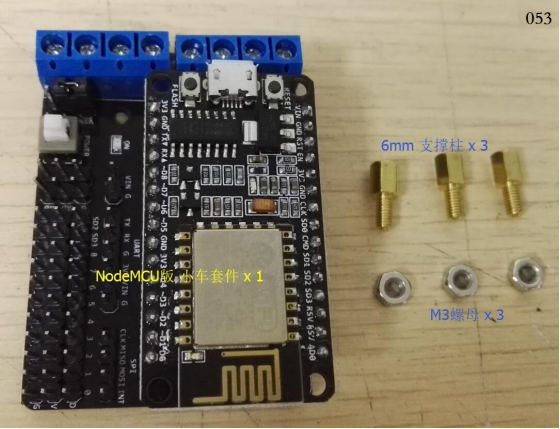

① 组装控制板

清单：

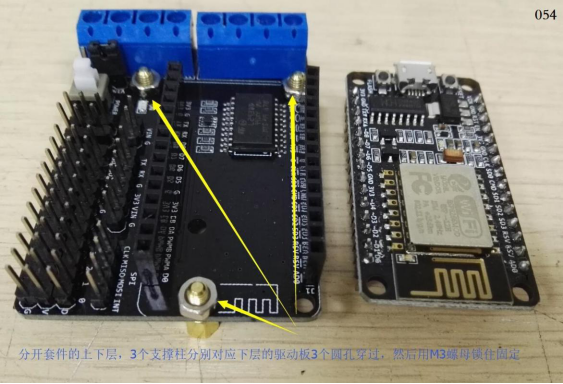

组装：

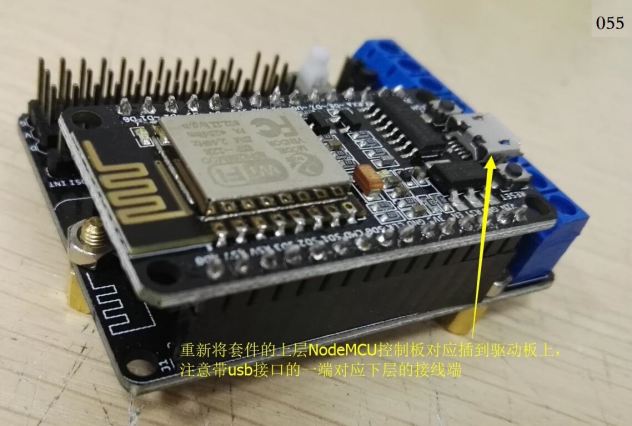

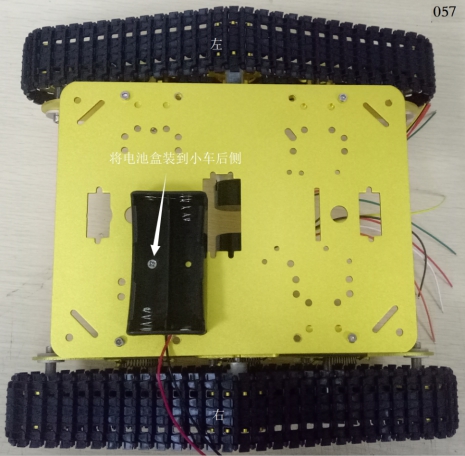

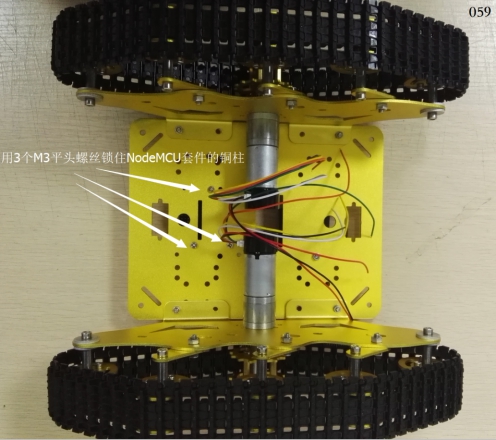

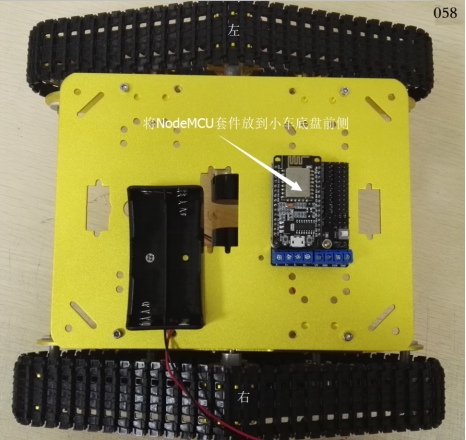

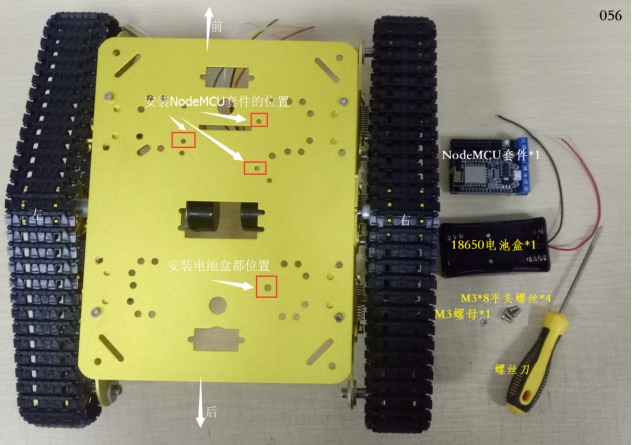

② 安装主控板和电池盒

清单：

组装：

③ 电路接线

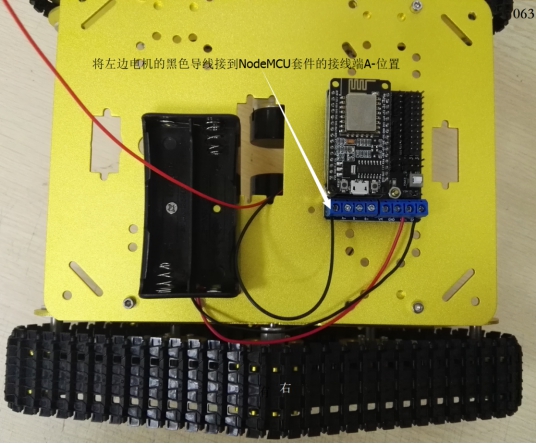

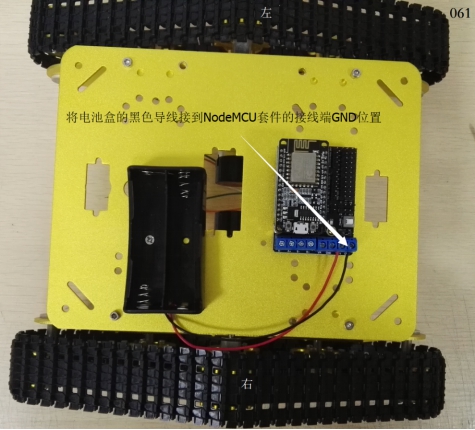

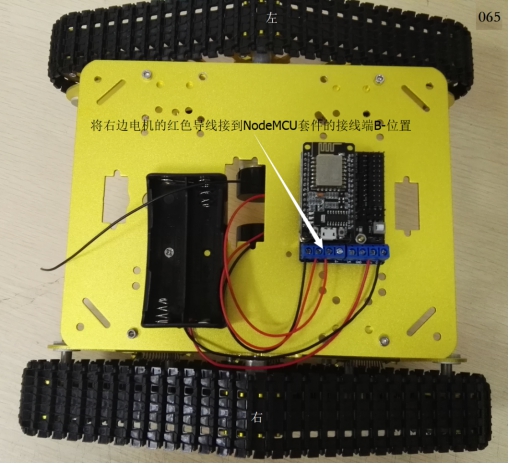

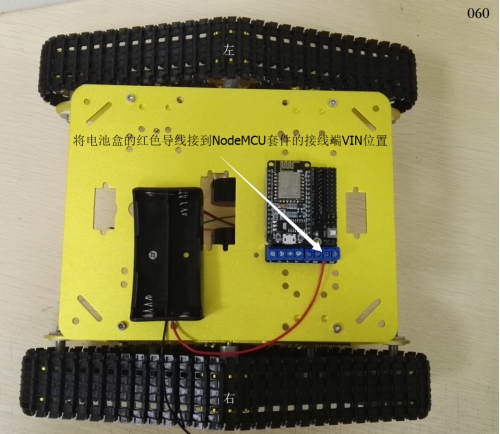

a接电源线：

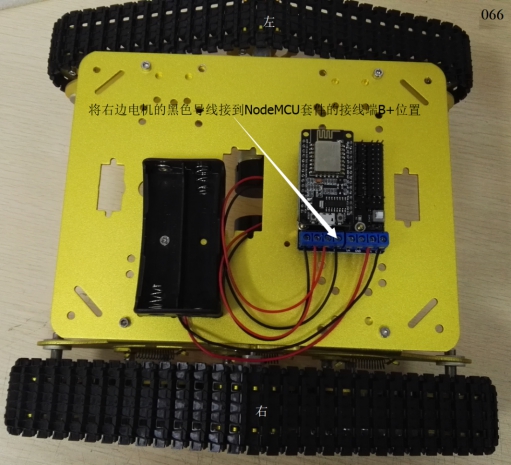

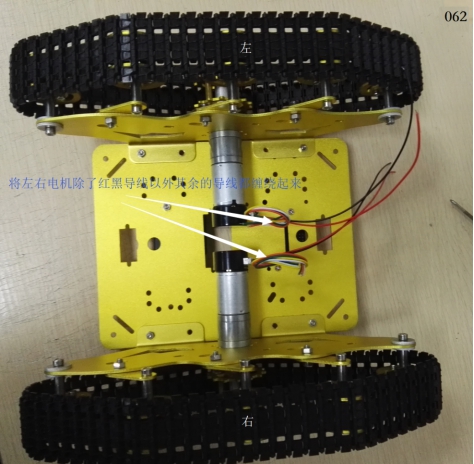

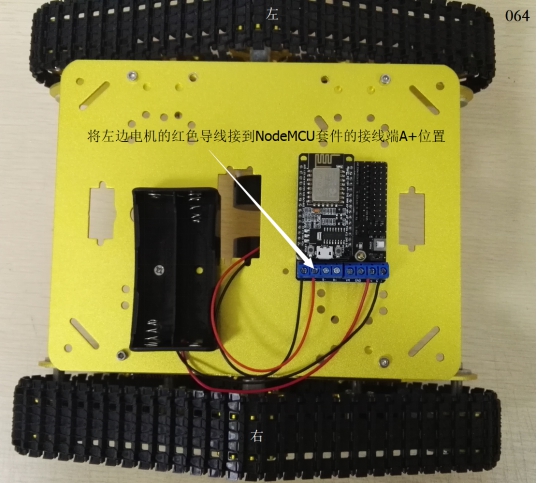

b接电机线：

1.7.3.4. 更多资源，请关注公众号！
