TS100金属坦克底盘安装说明 from SZDOIT

1.7.1. TS100金属坦克底盘安装说明

1.7.1.1. 1 物料清单

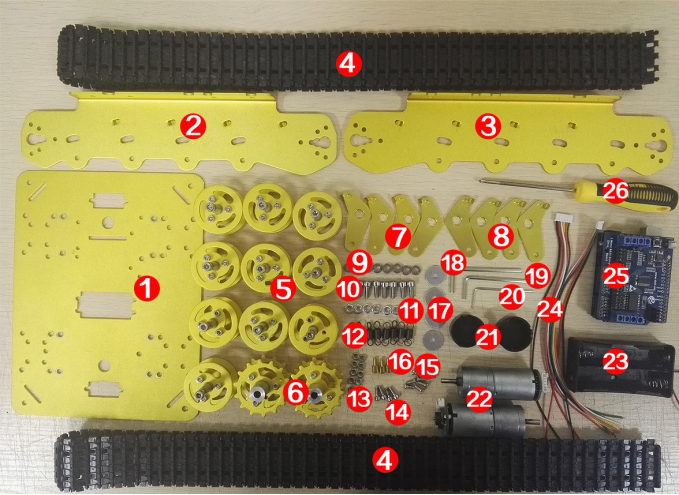

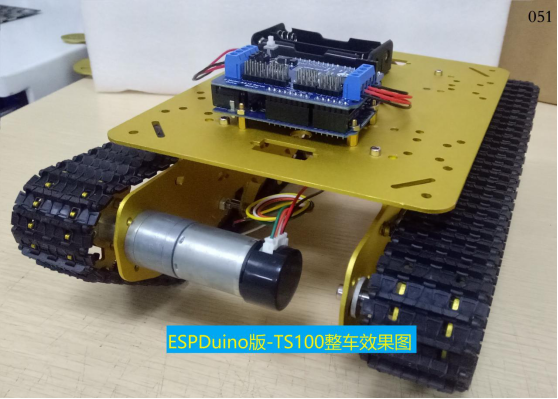

WiFi小车ESPDuino版-TS100坦克小车 WiFi小车NodeMCU版-TS100坦克小车

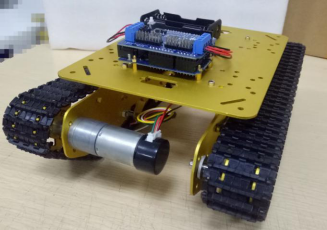

1.7.1.1.1. A：—- ESPDuino版：

说明：

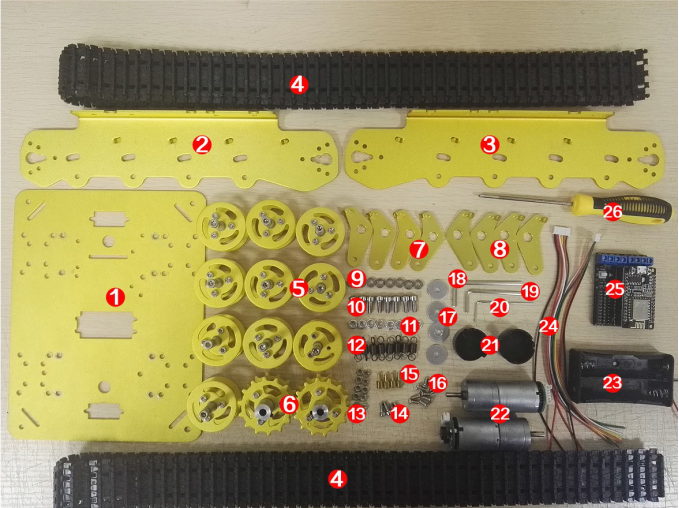

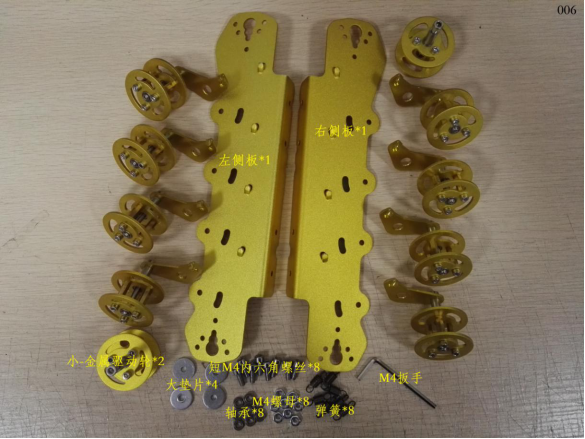

序号	名称	数量		序号	名称	数量
1	底盘	1		14	M38内六角螺丝	4
2	侧板（左）	1		15	M38平头螺丝	10
3	侧板（右）	1		16	支撑柱	4
4	减震塑料履带	2		17	（大）垫片	4
5	（小）金属承重轮	10		18	M4扳手	1
6	（小）金属驱动轮	2		19	M3扳手	1
7	悬挂件（左）	4		20	M2扳手	1
8	悬挂件（右）	4		21	电机盖	2
9	轴承	8		22	9V带码盘电机	2
10	短M4内六角螺丝	8		23	18650电池盒	1
11	M4螺母	8		24	电机线	2
12	弹簧	8		25	ESPDuino套件	1
13	M3螺母	10		26	螺丝刀	1

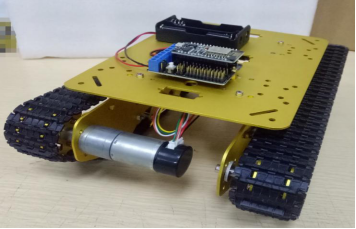

1.7.1.1.2. B：—- NodeMCU版：

说明：

序号	名称	数量		序号	名称	数量
1	底盘	1		14	M3*8内六角螺丝	4
2	侧板（左）	1		15	支撑柱	4
3	侧板（右）	1		16	M3*8平头螺丝	10
4	减震塑料履带	2		17	（大）垫片	4
5	（小）金属承重轮	10		18	M4扳手	1
6	（小）金属驱动轮	2		19	M3扳手	1
7	悬挂件（左）	4		20	M2扳手	1
8	悬挂件（右）	4		21	电机盖	2
9	轴承	8		22	9V带码盘电机	2
10	短M4内六角螺丝	8		23	18650电池盒	1
11	M4螺母	8		24	电机线	2
12	弹簧	8		25	NodeMCU套件	1
13	M3螺母	10		26	螺丝刀	1

1.7.1.2. 2 主控板介绍

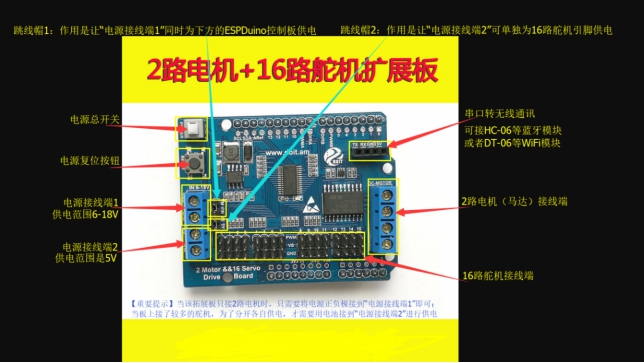

1.7.1.2.1. A：—- ESPDuino版

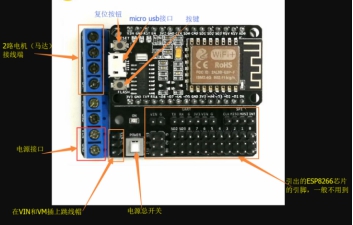

1.7.1.2.2. B：—- NodeMCU版

1.7.1.3. 3 组装

1.7.1.3.1. 1)组装车子

1.7.1.3.1.1. 步骤1：轮子安装到侧板

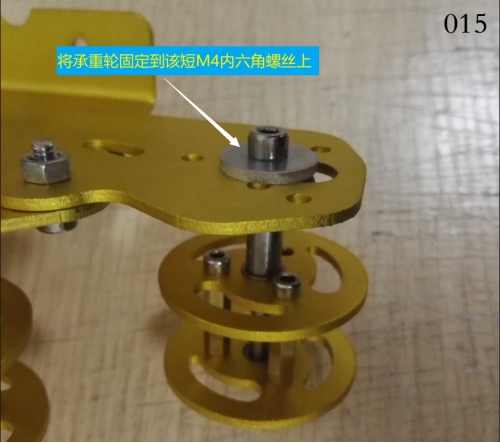

① 装承重轮

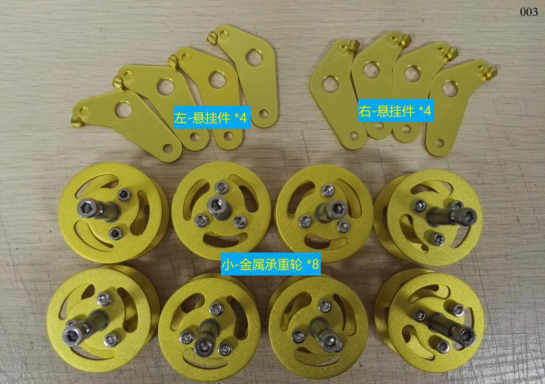

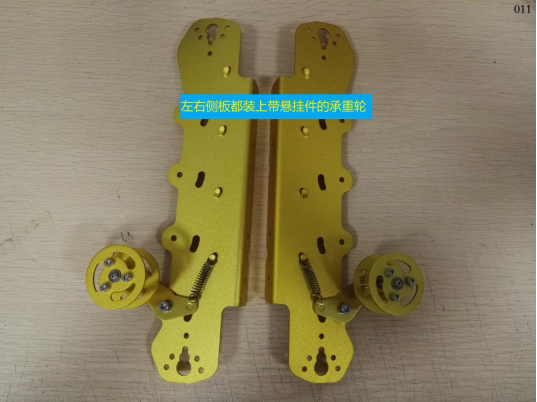

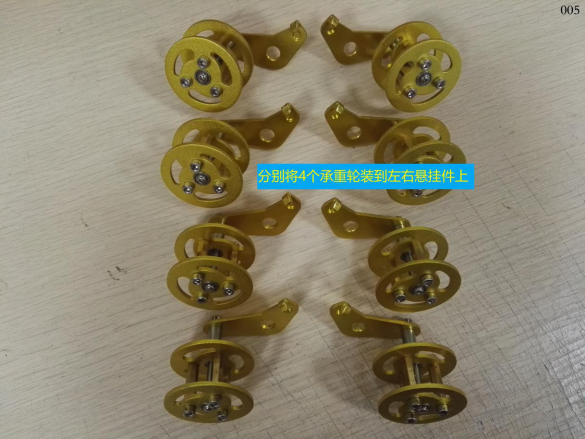

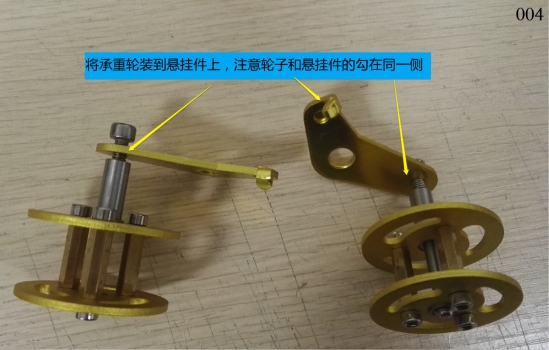

a. 悬挂件安装到承重轮

清单：

组装：

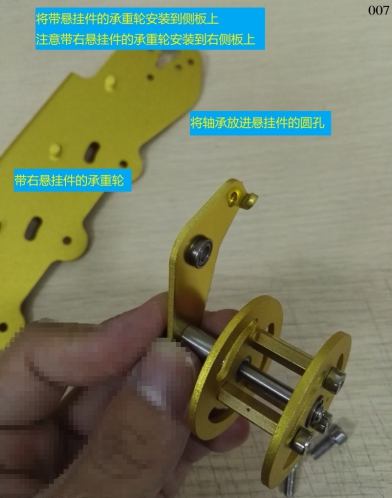

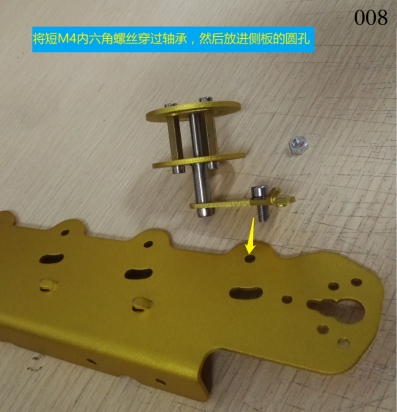

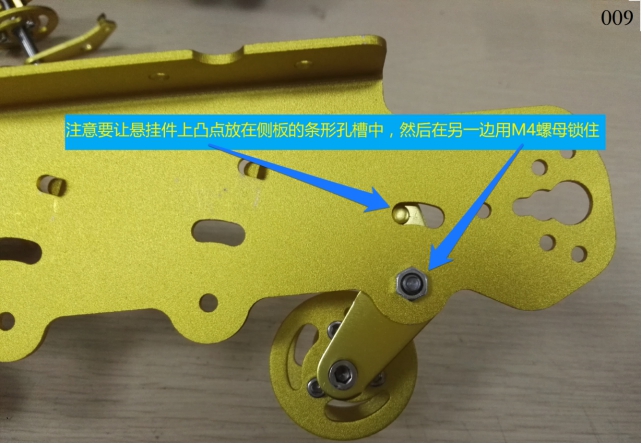

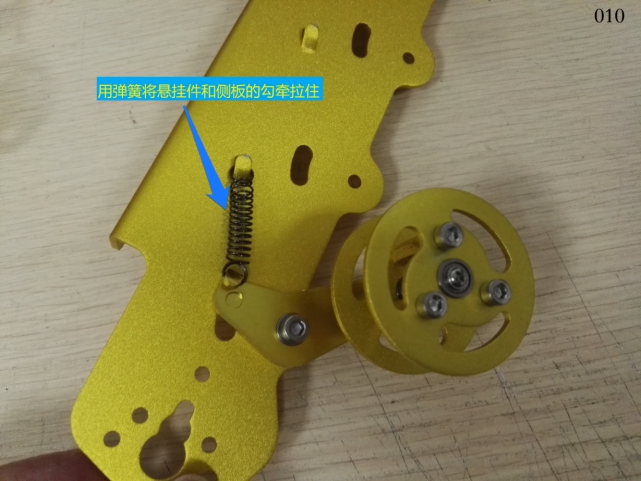

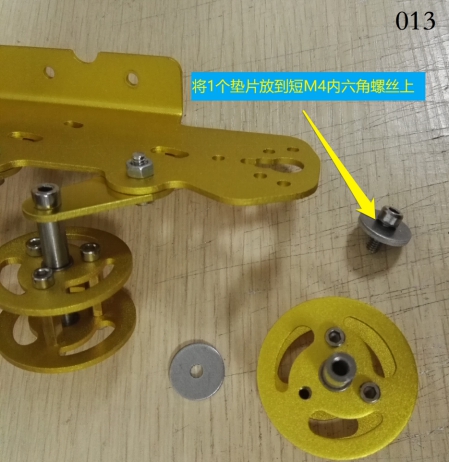

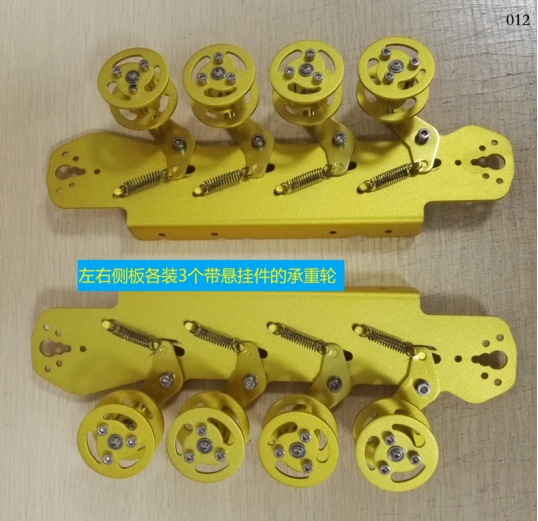

b. 承重轮安装到侧板

清单：

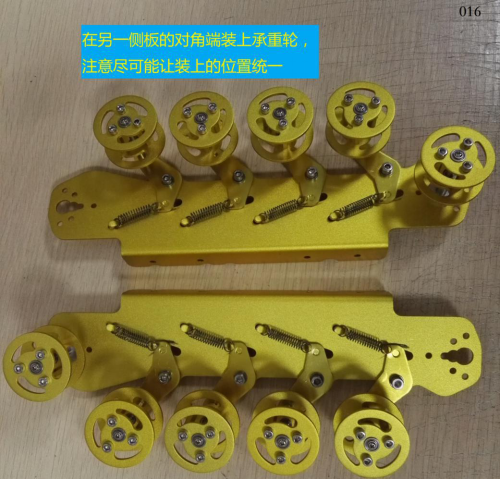

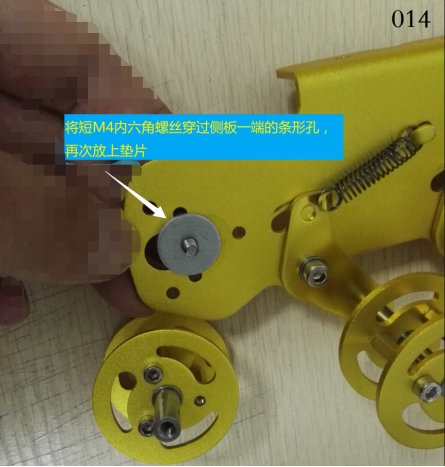

组装：

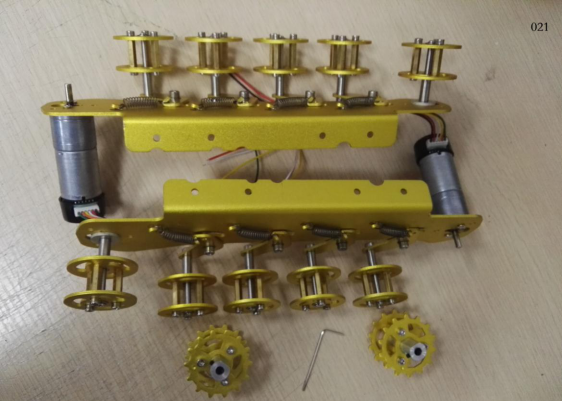

② 装驱动轮

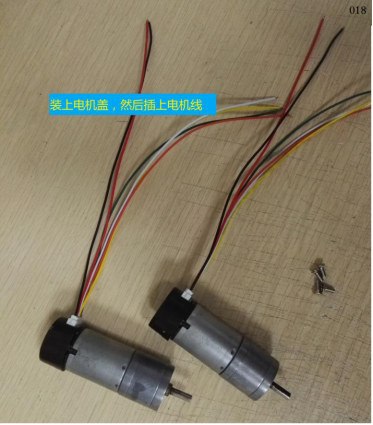

a． 组装电机线

清单：

组装：

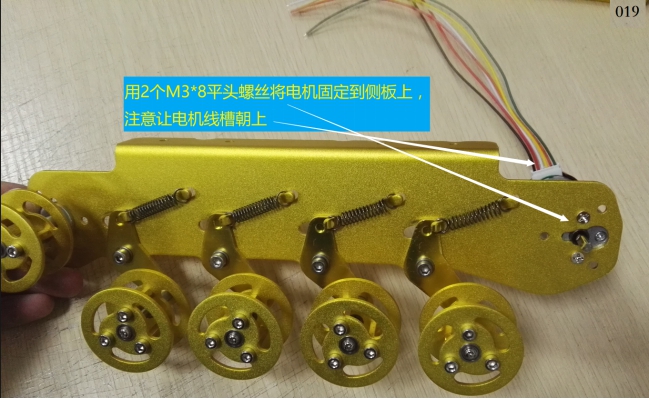

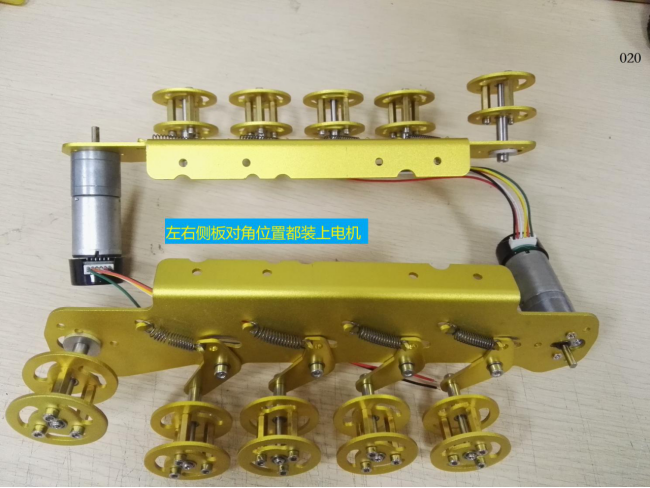

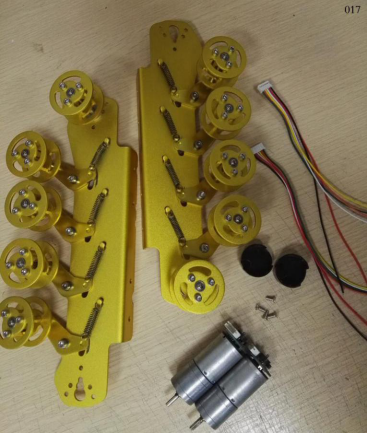

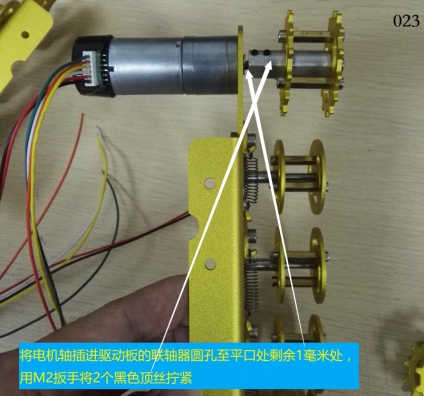

b． 电机装到侧板

组装：

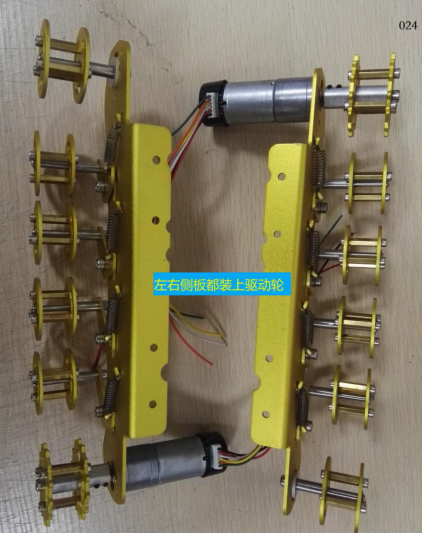

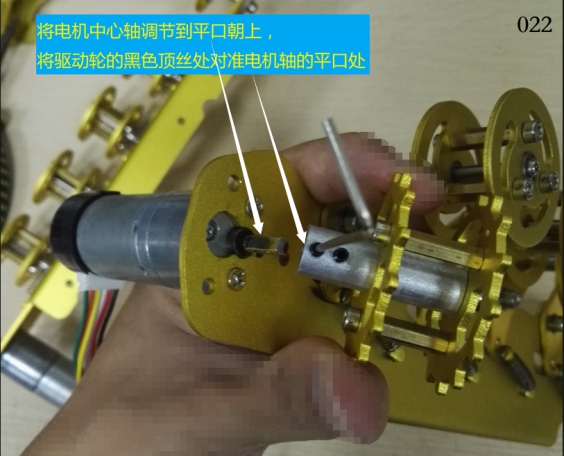

c． 装驱动轮

清单：

组装：

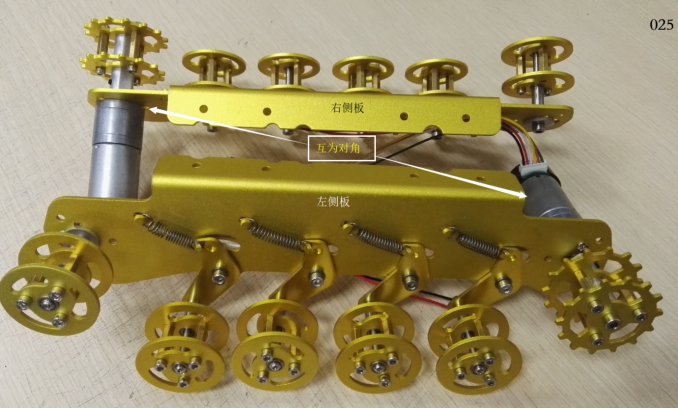

1.7.1.3.1.2. 步骤2：侧板安装到底盘

底盘装上两边侧板

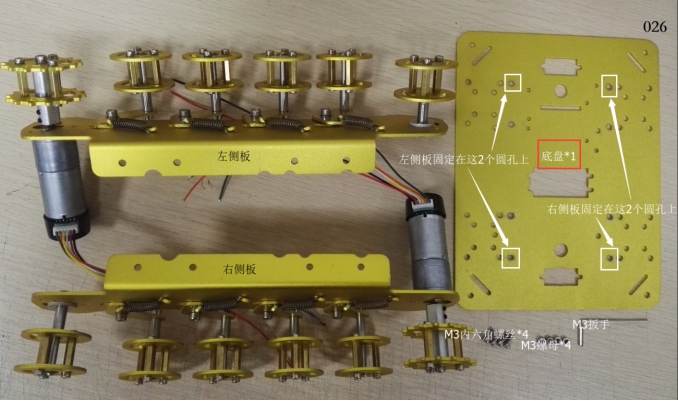

a.清单

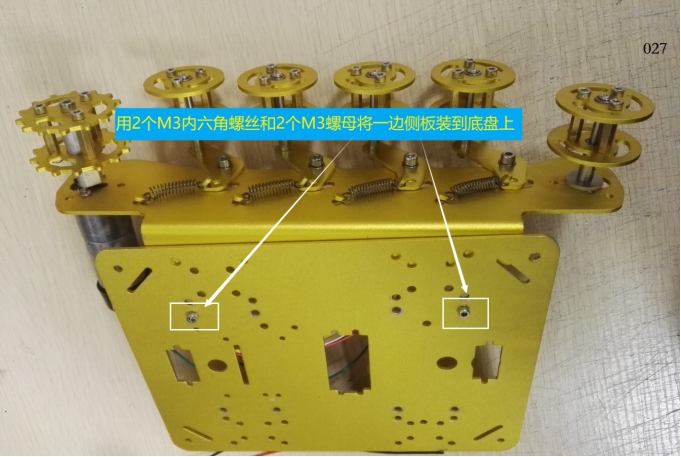

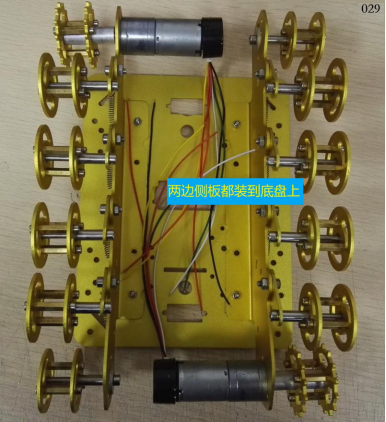

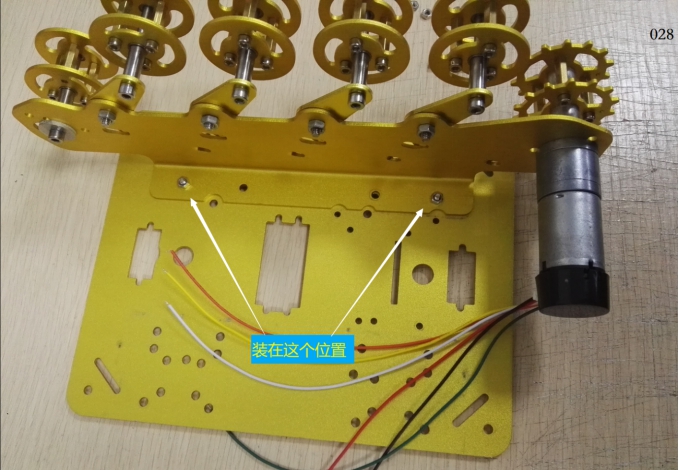

b.组装

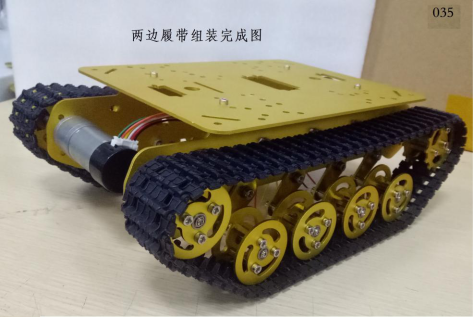

1.7.1.3.1.3. 步骤3：安装履带

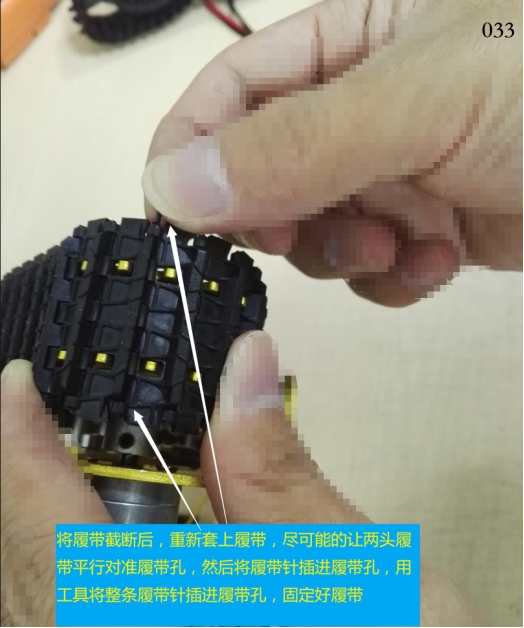

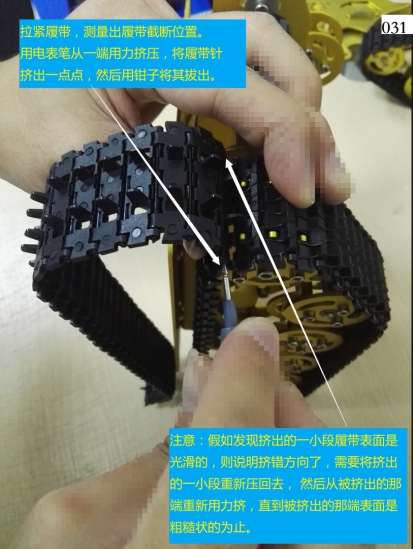

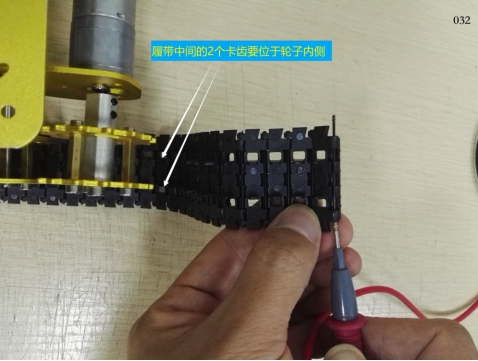

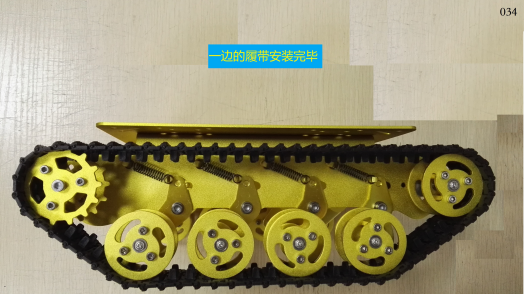

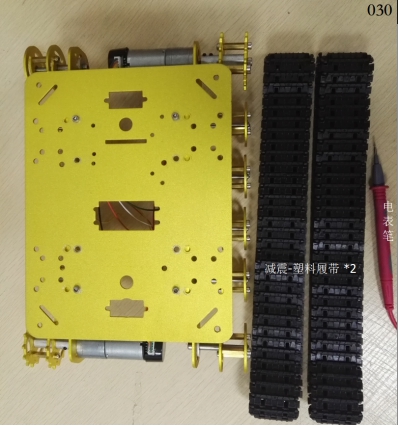

① 装上塑料履带

清单：

组装：

1.7.1.3.2. 2)安装控制板和电路接线

1.7.1.3.2.1. A：—-ESPDuino版

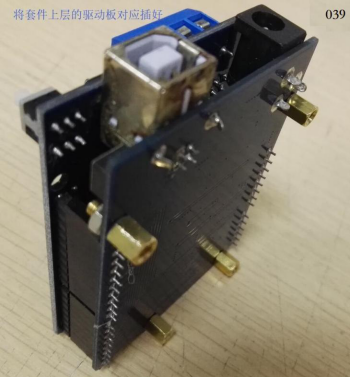

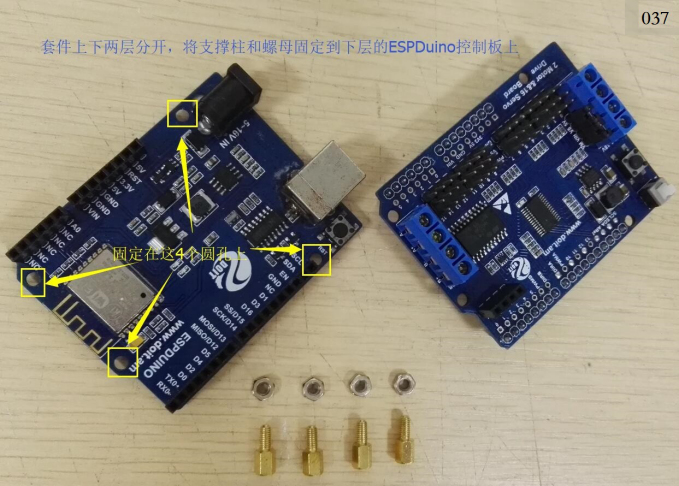

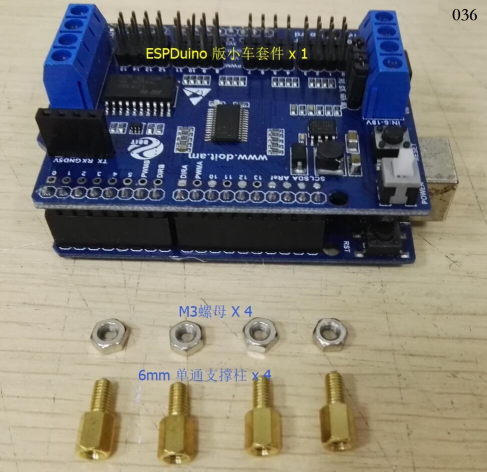

① 组装控制板

清单：

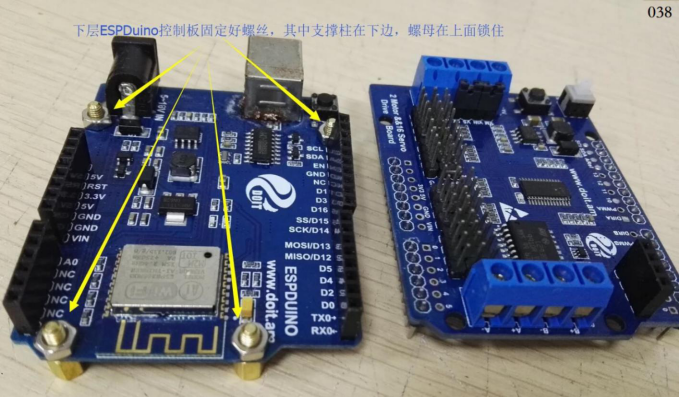

组装：

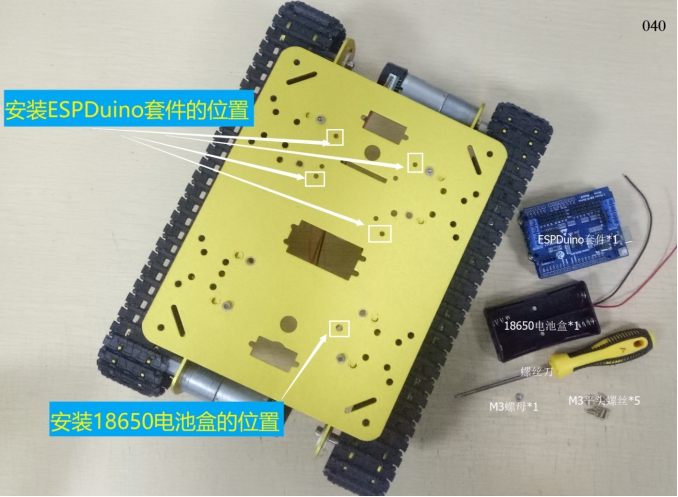

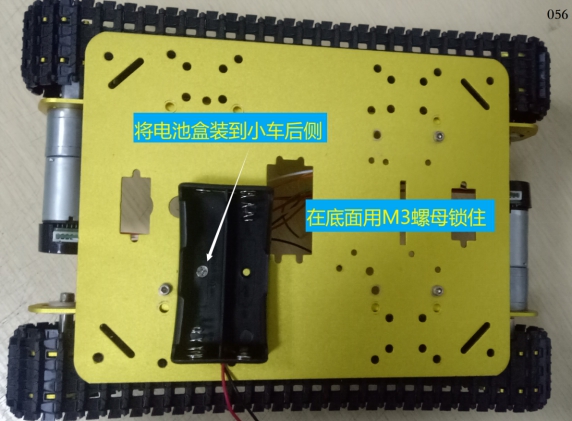

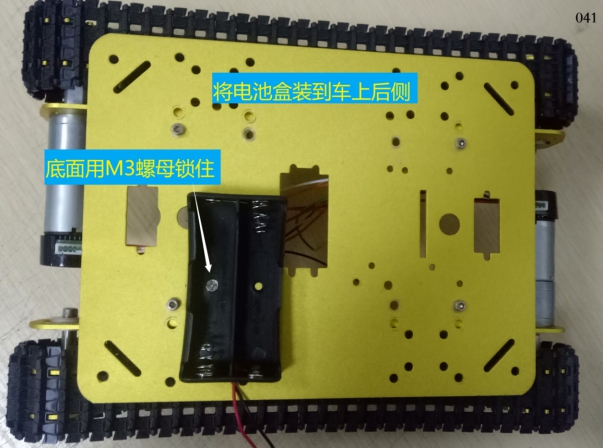

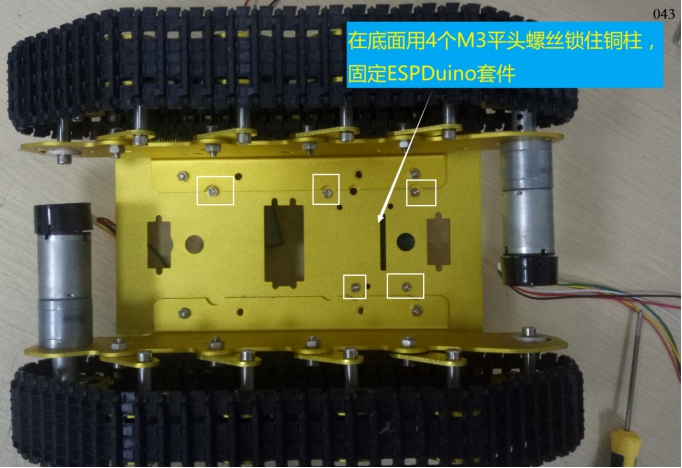

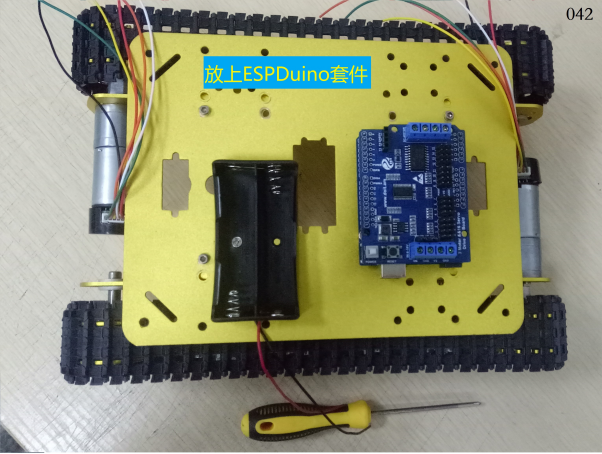

② 安装主控板和电池盒

清单：

组装：

③ 电路接线

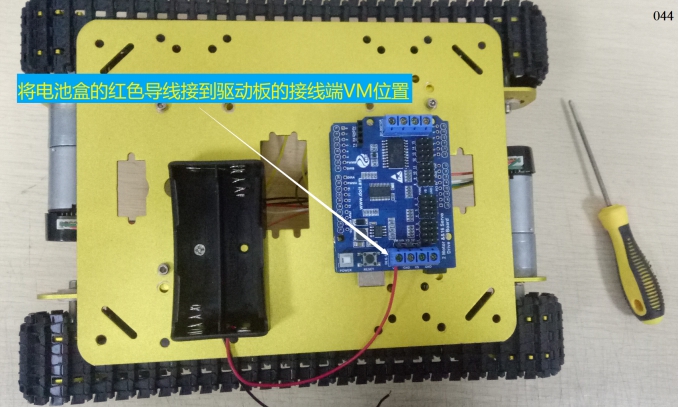

a接电源线

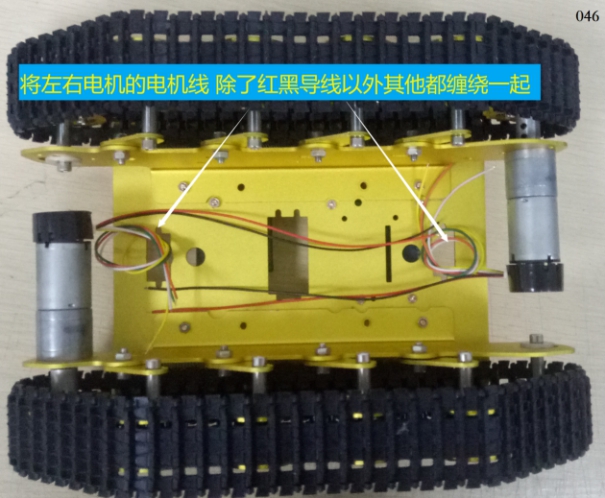

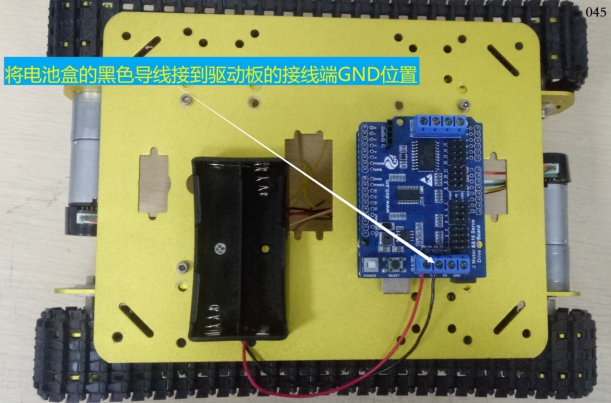

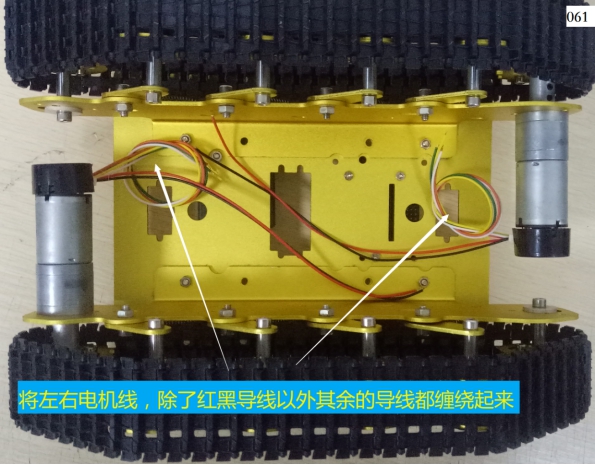

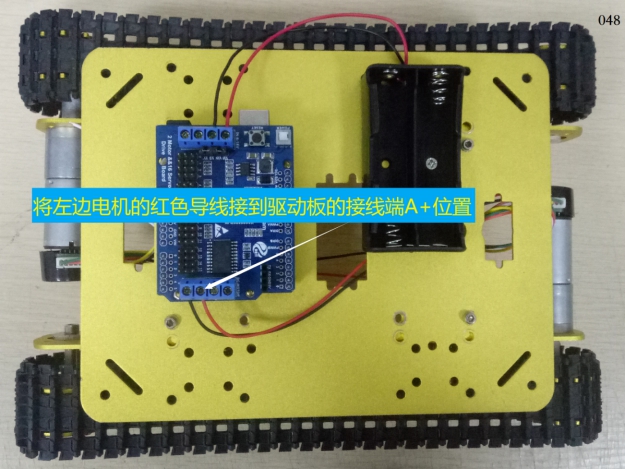

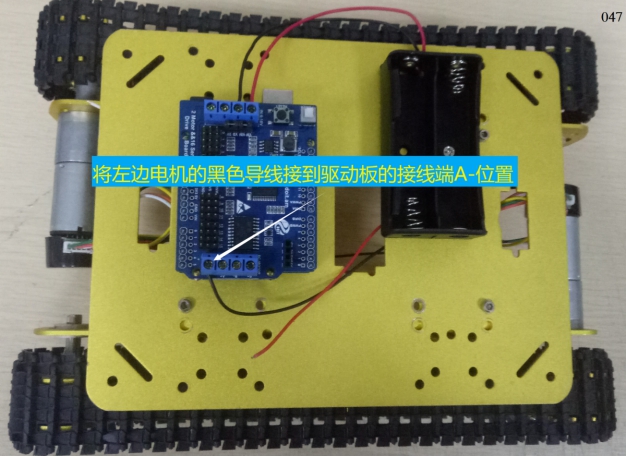

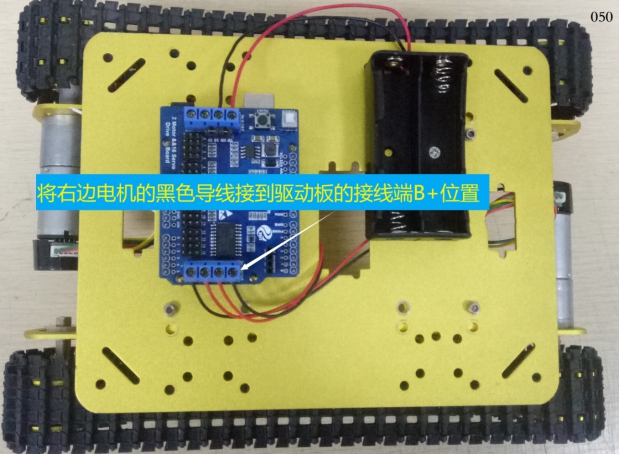

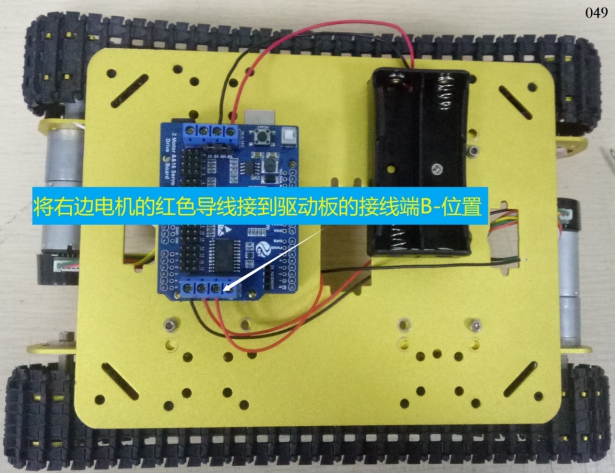

b接电机线

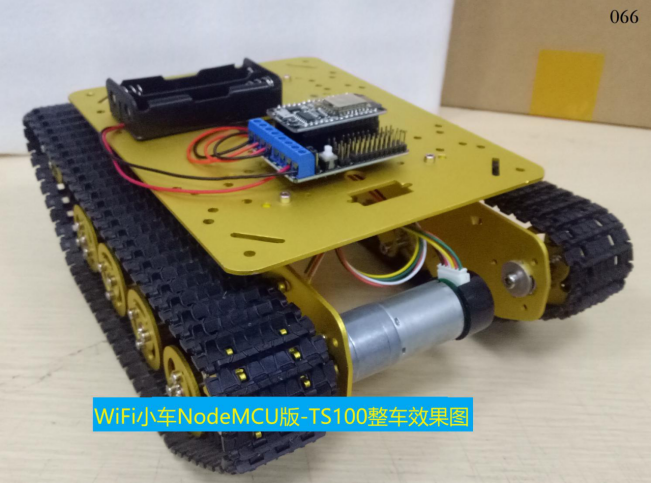

1.7.1.3.3. B：—-NodeMCU版

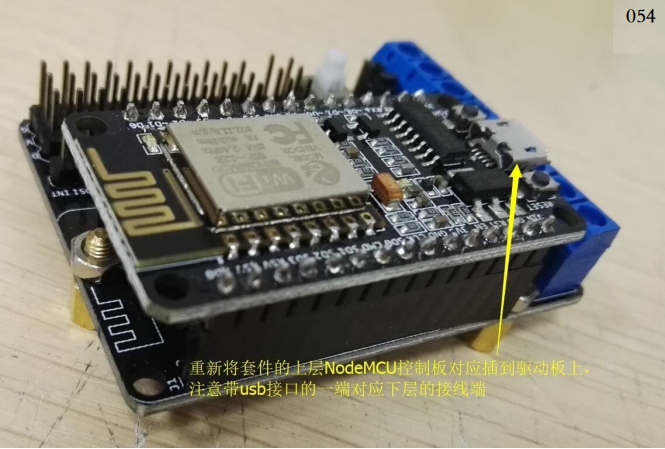

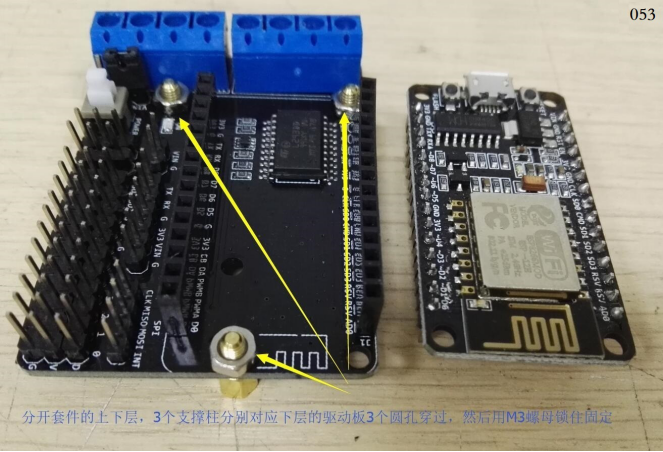

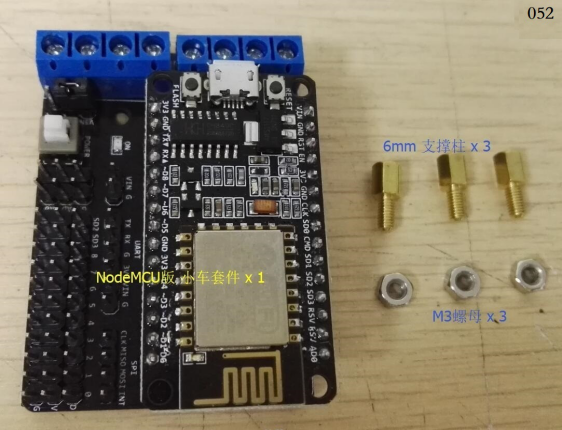

① 组装控制板

清单：

组装：

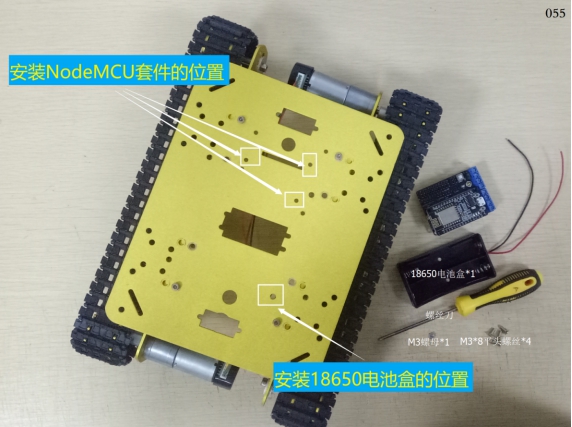

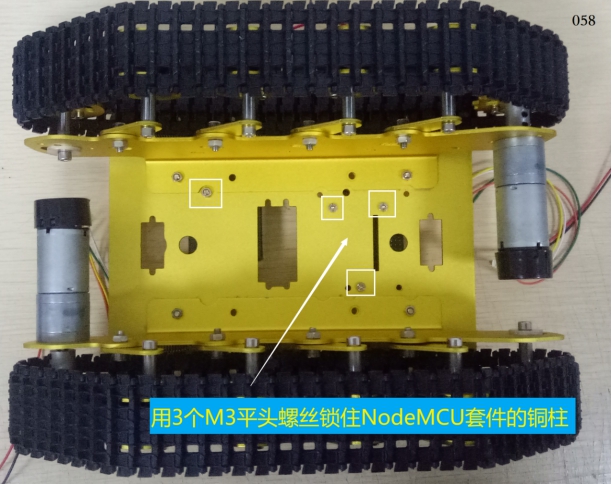

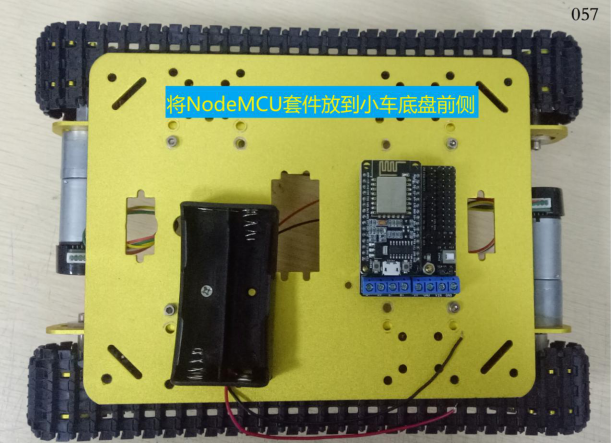

② 安装主控板和电池盒

清单：

组装：

③ 电路接线

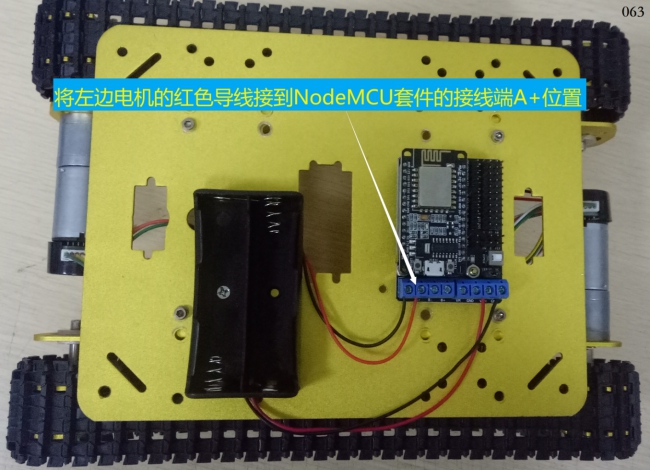

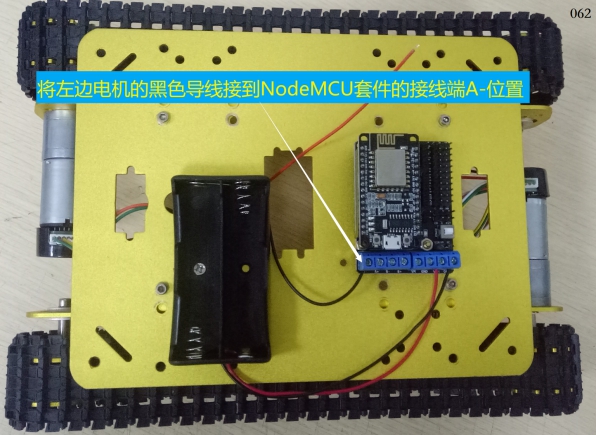

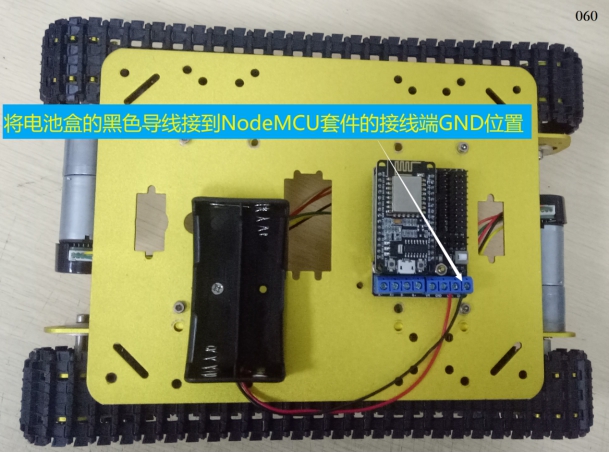

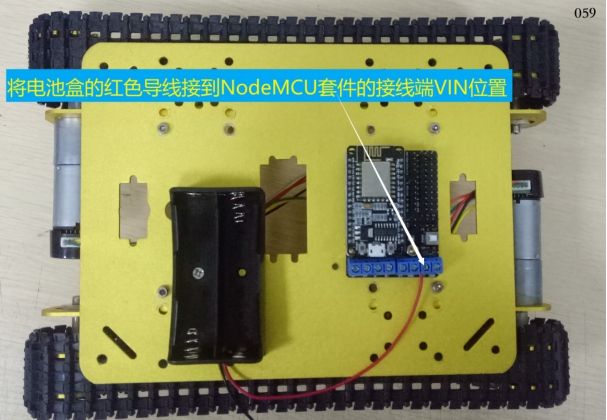

a接电源线：

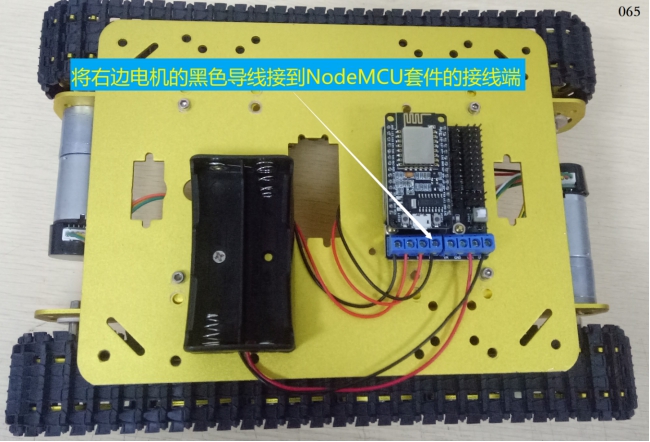

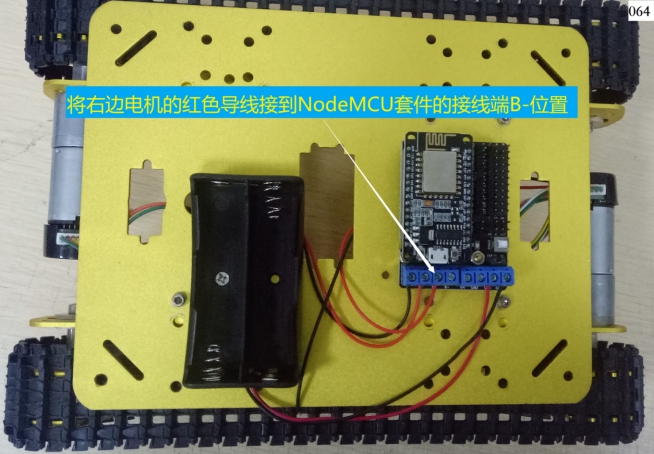

b接电机线：

1.7.1.4. 更多资源，请关注公众号！
